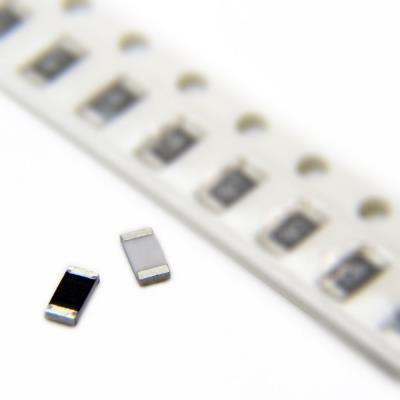

مقاومت 4.12کیلواهم 1درصد 4.12Kohm smd 1% 1206

مقاومت‌های سطح‌نصب (SMD) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فرآیندهای تولید خودکار، در صنعت الکترونیک مدرن جایگاه ویژه‌ای دارند. مقاومت 4.12 کیلواهم (4.12KΩ) با تلرانس 1% و بسته‌بندی 1206 یکی از این قطعات پرکاربرد است که در ادامه به بررسی ویژگی‌های فنی آن بر اساس مشخصات عمومی دیتاشیت‌های استاندارد برای این نوع مقاومت‌ها می‌پردازیم.

 مشخصات فنی مقاومت 4.12KΩ SMD 1206 (1% Tolerance)
1. مقاومت نامی (Nominal Resistance):
   مقدار مقاومت این قطعه 4.12 کیلواهم است که معادل 4120 اهم می‌باشد. این مقدار با کد چهار رقمی "4121" روی بدنه مقاومت مشخص می‌شود، که در آن سه رقم اول (412) نشان‌دهنده مقدار پایه و رقم آخر (1) بیانگر ضریب 10¹ است.

2. تلرانس (Tolerance):
   تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این بدان معناست که مقدار واقعی مقاومت می‌تواند بین 4078.8 اهم تا 4161.2 اهم متغیر باشد (±41.2 اهم)، که برای کاربردهای حساس به دقت مانند مدارهای آنالوگ و دیجیتال ایده‌آل است.

3. بسته‌بندی (Package):
   اندازه 1206 به ابعاد فیزیکی 3.2 میلی‌متر طول × 1.6 میلی‌متر عرض اشاره دارد (معادل 0.126 اینچ × 0.063 اینچ). این سایز تعادلی بین استحکام مکانیکی و کاهش فضای اشغال‌شده روی برد مدار چاپی (PCB) ارائه می‌دهد.

4. توان نامی (Power Rating):
   مقاومت‌های 1206 معمولاً دارای توان نامی 0.25 وات (1/4W) هستند. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا انحراف قابل توجه در عملکرد، تحمل کند. برای اطمینان از عملکرد بهینه، دمای محیط و جریان عبوری باید در محدوده مجاز باشد.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت‌ها معمولاً در بازه ±100 ppm/°C قرار دارد. این مشخصه بیانگر تغییر مقاومت به ازای هر درجه سانتی‌گراد تغییر دما است. برای مثال، با افزایش دما از 25°C به 125°C، تغییر مقاومت حداکثر حدود 0.41 اهم خواهد بود که نشان‌دهنده پایداری بالای حرارتی است.

6. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری این مقاومت معمولاً تا 200 ولت است، اما این مقدار نباید از حد توان نامی (P = V²/R) تجاوز کند. برای 4.12KΩ و 0.25W، ولتاژ بحرانی حدود 32 ولت است که باید در طراحی مدنظر قرار گیرد.

7. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت در بازه دمایی -55°C تا +155°C عملکرد قابل اعتمادی دارد، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

8. ساختار و مواد:
   این مقاومت از نوع فیلم ضخیم (Thick Film) است که با استفاده از لایه‌ای از اکسید فلزی روی یک زیرلایه سرامیکی ساخته می‌شود. این ساختار مقاومت را در برابر رطوبت، شوک حرارتی و لرزش مکانیکی مقاوم می‌کند.

 کاربردها
مقاومت 4.12KΩ SMD 1206 با تلرانس 1% به دلیل دقت بالا و اندازه مناسب، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
- الکترونیک مصرفی: مانند تلفن‌های همراه، ساعت‌های هوشمند و دستگاه‌های قابل حمل.
- اتوماسیون صنعتی: در سنسورها و سیستم‌های کنترلی.
- خودروسازی: در واحدهای کنترل الکترونیکی (ECU) و سیستم‌های ناوبری.
- تجهیزات پزشکی: در دستگاه‌های اندازه‌گیری دقیق مانند مانیتورهای ضربان قلب.

 مزایا
- دقت بالا: تلرانس 1% برای کاربردهای حساس به تغییرات مقاومت.
- اندازه compact: مناسب برای طراحی‌های با چگالی بالا.
- پایداری حرارتی: عملکرد قابل اعتماد در شرایط دمایی مختلف.
- سازگاری با تولید انبوه: ایده‌آل برای مونتاژ خودکار با دستگاه‌های Pick-and-Place.

 محدودیت‌ها
- محدودیت توان: توان 0.25 وات ممکن است برای کاربردهای با جریان بالا کافی نباشد.
- حساسیت به ولتاژ بیش از حد: باید از اعمال ولتاژ فراتر از حد مجاز خودداری شود.

 سوالات متداول (FAQ)
1. مقاومت 4.12KΩ SMD 1206 با تلرانس 1% در چه مواردی نمی‌تواند استفاده شود؟
   این مقاومت برای کاربردهای با توان بالا (بیش از 0.25 وات) یا جریان‌های زیاد مناسب نیست. همچنین در محیط‌هایی با دمای بیش از 155°C یا کمتر از -55°C عملکرد آن تضمین نمی‌شود.

2. چگونه می‌توان کد "4121" روی مقاومت را معنی کرد؟
   کد چهار رقمی "4121" به این معناست که سه رقم اول (412) مقدار پایه مقاومت را نشان می‌دهد و رقم آخر (1) ضریب 10¹ را مشخص می‌کند. بنابراین، 412 × 10¹ = 4120 اهم یا 4.12 کیلواهم.

3. آیا این مقاومت برای لحیم‌کاری دستی مناسب است؟
   اگرچه امکان لحیم‌کاری دستی وجود دارد، اما به دلیل اندازه کوچک (1206)، استفاده از ابزار دقیق مانند پنس و هویه با نوک باریک توصیه می‌شود. برای تولید انبوه، لحیم‌کاری ماشینی ترجیح داده می‌شود.

این مقاومت با ویژگی‌های فنی برجسته، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی پیشرفته است که نیاز به دقت و پایداری دارند.
