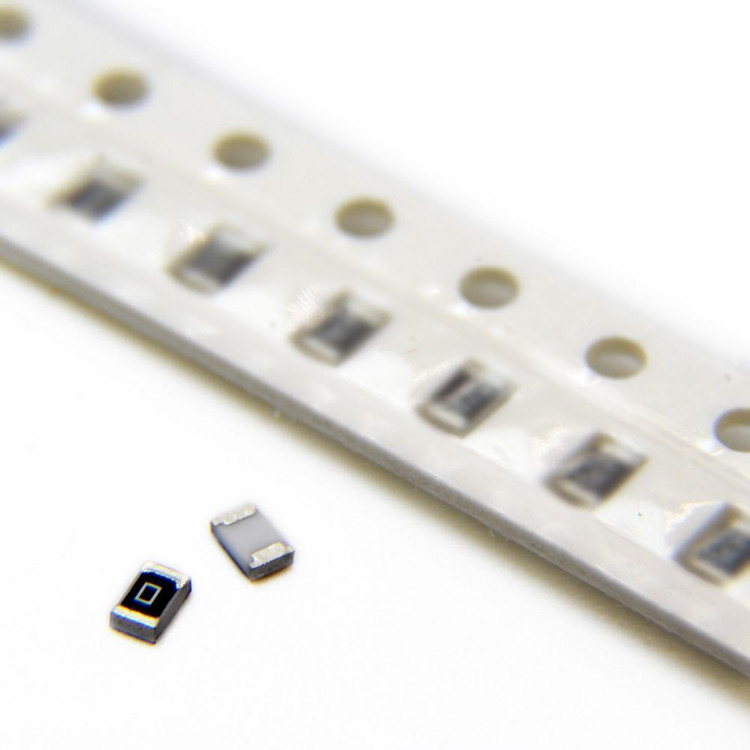

مقاومت 0 اهم 1درصد 0ohm smd 1% 0805

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، نصب آسان و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارهای الکترونیکی مدرن هستند. مقاومت 0 اهم با تلرانس 1% در پکیج 0805 یکی از انواع خاص این قطعات است که به عنوان یک "جامپر" (Jumper) یا اتصال کوتاه در مدارهای سطحی استفاده می‌شود. در ادامه، ویژگی‌های فنی این محصول را بر اساس اطلاعات استاندارد دیتاشیت‌ها و کاربردهای آن به صورت حرفه‌ای بررسی می‌کنیم.

 مشخصات فنی مقاومت 0 اهم SMD در پکیج 0805
1. مقاومت اسمی (Nominal Resistance):
   این مقاومت دارای مقدار اسمی 0 اهم است. در عمل، مقاومت واقعی آن بسیار ناچیز (در حد چند میلی‌اهم) بوده و به عنوان یک مسیر رسانا عمل می‌کند. این مقدار اندک به دلیل مواد سازنده و فرآیند تولید است.

2. تلرانس (Tolerance):
   تلرانس این مقاومت 1% اعلام شده است، اگرچه در مقاومت‌های 0 اهم، این پارامتر بیشتر جنبه اسمی دارد، زیرا هدف اصلی آن اتصال دو نقطه از مدار بدون افت ولتاژ قابل توجه است.

3. پکیج (Package):
   پکیج 0805 به ابعاد 2.0 میلی‌متر (طول) × 1.25 میلی‌متر (عرض) × 0.5 میلی‌متر (ارتفاع) اشاره دارد (ابعاد ممکن است بسته به سازنده کمی متفاوت باشد). این اندازه استاندارد، سازگاری بالایی با تجهیزات مونتاژ خودکار (Pick-and-Place) فراهم می‌کند.

4. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 1/8 وات (0.125 وات) است. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن تحمل کند، اگرچه در کاربردهای جامپر، جریان عبوری اهمیت بیشتری دارد.

5. حداکثر جریان (Maximum Current):
   با توجه به توان نامی و مقاومت نزدیک به صفر، حداکثر جریان قابل تحمل معمولاً در محدوده 1 تا 2 آمپر قرار دارد (بسته به دیتاشیت سازنده، مانند Yageo یا Vishay). برای محاسبه دقیق، از فرمول \( I = \sqrt{P/R} \) استفاده می‌شود که به دلیل \( R \approx 0 \)، جریان به محدودیت‌های حرارتی و فیزیکی بستگی دارد.

6. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت معمولاً در بازه دمایی -55 تا +155 درجه سانتی‌گراد عمل می‌کند، که آن را برای کاربردهای صنعتی و تجاری مناسب می‌سازد.

7. تکنولوژی ساخت (Construction Technology):
   این محصول از نوع "Thick Film" (فیلم ضخیم) است که با استفاده از لایه‌های رسانا روی یک بستر سرامیکی ساخته می‌شود. این روش تولید، هزینه را کاهش داده و قابلیت اطمینان را افزایش می‌دهد.

8. ولتاژ کاری (Working Voltage):
   ولتاژ کاری معمولاً تا 150 ولت است، اگرچه در کاربردهای 0 اهم، این پارامتر کمتر مورد توجه قرار می‌گیرد، مگر در مواردی که عایق‌بندی مطرح باشد.

9. استانداردها و گواهینامه‌ها:
   اکثر مقاومت‌های SMD 0 اهم 0805 با استاندارد RoHS (محدودیت مواد خطرناک) سازگار هستند و گواهینامه‌های صنعتی مربوطه را دارا می‌باشند.

 کاربردها
- اتصال کوتاه در طراحی PCB: به جای استفاده از سیم یا جامپرهای سنتی، این مقاومت برای اتصال مسیرهای مختلف روی برد مدار چاپی استفاده می‌شود.
- انعطاف‌پذیری در طراحی: امکان تغییر مسیرها یا اصلاح طراحی بدون نیاز به تغییر در لایه‌های PCB.
- جایگزینی فیوز یا مقاومت متغیر: در برخی موارد، به عنوان یک المان قابل تعویض برای تست یا تنظیم مدار استفاده می‌شود.
- سازگاری با مونتاژ خودکار: ابعاد استاندارد 0805 و ساختار SMD، این قطعه را برای خطوط تولید انبوه ایده‌آل می‌کند.

 مزایا
- اندازه کوچک: مناسب برای طراحی‌های فشرده و با تراکم بالا.
- هزینه پایین: نسبت به سایر روش‌های اتصال کوتاه (مانند جامپرهای مکانیکی) اقتصادی‌تر است.
- قابلیت اطمینان بالا: مقاومت در برابر لرزش و شرایط محیطی سخت.

 محدودیت‌ها
- جریان محدود: برای کاربردهایی با جریان بالا (بیش از 2 آمپر)، ممکن است مناسب نباشد.
- حساسیت به حرارت بیش از حد: در صورت عبور جریان بیش از حد مجاز، ممکن است آسیب ببیند یا مسیر قطع شود.

 تحلیل دیتاشیت نمونه (مثلاً Yageo RC0805JR-070RL)
بر اساس دیتاشیت شرکت Yageo، مقاومت 0 اهم در پکیج 0805 با تلرانس 1%، مقاومت واقعی کمتر از 50 میلی‌اهم دارد. ضریب دمایی (TCR) آن معمولاً در حدود ±100 ppm/°C است که برای یک جامپر قابل قبول است. این قطعه برای کاربردهای عمومی و فرکانس پایین طراحی شده و در فرکانس‌های بالا ممکن است اثرات پارازیتی اندکی داشته باشد.

 سوالات متداول (FAQ)

1. مقاومت 0 اهم چه تفاوتی با یک سیم معمولی دارد؟
   مقاومت 0 اهم در واقع یک المان استاندارد SMD است که به صورت خودکار در خط تولید نصب می‌شود و نیازی به اتصال دستی ندارد. برخلاف سیم، این قطعه با فرآیندهای تولید مدرن سازگار است و در صورت نیاز می‌تواند به راحتی با مقاومت‌های دیگر جایگزین شود.

2. آیا مقاومت 0 اهم واقعاً هیچ مقاومتی ندارد؟
   خیر، مقاومت واقعی آن صفر نیست و معمولاً در حد چند میلی‌اهم (مثلاً کمتر از 50 mΩ) است. این مقدار به مواد سازنده و طول مسیر داخلی بستگی دارد، اما برای اکثر کاربردها ناچیز تلقی می‌شود.

3. چگونه می‌توانم مطمئن شوم که این مقاومت برای پروژه من مناسب است؟
   ابتدا حداکثر جریان مورد نیاز پروژه خود را محاسبه کنید و با مشخصات دیتاشیت (مانند توان نامی و جریان حداکثر) مقایسه کنید. همچنین، مطمئن شوید که ابعاد 0805 با طراحی PCB و تجهیزات مونتاژ شما سازگار است.

این بررسی جامع، اطلاعات لازم برای انتخاب و استفاده از مقاومت 0 اهم SMD با تلرانس 1% در پکیج 0805 را در اختیارتان قرار می‌دهد. برای اطلاعات دقیق‌تر، دیتاشیت سازنده خاص (مانند Vishay، Yageo یا Panasonic) را مطالعه کنید.
