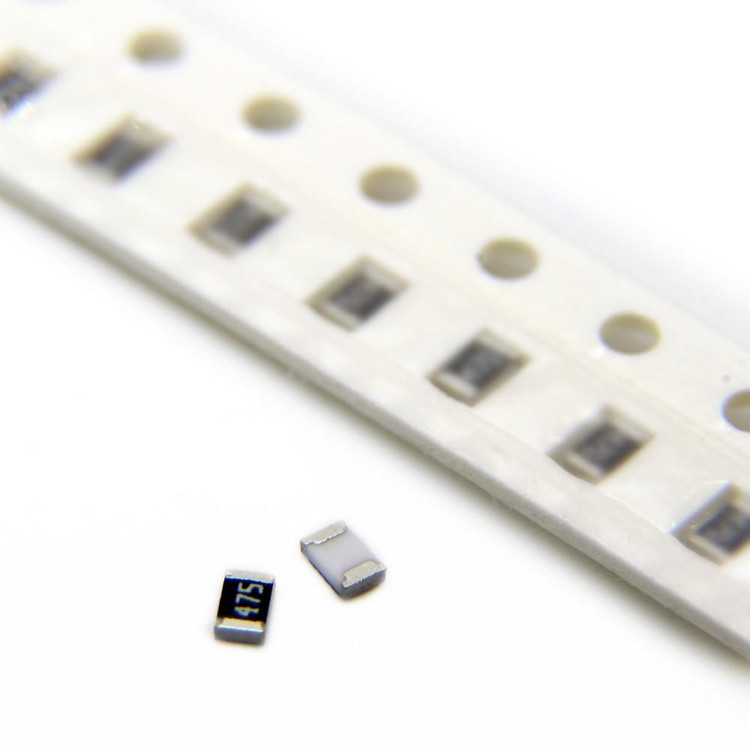

مقاومت 4.7 مگااهم 1درصد 4.7Mohm smd 1% 0805

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند. مقاومت 4.7MΩ با تلرانس 1% در بسته‌بندی 0805، یک مقاومت فیلم ضخیم (Thick Film) است که به طور خاص برای کاربردهایی طراحی شده که نیاز به دقت بالا و پایداری در شرایط مختلف دارند. در ادامه، ویژگی‌های فنی این محصول بر اساس اطلاعات استاندارد دیتاشیت‌ها و مشخصات عمومی این نوع مقاومت‌ها بررسی می‌شود.

 مشخصات فنی کلیدی
1. مقاومت نامی (Resistance Value):
   مقدار مقاومت این قطعه 4.7 مگااهم (4.7MΩ) است که معادل 4,700,000 اهم می‌باشد. این مقدار بالا، آن را برای کاربردهایی مانند تقسیم ولتاژ، فیلتراسیون سیگنال و مدارات با جریان کم مناسب می‌کند.

2. تلرانس (Tolerance):
   تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این بدان معناست که مقدار واقعی مقاومت می‌تواند بین 4.653MΩ تا 4.747MΩ متغیر باشد، که برای مدارات حساس به تغییرات مقاومت، مانند اسیلاتورها یا سنسورها، ایده‌آل است.

3. بسته‌بندی (Package):
   اندازه 0805 به ابعاد فیزیکی مقاومت اشاره دارد که در سیستم متریک برابر با 2.0 میلی‌متر طول و 1.25 میلی‌متر عرض است (0.08 اینچ × 0.05 اینچ). این اندازه تعادلی بین فضای اشغالی کم و سهولت در مونتاژ دستی یا ماشینی ارائه می‌دهد.

4. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 0.125 وات (1/8W) است. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا انحراف از مشخصات خود تحمل کند. برای کاربردهای با توان بالاتر، باید از اندازه‌های بزرگ‌تر مانند 1206 استفاده شود.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   TCR این نوع مقاومت‌ها معمولاً در بازه ±100 ppm/°C تا ±200 ppm/°C قرار دارد (بسته به سازنده و دیتاشیت خاص). این مشخصه بیانگر میزان تغییر مقاومت با تغییرات دما است و برای کاربردهای پایدار در دماهای مختلف، اهمیت دارد.

6. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت معمولاً در بازه دمایی -55°C تا +125°C یا +155°C (بسته به سازنده) عمل می‌کند، که آن را برای استفاده در محیط‌های صنعتی و مصرفی مناسب می‌سازد.

7. ولتاژ کاری حداکثر (Maximum Working Voltage):
   برای بسته‌بندی 0805، ولتاژ کاری حداکثر معمولاً 150 ولت است. این مقدار باید در طراحی مدارات مورد توجه قرار گیرد تا از شکست الکتریکی جلوگیری شود.

8. نوع ساخت (Construction):
   این مقاومت از نوع Thick Film است که با چاپ لایه‌ای از مواد مقاومتی (ترکیبی از پودر فلز و شیشه) بر روی یک زیرلایه سرامیکی ساخته می‌شود. این روش تولید، هزینه را کاهش داده و مقاومت را در برابر رطوبت و دمای بالا مقاوم می‌کند.

 کاربردها
- تقسیم ولتاژ: با توجه به مقدار بالای مقاومت، برای تنظیم ولتاژ در مدارات با جریان کم استفاده می‌شود.
- فیلترها: در مدارات RC (مقاومت-خازن) برای فیلتر کردن فرکانس‌های خاص.
- حفاظت مدارات: به عنوان مقاومت کششی (Pull-up/Pull-down) در ورودی‌های دیجیتال.
- سنسورها: در مدارات اندازه‌گیری که نیاز به دقت بالا دارند.

 مزایا
- دقت بالا: تلرانس 1% امکان استفاده در مدارات دقیق را فراهم می‌کند.
- اندازه کوچک: مناسب برای طراحی‌های فشرده و بردهای با چگالی بالا.
- پایداری: مقاومت در برابر رطوبت و دما، عمر طولانی‌تری را تضمین می‌کند.

 محدودیت‌ها
- توان محدود: با توان 1/8 وات، برای کاربردهای با توان بالا مناسب نیست.
- حساسیت به ولتاژ بیش از حد: عبور ولتاژ بیش از 150 ولت ممکن است به خرابی منجر شود.

 استانداردهای صنعتی
این مقاومت معمولاً با استانداردهای RoHS (محدودیت مواد خطرناک) سازگار است و توسط تولیدکنندگانی مانند Yageo، Vishay، Panasonic یا Royal Ohm عرضه می‌شود. کدگذاری روی بدنه آن به صورت "475" خواهد بود که به معنای 47 × 10⁵ اهم (4.7MΩ) است.

 سوالات متداول (FAQ)
1. آیا این مقاومت برای کاربردهای توان بالا مناسب است؟
   خیر، با توان نامی 0.125 وات، این مقاومت برای مدارات کم‌مصرف طراحی شده است. برای توان بالاتر، باید از بسته‌بندی‌های بزرگ‌تر مانند 1206 یا 2512 استفاده کنید.

2. چگونه می‌توانم مطمئن شوم که این مقاومت در دمای بالا کار می‌کند؟
   محدوده دمای کاری معمولاً تا +125°C یا +155°C است. برای اطمینان، دیتاشیت خاص سازنده را بررسی کنید و شرایط محیطی پروژه خود را با آن تطبیق دهید.

3. تفاوت بین تلرانس 1% و 5% در این مقاومت چیست؟
   تلرانس 1% دقت بیشتری ارائه می‌دهد (انحراف ±47kΩ) در مقایسه با تلرانس 5% (انحراف ±235kΩ). برای کاربردهای حساس مانند اندازه‌گیری دقیق، تلرانس 1% ترجیح داده می‌شود.
