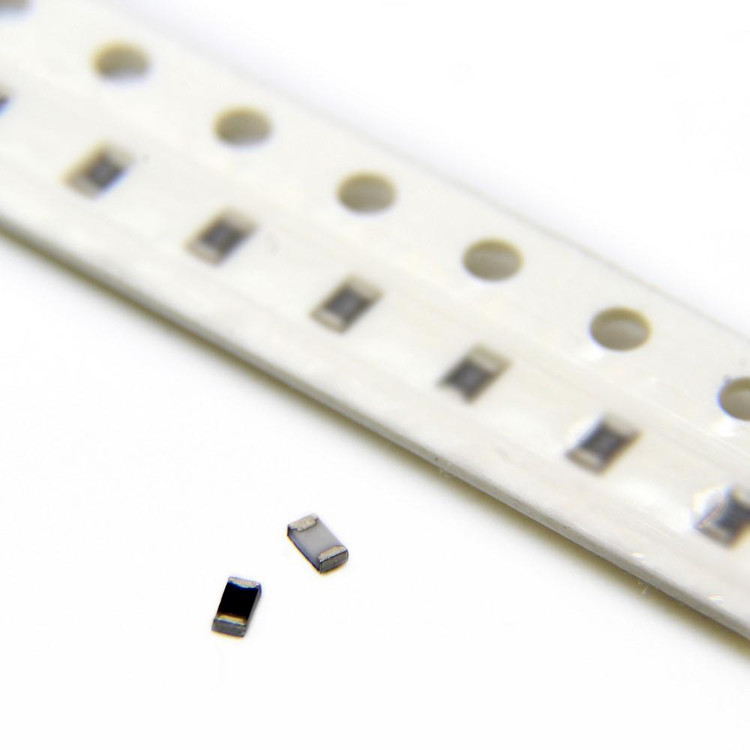

مقاومت 8.66 کیلواهم 1درصد 8.66Kohm smd 1% 0805

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فرآیندهای تولید خودکار، یکی از پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند. مقاومت 8.66KΩ با تحمل 1% و بسته‌بندی 0805، یک مقاومت فیلم ضخیم (Thick Film) است که به طور خاص برای کاربردهای دقیق و حرفه‌ای طراحی شده است. در ادامه به بررسی ویژگی‌های فنی این محصول بر اساس مشخصات استاندارد دیتاشیت و کاربردهای آن می‌پردازیم.

 مشخصات فنی
1. مقاومت نامی (Nominal Resistance):
   مقدار مقاومت این قطعه 8.66 کیلواهم (8.66KΩ) است که معادل 8660 اهم می‌باشد. این مقدار با استفاده از کد استاندارد سه‌رقمی یا چهاررقمی روی بدنه مقاومت مشخص می‌شود (مثلاً کد "8661" در سیستم چهاررقمی، که نشان‌دهنده 866×10¹ اهم است).

2. تحمل (Tolerance):
   تحمل 1% نشان‌دهنده دقت بالای این مقاومت است. این یعنی مقدار واقعی مقاومت در محدوده ±86.6 اهم از مقدار نامی (یعنی بین 8573.4 تا 8746.6 اهم) قرار دارد. این سطح از دقت برای کاربردهایی که نیاز به ثبات و پایداری بالا دارند، ایده‌آل است.

3. بسته‌بندی (Package):
   اندازه 0805 به ابعاد استاندارد 2.0 میلی‌متر (طول) × 1.25 میلی‌متر (عرض) اشاره دارد (بر اساس سیستم متریک). این ابعاد معادل 0.080 اینچ × 0.050 اینچ در سیستم امپریال است. این اندازه تعادل مناسبی بین فضای اشغالی روی برد و توان تحمل حرارتی ارائه می‌دهد.

4. توان نامی (Power Rating):
   توان این مقاومت معمولاً 0.125 وات (1/8W) است که برای بسته‌بندی 0805 استاندارد است. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا انحراف قابل توجه از مشخصات خود، تحمل کند.

5. ضریب دمایی مقاومت (TCR - Temperature Coefficient of Resistance):
   ضریب دمایی این مقاومت معمولاً در محدوده 100 تا 200 ppm/°C قرار دارد (بسته به سازنده و سری محصول). این بدان معناست که با تغییر هر درجه سانتی‌گراد دما، مقاومت حداکثر 0.01% تا 0.02% تغییر می‌کند، که برای کاربردهای حساس به دما قابل قبول است.

6. دمای عملیاتی (Operating Temperature Range):
   محدوده دمای کاری استاندارد برای این نوع مقاومت‌ها معمولاً بین -55°C تا +155°C است، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

7. فناوری ساخت:
   این مقاومت از نوع فیلم ضخیم است که با لایه‌نشانی مواد مقاومتی (مانند اکسید فلز) روی یک بستر سرامیکی تولید می‌شود. این فناوری تعادل خوبی بین هزینه و عملکرد ارائه می‌دهد.

 ویژگی‌های برجسته
- اندازه جمع‌وجور: بسته‌بندی 0805 امکان استفاده در بردهای با چگالی بالا را فراهم می‌کند و برای طراحی‌های فشرده مانند تجهیزات قابل حمل و مدارات RF مناسب است.
- دقت بالا: تحمل 1% این مقاومت را برای کاربردهای دقیق مانند فیلترها، آمپلی‌فایرها و مدارات اندازه‌گیری مناسب می‌کند.
- پایداری حرارتی: ضریب دمایی پایین و توان تحمل حرارتی مناسب، عملکرد پایداری را در شرایط مختلف تضمین می‌کند.
- سازگاری با فرآیندهای SMT: این مقاومت برای لحیم‌کاری موجی (Wave Soldering) و لحیم‌کاری بازگشتی (Reflow Soldering) طراحی شده است و با تجهیزات Pick-and-Place سازگار است.

 کاربردها
- الکترونیک مصرفی: استفاده در تلفن‌های همراه، تبلت‌ها و دستگاه‌های IoT.
- اتوماسیون صنعتی: مناسب برای حسگرها و کنترل‌کننده‌ها.
- پزشکی: در تجهیزات دقیق مانند مانیتورهای پزشکی.
- اتومبیل: در سیستم‌های ECU و ماژول‌های کنترلی.

 نکات طراحی
- پد لحیم‌کاری (Land Pattern): برای بسته‌بندی 0805، ابعاد پیشنهادی پد لحیم‌کاری بر اساس استاندارد JEDEC شامل فاصله 0.9 میلی‌متر بین پدها و عرض پد 1.2 میلی‌متر است.
- مدیریت حرارتی: اطمینان حاصل کنید که دمای محیط و توان مصرفی از حد مجاز فراتر نرود تا از کاهش عمر قطعه جلوگیری شود.
- تطابق کد: هنگام خرید، کد روی بدنه (مانند "8661") را بررسی کنید تا از تطابق مقدار مقاومت مطمئن شوید.

 سوالات متداول (FAQ)
1. تفاوت مقاومت 8.66KΩ با تحمل 1% و 5% چیست؟
   مقاومت با تحمل 1% دقت بیشتری دارد و مقدار واقعی آن در محدوده ±86.6 اهم از مقدار نامی است، در حالی که تحمل 5% دامنه تغییرات بیشتری (±433 اهم) دارد. نسخه 1% برای کاربردهای دقیق‌تر مناسب‌تر است.

2. آیا این مقاومت برای مدارات فرکانس بالا مناسب است؟
   بله، اندازه کوچک و ظرفیت پارازیتی پایین بسته‌بندی 0805 آن را برای مدارات RF و فرکانس بالا مناسب می‌کند، اما برای فرکانس‌های بسیار بالا، ممکن است نیاز به بررسی دقیق‌تر پارامترهای پارازیتی باشد.

3. چگونه می‌توانم مطمئن شوم که این مقاومت با دیتاشیت سازنده مطابقت دارد؟
   دیتاشیت سازنده (مانند Yageo، Vishay یا Royal Ohm) را بررسی کنید و کد روی بدنه مقاومت و مشخصات ذکرشده (مانند توان، تحمل و TCR) را با آن تطبیق دهید. همچنین از فروشندگان معتبر خرید کنید.

این مقاومت با ترکیبی از دقت، پایداری و اندازه مناسب، انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و صنعتی است.
