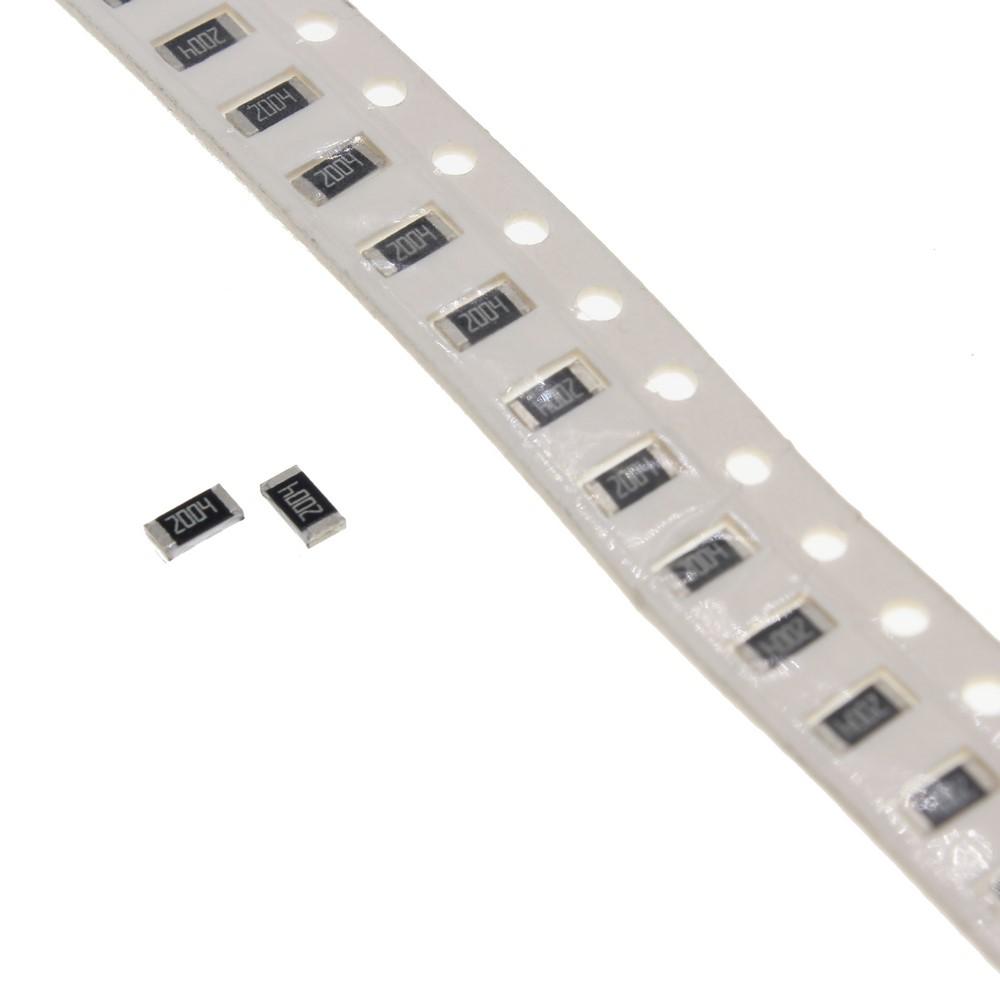

مقاومت اس ام دی 2مگااهم 2Mohm smd 1206

مقاومت‌های SMD (Surface-Mount Device) مدل 1206 با مقدار 2 مگااهم، یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی مدرن هستند که به دلیل ابعاد کوچک، عملکرد پایدار و قابلیت نصب سطحی، در بسیاری از صنایع از جمله مخابرات، خودروسازی، تجهیزات پزشکی و لوازم خانگی استفاده می‌شوند. در این مقاله، به بررسی ویژگی‌های فنی این مقاومت بر اساس اطلاعات استاندارد دیتاشیت‌ها و مشخصات معمول این نوع قطعات می‌پردازیم.

 مشخصات فنی مقاومت 2MΩ SMD 1206
1. مقاومت نامی (Nominal Resistance):
   این قطعه دارای مقاومت 2 مگااهم (2,000,000 اهم) است که برای کاربردهایی که نیاز به محدود کردن جریان در سطوح پایین یا ایجاد ولتاژهای تقسیم‌شده دارند، ایده‌آل است.

2. ابعاد و بسته‌بندی (Package Size):
   بسته‌بندی 1206 به صورت استاندارد دارای ابعاد 3.2 میلی‌متر طول و 1.6 میلی‌متر عرض (معادل 0.126 اینچ × 0.063 اینچ) است. این اندازه تعادل مناسبی بین استحکام مکانیکی و صرفه‌جویی در فضا روی برد مدار چاپی (PCB) فراهم می‌کند.

3. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 0.25 وات (1/4W) است، اگرچه در برخی مدل‌های "High Power" تا 0.5 وات نیز می‌رسد. این مشخصه به دمای محیط (معمولاً 70 درجه سانتی‌گراد) و طراحی حرارتی برد وابسته است.

4. تلورانس (Tolerance):
   تلورانس این مقاومت‌ها معمولاً در محدوده ±1% (برای نوع Thick Film دقیق) یا ±5% (برای نوع عمومی) قرار دارد. تلورانس 1% برای کاربردهای دقیق‌تر مانند مدارات آنالوگ توصیه می‌شود.

5. ضریب دمایی مقاومت (TCR - Temperature Coefficient of Resistance):
   ضریب دمایی معمولاً بین ±100 ppm/°C تا ±200 ppm/°C است. این مقدار نشان‌دهنده تغییرات مقاومت در برابر تغییرات دما بوده و برای کاربردهایی که پایداری حرارتی مهم است، حائز اهمیت می‌باشد.

6. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری این مقاومت معمولاً تا 200 ولت تعریف شده است، اما این مقدار نباید از حد توان نامی (P = V²/R) تجاوز کند. برای 2MΩ و 0.25W، ولتاژ بحرانی حدود 707 ولت است، اما به دلیل محدودیت ولتاژ عایقی، 200 ولت معمولاً سقف عملیاتی است.

7. دمای کاری (Operating Temperature Range):
   محدوده دمای عملیاتی استاندارد بین -55 تا +155 درجه سانتی‌گراد است که این مقاومت را برای محیط‌های صنعتی و شرایط سخت مناسب می‌سازد.

8. ساختار و مواد (Construction):
   این مقاومت‌ها معمولاً از نوع Thick Film هستند که با استفاده از لایه‌ای از اکسید فلزی یا ترکیبات کربنی روی یک بستر سرامیکی (آلومینا) ساخته می‌شوند. لایه نیکل و قلع برای اتصال لحیمی پایدار اضافه می‌شود.

 مزایا و کاربردها
- مزایا:
  - ابعاد کوچک و مناسب برای طراحی‌های فشرده.
  - مقاومت بالا در برابر رطوبت و دمای بالا.
  - سازگاری با فرآیندهای لحیم‌کاری Reflow و Wave Soldering.
  - هزینه تولید پایین و قابلیت اطمینان بالا.

- کاربردها:
  - مدارات تقسیم ولتاژ در سنسورها و آمپلی‌فایرها.
  - فیلترهای فرکانس بالا در تجهیزات مخابراتی.
  - محدودکننده جریان در مدارات محافظتی.
  - استفاده در ابزار دقیق و دستگاه‌های پزشکی.

 نکات طراحی و نصب
برای استفاده بهینه از این مقاومت، باید به موارد زیر توجه کرد:
- مدیریت حرارتی: فاصله‌گذاری مناسب روی PCB برای دفع حرارت ضروری است، به‌ویژه اگر توان نزدیک به حداکثر باشد.
- طراحی پد لحیم‌کاری: استفاده از الگوهای استاندارد JEDEC برای پدهای 1206 توصیه می‌شود تا اتصال مکانیکی و الکتریکی بهتری ایجاد شود.
- محدودیت‌های ولتاژ و توان: از اعمال ولتاژ یا توان بیش از حد مشخص‌شده خودداری کنید تا از خرابی یا کاهش عمر قطعه جلوگیری شود.

 نتیجه‌گیری
مقاومت 2MΩ SMD 1206 یک انتخاب عالی برای مهندسان الکترونیک است که به دنبال ترکیبی از دقت، پایداری و صرفه‌جویی در فضا هستند. این قطعه با ویژگی‌های فنی مناسب و انعطاف‌پذیری در کاربرد، نقش مهمی در طراحی مدارات پیشرفته ایفا می‌کند. برای اطلاعات دقیق‌تر، همیشه به دیتاشیت سازنده (مانند Vishay، Yageo یا Bourns) مراجعه کنید، زیرا ممکن است جزئیات بسته به تولیدکننده کمی متفاوت باشد.

 سوالات متداول (FAQ)

1. آیا مقاومت 2MΩ SMD 1206 برای کاربردهای پرقدرت مناسب است؟
   خیر، این مقاومت با توان نامی 0.25 وات برای کاربردهای کم‌مصرف طراحی شده است. برای کاربردهای پرقدرت، باید از مقاومت‌هایی با توان بالاتر (مانند 0.5 وات یا بسته‌بندی بزرگ‌تر مثل 2512) استفاده کرد.

2. تفاوت بین مقاومت Thick Film و Thin Film در مدل 1206 چیست؟
   مقاومت‌های Thick Film (مانند این مدل) ارزان‌تر و با TCR بالاتر (100-200 ppm/°C) هستند، در حالی که Thin Filmها دقیق‌تر بوده و TCR پایین‌تری (25-50 ppm/°C) دارند، اما گران‌ترند.

3. چگونه می‌توانم از سالم بودن این مقاومت پس از نصب مطمئن شوم؟
   با استفاده از مولتی‌متر در حالت اهم‌سنج، مقدار مقاومت را اندازه‌گیری کنید و مطمئن شوید که در محدوده تلورانس (±1% یا ±5%) قرار دارد. همچنین بررسی ظاهری برای ترک یا آسیب لحیم‌کاری توصیه می‌شود.
