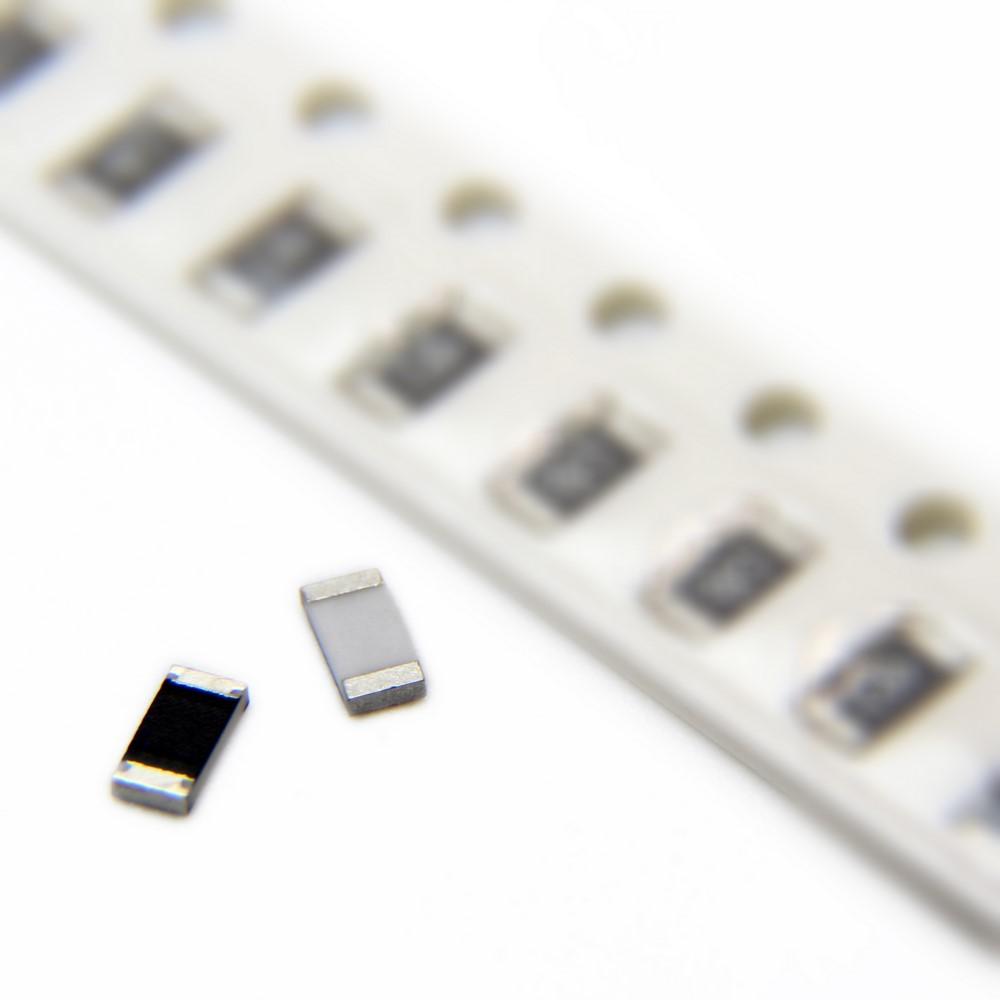

مقاومت اس ام دی 3.6کیلواهم 1درصد 3.6Kohm smd 1% 1206

مقاومت‌های سطح‌نصب (SMD) یکی از پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند. مقاومت 3.6KΩ با تلرانس 1% در پکیج 1206 به دلیل اندازه استاندارد، دقت بالا و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، تجاری و تحقیقاتی محسوب می‌شود. در این مقاله، به بررسی ویژگی‌های فنی این محصول بر اساس اطلاعات رایج دیتاشیت‌ها و استانداردهای صنعتی می‌پردازیم.

 مشخصات فنی کلیدی
1. مقاومت نامی (Nominal Resistance):
   این مقاومت دارای مقدار نامی 3.6 کیلو اهم (3.6KΩ) است که معادل 3600 اهم می‌باشد. این مقدار در سری استاندارد E96 قرار دارد که برای کاربردهایی با نیاز به دقت بالا طراحی شده است.

2. تلرانس (Tolerance):
   تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این یعنی مقدار واقعی مقاومت می‌تواند بین 3564 اهم تا 3636 اهم باشد (±36 اهم)، که برای مدارات حساس به تغییرات مقاومت بسیار مناسب است.

3. پکیج (Package):
   پکیج 1206 یک استاندارد متداول در قطعات SMD است که ابعاد آن 3.2 میلی‌متر در 1.6 میلی‌متر (0.126 اینچ × 0.063 اینچ) می‌باشد. این اندازه تعادل خوبی بین فضای اشغالی روی برد و سهولت لحیم‌کاری ارائه می‌دهد.

4. توان نامی (Power Rating):
   به طور معمول، مقاومت‌های 1206 توان نامی 0.25 وات (1/4W) دارند. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا تغییر مشخصات در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد) تحمل کند.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت معمولاً در محدوده ±100 ppm/°C یا ±50 ppm/°C قرار دارد (بسته به سازنده و سری محصول). این مشخصه نشان می‌دهد که با تغییر هر درجه سانتی‌گراد دما، مقاومت تا چه حد تغییر می‌کند. برای مثال، با TCR ±100 ppm/°C، تغییر دمای 50 درجه می‌تواند حداکثر 18 اهم تغییر در مقاومت ایجاد کند.

6. ولتاژ کاری (Operating Voltage):
   حداکثر ولتاژ کاری این مقاومت معمولاً 200 ولت است، اگرچه این مقدار با فرمول \( V = \sqrt{P \times R} \) (که در آن \( P \) توان و \( R \) مقاومت است) محدود می‌شود. برای 0.25 وات و 3.6KΩ، ولتاژ حداکثر تئوری حدود 30 ولت خواهد بود، اما سازندگان اغلب ولتاژ بالاتری را به عنوان حاشیه ایمنی تضمین می‌کنند.

7. دمای کاری (Operating Temperature Range):
   محدوده دمای کاری این مقاومت معمولاً از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است، که آن را برای محیط‌های مختلف از جمله کاربردهای صنعتی و خودرویی مناسب می‌سازد.

8. ساختار و مواد (Construction):
   این مقاومت از نوع فیلم ضخیم (Thick Film) است که با استفاده از لایه سرامیکی آلومینا و مواد مقاومتی روی آن ساخته می‌شود. ترمینال‌های آن معمولاً از آلیاژهای نیکل و قلع برای لحیم‌کاری بهینه طراحی شده‌اند.

 کاربردها
- مدارات دقیق: به دلیل تلرانس 1%، این مقاومت در مدارات آنالوگ، فیلترها و تقویت‌کننده‌ها که نیاز به دقت بالا دارند، استفاده می‌شود.
- الکترونیک مصرفی: در دستگاه‌هایی مانند گوشی‌های هوشمند، تبلت‌ها و تلویزیون‌ها به عنوان بخشی از تنظیم ولتاژ و جریان.
- اتوماسیون صنعتی: در سنسورها و سیستم‌های کنترلی که پایداری در شرایط دمایی متغیر مهم است.

 مزایا
- اندازه کوچک: پکیج 1206 فضای کمی روی PCB اشغال می‌کند و امکان طراحی مدارات فشرده را فراهم می‌کند.
- دقت بالا: تلرانس 1% و ضریب دمایی پایین، عملکرد پایدار را تضمین می‌کند.
- سازگاری با لحیم‌کاری خودکار: مناسب برای خطوط تولید SMT (Surface-Mount Technology).

 محدودیت‌ها
- تحمل توان محدود: با توان 0.25 وات، برای کاربردهای با جریان بالا مناسب نیست.
- حساسیت به دمای بیش از حد: در دماهای نزدیک به 155 درجه سانتی‌گراد، ممکن است نیاز به کاهش توان نامی (Derating) باشد.

 سوالات متداول (FAQ)
1. تفاوت مقاومت 1206 با 0805 چیست؟
   پکیج 1206 بزرگ‌تر از 0805 (2.0 × 1.25 میلی‌متر) است و توان نامی بیشتری (0.25 وات در مقابل 0.125 وات) ارائه می‌دهد. انتخاب بین این دو به فضای موجود و نیاز توان بستگی دارد.

2. آیا این مقاومت برای مدارات RF مناسب است؟
   مقاومت‌های Thick Film در فرکانس‌های بالا ممکن است ظرفیت پارازیتی داشته باشند. برای کاربردهای RF، مقاومت‌های Thin Film یا سری‌های خاص توصیه می‌شود.

3. چگونه مقدار 3.6KΩ روی مقاومت SMD خوانده می‌شود؟
   در پکیج 1206، معمولاً از کد سه‌رقمی استفاده می‌شود. برای 3.6KΩ، کد "362" درج می‌شود که به معنی 36 × 10² (3600 اهم) است.

این مقاومت با ویژگی‌های برجسته خود، انتخابی مطمئن برای مهندسان و طراحانی است که به دنبال تعادل بین دقت، اندازه و هزینه هستند.
