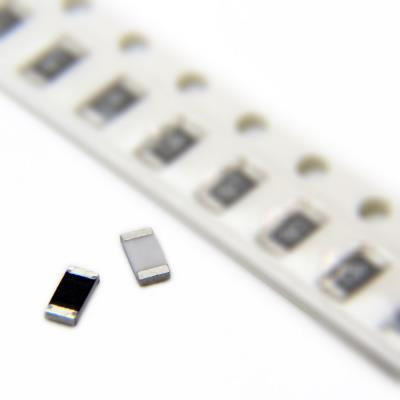

مقاومت 300 اهم 1درصد 300ohm smd 1% 1206

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فرآیندهای تولید خودکار، یکی از پرکاربردترین قطعات در صنعت الکترونیک مدرن هستند. مقاومت 300 اهم با تحمل 1% در پکیج 1206، یک مقاومت فیلم ضخیم (Thick Film) استاندارد است که برای کاربردهای متنوع در طراحی مدارات الکترونیکی استفاده می‌شود. در این مقاله، ویژگی‌های فنی این محصول بر اساس اطلاعات دیتاشیت‌های رایج و استانداردهای صنعتی بررسی می‌شود.

 مشخصات فنی مقاومت 300 اهم SMD، پکیج 1206
1. مقاومت نامی (Resistance Value):
   این مقاومت دارای مقدار نامی 300 اهم (300Ω) است که به صورت دقیق با کد چهار رقمی "3000" (به معنای 300 اهم) روی بدنه مشخص می‌شود. تحمل 1% نشان‌دهنده دقت بالای آن در مقایسه با مقاومت‌های با تحمل بالاتر (مثل 5%) است.

2. تحمل (Tolerance):
   تحمل 1% به این معناست که مقدار واقعی مقاومت می‌تواند بین 297 اهم تا 303 اهم باشد. این دقت برای کاربردهایی که نیاز به ثبات و پایداری بالا دارند، مانند مدارات آنالوگ یا سنسورها، ایده‌آل است.

3. اندازه پکیج (Package Size):
   پکیج 1206 به ابعاد 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع) اشاره دارد. این اندازه تعادلی بین توان بالاتر نسبت به پکیج‌های کوچک‌تر (مثل 0805 یا 0603) و اشغال فضای کم روی برد ایجاد می‌کند.

4. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 0.25 وات (1/4W) است. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا تغییر مشخصات در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد) تحمل کند.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این نوع مقاومت‌ها معمولاً در محدوده ±100 ppm/°C قرار دارد. این بدان معناست که با تغییر هر درجه سانتی‌گراد دما، مقاومت ممکن است تا 0.01% تغییر کند، که برای اکثر کاربردهای عمومی قابل قبول است.

6. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت در بازه دمایی -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد عمل می‌کند، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

7. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری حداکثر برای پکیج 1206 معمولاً 200 ولت است، اما این مقدار ممکن است بسته به سازنده و شرایط خاص تغییر کند. این ولتاژ با فرمول `V = √(P × R)` (که در آن P توان و R مقاومت است) محاسبه می‌شود و برای 300 اهم و 0.25 وات، حدود 8.66 ولت خواهد بود، مگر اینکه دیتاشیت سازنده مقدار بالاتری را تضمین کند.

8. ساختار و مواد:
   این مقاومت از نوع فیلم ضخیم است که با لایه‌ای از مواد مقاومتی (معمولاً اکسید فلزی) روی یک بستر سرامیکی ساخته می‌شود. ترمینال‌های انتهایی آن با لایه‌ای محافظ (Barrier Layer) پوشیده شده‌اند که اتصال قابل اعتماد در فرآیند لحیم‌کاری را تضمین می‌کند.

 مزایا و ویژگی‌های کلیدی
- دقت بالا: تحمل 1% این مقاومت را برای مدارات دقیق مانند فیلترها، تقویت‌کننده‌ها و سنسورها مناسب می‌کند.
- پایداری در نصب خودکار: طراحی پکیج 1206 با سطح صاف و ابعاد استاندارد، آن را برای استفاده در دستگاه‌های Pick-and-Place ایده‌آل می‌سازد.
- لحیم‌پذیری عالی: ساختار ترمینال‌ها امکان لحیم‌کاری با فرآیندهای Reflow و Wave را فراهم می‌کند.
- اندازه بهینه: نسبت به پکیج‌های کوچک‌تر، توان بیشتری ارائه می‌دهد و نسبت به پکیج‌های بزرگ‌تر، فضای کمتری اشغال می‌کند.

 کاربردها
این مقاومت در طیف وسیعی از کاربردها استفاده می‌شود، از جمله:
- الکترونیک مصرفی: مانند گوشی‌های هوشمند، تبلت‌ها و تلویزیون‌ها.
- تجهیزات صنعتی: در سیستم‌های کنترل و اتوماسیون.
- مدیریت توان: در مدارات تنظیم ولتاژ و جریان.
- پروژه‌های DIY: برای طراحی مدارات کوچک و نمونه‌سازی.

 نکات طراحی و استفاده
- پد لحیم‌کاری (Land Pattern): برای پکیج 1206، ابعاد پیشنهادی پد لحیم‌کاری معمولاً 1.2 میلی‌متر (عرض) × 3.5 میلی‌متر (طول) است که باید با استانداردهای JEDEC هماهنگ باشد.
- مدیریت حرارتی: در صورت استفاده در توان نزدیک به حداکثر، باید از خنک‌کننده مناسب یا طراحی برد با فضای کافی برای دفع حرارت اطمینان حاصل شود.
- سازگاری با استاندارد RoHS: اکثر تولیدکنندگان این مقاومت را با مواد بدون سرب و سازگار با محیط زیست عرضه می‌کنند.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 1206 با پکیج‌های کوچک‌تر مانند 0805 چیست؟
   پکیج 1206 بزرگ‌تر از 0805 (2.0 × 1.25 میلی‌متر) است و توان نامی بالاتری (0.25 وات در مقابل 0.125 وات) ارائه می‌دهد. این باعث می‌شود برای کاربردهایی که نیاز به تحمل توان بیشتری دارند مناسب‌تر باشد، اما فضای بیشتری روی برد اشغال می‌کند.

2. آیا این مقاومت برای مدارات فرکانس بالا مناسب است؟
   مقاومت‌های فیلم ضخیم در پکیج 1206 معمولاً برای فرکانس‌های پایین تا متوسط مناسب هستند. برای فرکانس‌های بالا، مقاومت‌های فیلم نازک (Thin Film) یا پکیج‌های MELF به دلیل ضریب دمایی کمتر و پارازیت پایین‌تر توصیه می‌شوند.

3. چگونه می‌توانم مطمئن شوم که مقاومت 300 اهم با تحمل 1% اصل است؟
   خرید از تأمین‌کنندگان معتبر و بررسی دیتاشیت سازنده (مانند Vishay، Yageo یا Panasonic) بهترین راه است. همچنین، کد مقاومت (3000) و کیفیت ظاهری ترمینال‌ها می‌تواند نشانه‌ای از اصالت باشد.
