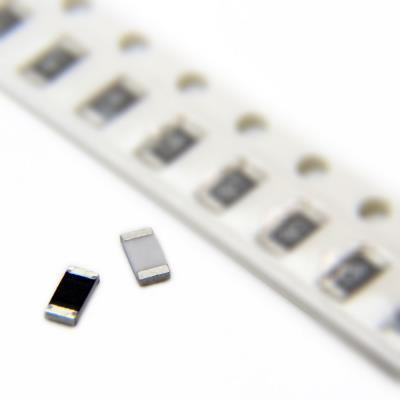

مقاومت 8.2 مگااهم 8.2Mohm smd 1206

مقاومت‌های SMD (Surface-Mount Device) از جمله قطعات پرکاربرد در طراحی مدارات الکترونیکی مدرن هستند که به دلیل ابعاد کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، در صنایع مختلف از جمله مخابرات، خودروسازی، و تجهیزات پزشکی مورد استفاده قرار می‌گیرند. مقاومت 8.2 مگااهم (8.2MΩ) در بسته‌بندی 1206 یکی از این قطعات است که در این مقاله، به بررسی ویژگی‌های فنی و مشخصات آن بر اساس استانداردهای صنعتی و دیتاشیت‌های رایج می‌پردازیم.

 مشخصات کلی مقاومت 8.2MΩ SMD 1206
- اندازه بسته‌بندی (Package Size): کد 1206 نشان‌دهنده ابعاد این مقاومت است که برابر با 0.12 اینچ طول و 0.06 اینچ عرض (3.2 میلی‌متر × 1.6 میلی‌متر) می‌باشد. این اندازه، تعادل مناسبی بین فضای اشغالی روی برد و توان تحمل حرارتی ارائه می‌دهد.
- مقاومت نامی: 8.2 مگااهم (8,200,000 اهم)، که برای کاربردهایی با نیاز به مقاومت بالا مانند تقسیم ولتاژ یا فیلتراسیون سیگنال مناسب است.
- تلرانس (Tolerance): معمولاً این مقاومت‌ها با تلرانس‌های استاندارد ±1% (F) یا ±5% (J) عرضه می‌شوند. تلرانس دقیق‌تر (±1%) برای کاربردهای حساس‌تر توصیه می‌شود.
- توان نامی (Power Rating): برای بسته‌بندی 1206، توان نامی معمولاً 0.25 وات (1/4W) است. با این حال، در برخی محصولات خاص (High Power)، این مقدار ممکن است تا 0.5 وات افزایش یابد.
- ضریب دمایی (TCR - Temperature Coefficient of Resistance): بسته به نوع فیلم مقاومتی (Thick Film یا Thin Film)، ضریب دمایی معمولاً بین ±100 ppm/°C تا ±200 ppm/°C است. این مشخصه نشان‌دهنده تغییر مقاومت در برابر تغییرات دما است.
- ولتاژ کاری حداکثر (Maximum Working Voltage): برای مقاومت‌های 1206، این مقدار معمولاً بین 200 تا 300 ولت تعریف می‌شود، اما باید با دیتاشیت سازنده تطبیق داده شود.
- دمای کاری: محدوده استاندارد دمای کاری از -55°C تا +155°C است که این مقاومت را برای استفاده در شرایط سخت محیطی مناسب می‌سازد.

 ساختار و مواد
مقاومت‌های SMD 1206 معمولاً از نوع Thick Film هستند که با استفاده از ترکیب پودر فلزی و شیشه (مانند اکسید روتنیم) بر روی یک بستر سرامیکی (آلومینا) ساخته می‌شوند. این ساختار، مقاومت را در برابر رطوبت، دمای بالا و اکسیداسیون مقاوم می‌کند. لایه‌های محافظ اضافی نیز برای افزایش دوام و پایداری در برابر عوامل محیطی اعمال می‌شوند.

 کاربردها
- تقسیم ولتاژ: با توجه به مقدار بالای 8.2MΩ، این مقاومت برای تنظیم ولتاژ در مدارات آنالوگ و دیجیتال ایده‌آل است.
- فیلتراسیون: در فیلترهای RC با فرکانس پایین، این مقاومت نقش کلیدی ایفا می‌کند.
-  مدارات اندازه‌گیری: به دلیل دقت و پایداری، در مدارات حسگر و اندازه‌گیری دقیق استفاده می‌شود.
- تجهیزات پزشکی: پایداری حرارتی و ابعاد کوچک آن، این قطعه را برای دستگاه‌های قابل حمل پزشکی مناسب می‌سازد.

 مزایا
1. ابعاد فشرده: اندازه 1206 امکان طراحی مدارات با چگالی بالا را فراهم می‌کند.
2. پایداری حرارتی: ضریب دمایی پایین و محدوده دمای کاری گسترده.
3. نصب آسان: سازگار با فرآیندهای لحیم‌کاری Reflow و Wave در خطوط تولید خودکار.

 محدودیت‌ها
- توان محدود: توان 0.25 وات ممکن است برای کاربردهای پرقدرت کافی نباشد.
- حساسیت به ولتاژ بیش از حد: اعمال ولتاژ فراتر از حد مجاز می‌تواند به خرابی زودرس منجر شود.

 نکات طراحی
برای استفاده بهینه از این مقاومت، باید به اندازه پدهای لحیم‌کاری (Land Pattern) توجه شود. استاندارد JEDEC توصیه می‌کند که پدهای لحیم‌کاری برای 1206 به گونه‌ای طراحی شوند که انتقال حرارت بهینه و اتصال مکانیکی قوی فراهم شود. همچنین، در مدارات با نویز بالا، قرار دادن خازن موازی برای کاهش اثر پارازیتی پیشنهاد می‌شود.

 سوالات متداول (FAQ)

1. آیا مقاومت 8.2MΩ SMD 1206 برای کاربردهای پرقدرت مناسب است؟
   خیر، این مقاومت با توان نامی 0.25 وات برای کاربردهای کم‌مصرف طراحی شده است. برای کاربردهای پرقدرت، باید از مقاومت‌هایی با توان بالاتر (مثلاً 0.5 وات یا بسته‌بندی بزرگ‌تر) استفاده کرد.

2. تفاوت بین مقاومت Thick Film و Thin Film در بسته‌بندی 1206 چیست؟
   مقاومت‌های Thick Film ارزان‌تر و رایج‌تر هستند، اما ضریب دمایی بالاتری (معمولاً ±100 تا ±200 ppm/°C) دارند. مقاومت‌های Thin Film دقت بیشتری (ضریب دمایی ±25 تا ±50 ppm/°C) ارائه می‌دهند، اما گران‌ترند.

3. چگونه از خرابی مقاومت در اثر حرارت بیش از حد جلوگیری کنیم؟
   از طراحی مناسب پدهای لحیم‌کاری برای دفع حرارت استفاده کنید و توان مصرفی را زیر حد نامی (مثلاً 70% از 0.25 وات) نگه دارید. همچنین، از تهویه مناسب در برد اطمینان حاصل کنید.
