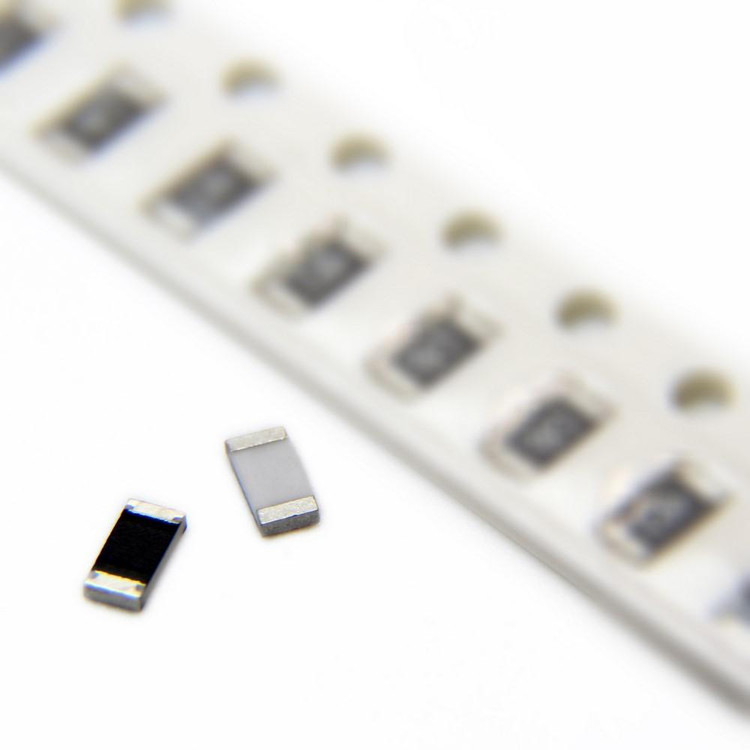

مقاومت 0.56 اهم 1درصد 0.56ohm smd 1% 1206

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند. مقاومت 0.56 اهم با تحمل 1% در پکیج 1206 یکی از این محصولات است که در کاربردهای مختلف از جمله مدیریت توان، حسگرهای جریان و مدارات دقیق مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی این مقاومت بر اساس استانداردهای دیتاشیت و ویژگی‌های آن به صورت حرفه‌ای می‌پردازیم.

 مشخصات فنی مقاومت SMD 0.56 اهم، پکیج 1206
1. مقاومت نامی (Nominal Resistance):
   این مقاومت دارای مقدار نامی 0.56 اهم (0.56 Ω) است که در رده مقاومت‌های کم اهم (Low-Ohmic) قرار می‌گیرد. این مقدار برای کاربردهایی که نیاز به اندازه‌گیری دقیق جریان یا کاهش افت ولتاژ دارند، ایده‌آل است.

2. تحمل (Tolerance):
   با تحمل 1%، این مقاومت دقت بالایی را ارائه می‌دهد. این سطح از دقت برای مدارات حساس و کالیبره‌شده که تغییرات کوچک مقاومت می‌تواند عملکرد را تحت تأثیر قرار دهد، بسیار مناسب است.

3. ابعاد پکیج (Package Size):
   پکیج 1206 به ابعاد تقریبی 3.2 میلی‌متر طول و 1.6 میلی‌متر عرض (معادل 0.122 اینچ × 0.063 اینچ) اشاره دارد. این اندازه تعادل خوبی بین توان تحمل و فضای اشغالی روی برد مدار چاپی (PCB) برقرار می‌کند.

4. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 0.25 وات (1/4W) است، هرچند بسته به سازنده ممکن است تا 0.5 وات نیز برسد. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد) تحمل کند.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد (بسته به نوع فیلم ضخیم یا نازک بودن آن). این مشخصه بیانگر تغییرات مقاومت در برابر نوسانات دما است و برای کاربردهای پایدار در شرایط محیطی متغیر بسیار مهم است.

6. حداکثر ولتاژ کاری (Maximum Operating Voltage):
   ولتاژ کاری این مقاومت معمولاً تا 200 ولت تعریف می‌شود، البته این مقدار به توان نامی و شرایط محیطی وابسته است. برای محاسبه دقیق، از رابطه \( V = \sqrt{P \times R} \) استفاده می‌شود که در اینجا \( V = \sqrt{0.25 \times 0.56} \approx 0.374 \) ولت خواهد بود، اما در عمل، ولتاژ واقعی به طراحی مدار بستگی دارد.

7. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت در بازه دمایی -55 تا +155 درجه سانتی‌گراد عملکرد قابل اعتمادی دارد، که آن را برای استفاده در محیط‌های صنعتی و مصرفی مناسب می‌سازد.

8. ساختار (Composition):
   این مقاومت معمولاً از نوع Thick Film (فیلم ضخیم) است که با استفاده از مواد سرامیکی و لایه‌های مقاومتی تولید می‌شود. این ساختار هزینه تولید را کاهش داده و در عین حال عملکرد خوبی ارائه می‌دهد.

 کاربردها
- اندازه‌گیری جریان (Current Sensing): به دلیل مقاومت کم و دقت بالا، این قطعه در مدارات سنسور جریان مانند شارژرها و منابع تغذیه سوئیچینگ استفاده می‌شود.
- مدیریت توان (Power Management): در مدارات کنترل توان و محدود کردن جریان، این مقاومت نقش کلیدی دارد.
- الکترونیک مصرفی: در دستگاه‌هایی مانند تلفن‌های هوشمند، تبلت‌ها و تجهیزات صوتی-تصویری که نیاز به قطعات کوچک و دقیق دارند.
- صنعت خودرو: در سیستم‌های الکترونیکی خودرو که نیاز به پایداری در دماهای بالا دارند.

 مزایا
- اندازه کوچک: پکیج 1206 فضای کمی روی PCB اشغال می‌کند و برای طراحی‌های فشرده مناسب است.
- دقت بالا: تحمل 1% خطای کمتری در مقایسه با مقاومت‌های 5% ارائه می‌دهد.
- نصب آسان: طراحی SMD امکان نصب خودکار توسط دستگاه‌های Pick-and-Place را فراهم می‌کند.

 معایب احتمالی
- محدودیت توان: توان 0.25 وات برای کاربردهای پرقدرت کافی نیست و ممکن است نیاز به پکیج‌های بزرگ‌تر مانند 2512 باشد.
- حساسیت به دما: ضریب دمایی نسبتاً بالا در مقایسه با مقاومت‌های فیلم نازک (Thin Film) می‌تواند در مدارات بسیار دقیق محدودیت ایجاد کند.

 نکات طراحی
برای استفاده بهینه از این مقاومت، توصیه می‌شود:
- از Padهای استاندارد 1206 در طراحی PCB استفاده کنید (ابعاد پیشنهادی: 1.2 × 1.0 میلی‌متر برای هر پد).
- دمای لحیم‌کاری را مطابق با استانداردهای RoHS (معمولاً 260 درجه سانتی‌گراد به مدت 10 ثانیه) تنظیم کنید.
- در مدارات با جریان بالا، افت ولتاژ و گرمای تولیدشده را محاسبه کنید تا از داغ شدن بیش از حد جلوگیری شود.

 سوالات متداول (FAQ)

1. مقاومت 0.56 اهم با پکیج 1206 در چه نوع پروژه‌هایی بیشتر استفاده می‌شود؟
   این مقاومت به دلیل مقدار کم اهم و دقت 1%، بیشتر در مدارات حسگر جریان (مانند مانیتورینگ باتری) و سیستم‌های مدیریت توان که نیاز به اندازه‌گیری دقیق دارند، کاربرد دارد.

2. آیا این مقاومت برای کاربردهای با توان بالا مناسب است؟
   خیر، با توان نامی 0.25 وات، این مقاومت برای کاربردهای کم‌مصرف طراحی شده است. برای توان بالاتر، باید از پکیج‌های بزرگ‌تر مانند 2010 یا 2512 استفاده شود.

3. چگونه می‌توانم از دیتاشیت دقیق این مقاومت مطمئن شوم؟
   دیتاشیت بستگی به سازنده (مانند Vishay، Yageo یا Panasonic) دارد. پیشنهاد می‌شود به وب‌سایت رسمی سازنده مراجعه کرده و کد محصول (مانند CRCW1206 یا ERJ-8EN) را بررسی کنید تا مشخصات دقیق را بیابید.
