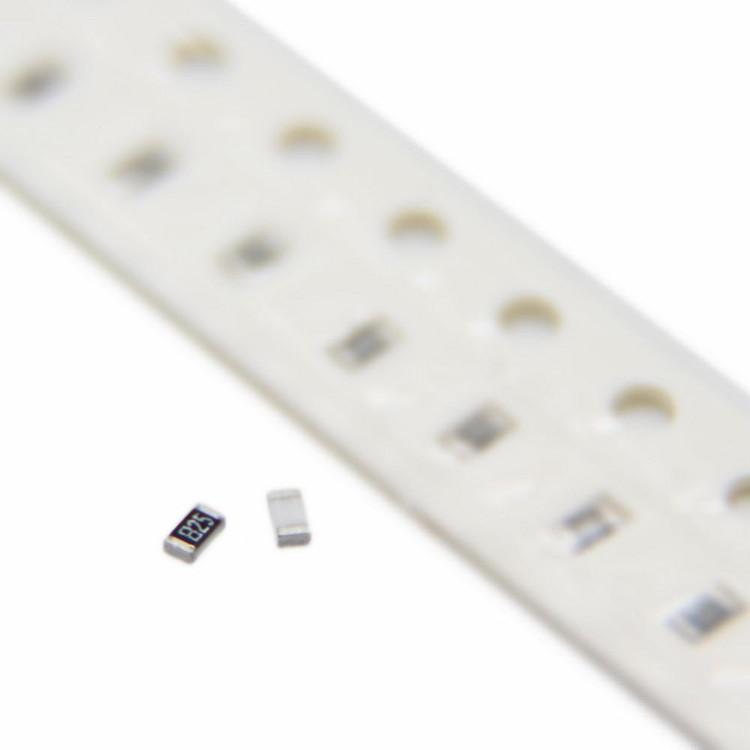

مقاومت 8.2 مگااهم 1درصد 8.2Mohm smd 1% 0603

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فناوری‌های مدرن مونتاژ سطحی، یکی از پرکاربردترین قطعات در صنایع الکترونیک امروزی هستند. مقاومت 8.2MΩ با تلرانس 1% در پکیج 0603 یکی از این قطعات است که در بسیاری از مدارهای دقیق و حساس استفاده می‌شود. در این مقاله، به بررسی ویژگی‌های فنی این محصول بر اساس اطلاعات معمول دیتاشیت‌های تولیدکنندگان معتبر (مانند Yageo، Vishay یا Panasonic) می‌پردازیم و مشخصات آن را به‌صورت حرفه‌ای تحلیل می‌کنیم.

 مشخصات فنی مقاومت 8.2MΩ SMD 1% 0603
1. مقاومت نامی (Resistance Value):
   - مقدار نامی این مقاومت 8.2 مگااهم (8,200,000 اهم) است که در رده مقاومت‌های با مقدار بالا قرار می‌گیرد و برای کاربردهایی که نیاز به محدود کردن جریان در مقیاس‌های بسیار کم دارند، مناسب است.

2. تلرانس (Tolerance):
   - تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این سطح از دقت، تغییرات مقاومت را در محدوده ±82 کیلواهم (±0.082MΩ) تضمین می‌کند، که برای مدارهای حساس به تغییرات مقاومت ایده‌آل است.

3. پکیج (Package):
   - پکیج 0603 به ابعاد تقریبی 1.6 میلی‌متر (طول) × 0.8 میلی‌متر (عرض) × 0.45 میلی‌متر (ارتفاع) اشاره دارد. این اندازه استاندارد، سازگاری بالایی با تجهیزات مونتاژ سطحی خودکار (Pick-and-Place) دارد و فضای کمی روی برد مدار چاپی (PCB) اشغال می‌کند.

4. توان نامی (Power Rating):
   - توان نامی این مقاومت معمولاً 0.1 وات (1/10W) است. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون افزایش دمای بیش از حد یا آسیب دیدن تحمل کند. برای کاربردهای با توان بالاتر، باید گزینه‌های دیگر بررسی شوند.

5. ضریب دمایی مقاومت (Temperature Coefficient of Resistance - TCR):
   - ضریب دمایی این مقاومت معمولاً در محدوده ±100 ppm/°C قرار دارد. این مشخصه بیانگر تغییر مقاومت به ازای هر درجه تغییر دما است. به عنوان مثال، اگر دما 50 درجه سانتی‌گراد تغییر کند، مقاومت حداکثر 41 کیلواهم (0.041MΩ) تغییر خواهد کرد که برای اکثر کاربردها قابل قبول است.

6. محدوده دمای کاری (Operating Temperature Range):
   - این مقاومت معمولاً در بازه دمایی -55°C تا +155°C کار می‌کند. این محدوده وسیع، آن را برای استفاده در شرایط محیطی متنوع، از جمله تجهیزات صنعتی و خودروسازی، مناسب می‌سازد.

7. ولتاژ کاری (Voltage Rating):
   - ولتاژ نامی این مقاومت معمولاً 75 ولت است، اما حداکثر ولتاژ قابل تحمل ممکن است تا 100 ولت نیز برسد (بسته به دیتاشیت سازنده). این مقدار باید با توجه به قانون توان (P = V²/R) بررسی شود تا از عملکرد ایمن اطمینان حاصل شود.

8. فناوری ساخت (Construction):
   - این مقاومت از نوع Thick Film (فیلم ضخیم) است که با استفاده از فرآیند چاپ سرامیکی و لایه‌نشانی تولید می‌شود. این روش، تعادل خوبی بین هزینه و عملکرد ارائه می‌دهد.

 کاربردها
مقاومت 8.2MΩ SMD 1% 0603 به دلیل دقت بالا و اندازه کوچک، در موارد زیر کاربرد دارد:
- مدارهای آنالوگ: برای تنظیم ولتاژ یا محدود کردن جریان در تقویت‌کننده‌ها و فیلترها.
- سنسورها: در سنسورهای مقاومتی که نیاز به مقادیر بالای مقاومت دارند.
- تجهیزات پزشکی: در دستگاه‌های دقیق که ثبات و قابلیت اطمینان حیاتی است.
- مدارات RF: به‌عنوان بخشی از شبکه‌های تطبیق امپدانس.

 مزایا و محدودیت‌ها
- مزایا:
  - اندازه کوچک و سازگار با PCBهای متراکم.
  - دقت بالا (تلرانس 1%).
  - هزینه تولید پایین در مقایسه با مقاومت‌های MELF یا Thin Film.
- محدودیت‌ها:
  - توان نامی پایین (0.1W) که استفاده در کاربردهای پرقدرت را محدود می‌کند.
  - ضریب دمایی نسبتاً بالا در مقایسه با مقاومت‌های Thin Film (که گاهی TCR تا 25 ppm/°C دارند).

 نتیجه‌گیری
مقاومت 8.2MΩ SMD 1% 0603 یک انتخاب عالی برای طراحان مدارات الکترونیکی است که به دنبال ترکیبی از دقت، اندازه کوچک و هزینه بهینه هستند. با این حال، طراحان باید توان نامی و ضریب دمایی را در طراحی خود مدنظر قرار دهند تا از عملکرد پایدار در شرایط مختلف اطمینان حاصل کنند. برای اطلاعات دقیق‌تر، مراجعه به دیتاشیت سازنده (مانند سری RC0603 از Yageo یا CRCW0603 از Vishay) توصیه می‌شود.

 سوالات متداول (FAQ)
1. آیا مقاومت 8.2MΩ SMD 1% 0603 برای کاربردهای پرقدرت مناسب است؟
   خیر، این مقاومت با توان نامی 0.1 وات برای کاربردهای کم‌مصرف طراحی شده است. برای کاربردهای پرقدرت، باید از پکیج‌های بزرگ‌تر (مثل 1206 یا 2512) یا مقاومت‌های با توان بالاتر استفاده شود.

2. چگونه می‌توان کد این مقاومت را روی بدنه آن شناسایی کرد؟
   در پکیج 0603، به دلیل اندازه کوچک، اغلب از کدهای عددی سه‌رقمی یا چهاررقمی استفاده می‌شود. برای 8.2MΩ، کد ممکن است "825" (به معنای 82 × 10⁵ اهم) یا "8204" (به معنای 820 × 10⁴ اهم) باشد، اما این بستگی به استاندارد سازنده دارد.

3. آیا این مقاومت در برابر رطوبت مقاوم است؟
   مقاومت‌های SMD Thick Film معمولاً در برابر رطوبت حساسیت کمی دارند، اما برای محیط‌های با رطوبت بالا، باید از روکش‌های محافظ (Conformal Coating) روی PCB استفاده شود یا به سراغ مقاومت‌های با استاندارد خاص (مانند AEC-Q200) رفت.
