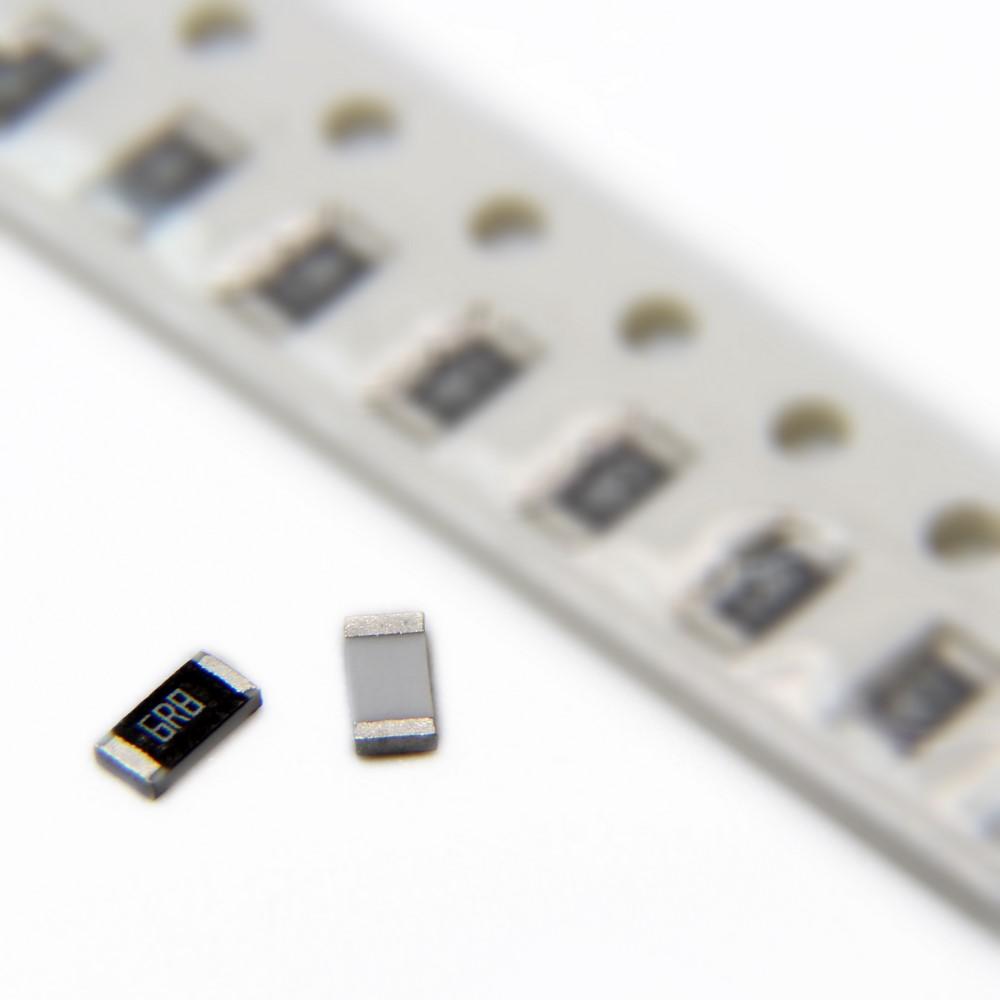

مقاومت اس ام دی 6.8اهم 6.8ohm smd 1210

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند. مقاومت 6.8 اهم در سایز 1210 یکی از این محصولات است که با مشخصات فنی خاص خود، در پروژه‌های مختلف از جمله مدارات قدرت، فیلترها و محدودسازی جریان استفاده می‌شود. در ادامه به تحلیل دقیق این مقاومت بر اساس ویژگی‌های استاندارد و دیتاشیت‌های رایج برای این نوع قطعات می‌پردازیم.

 مشخصات فیزیکی

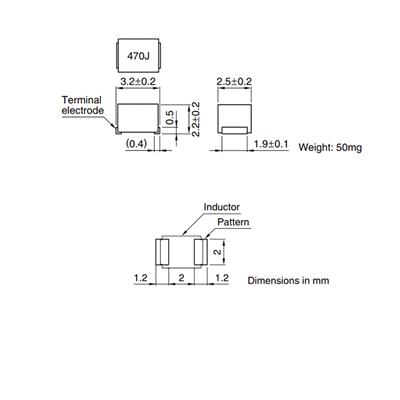

سایز 1210 به استاندارد JEDEC اشاره دارد که معادل ابعاد 3.2 میلی‌متر طول و 2.5 میلی‌متر عرض (در واحد متریک) یا 0.12 اینچ طول و 0.10 اینچ عرض (در واحد امپریال) است. این اندازه تعادل مناسبی بین توان تحمل قدرت و فضای اشغال‌شده روی PCB ارائه می‌دهد. ضخامت این مقاومت معمولاً بین 0.5 تا 0.6 میلی‌متر است که بستگی به سازنده و نوع تکنولوژی ساخت (مانند Thick Film یا Thin Film) دارد.

 مشخصات الکتریکی
- مقاومت نامی: 6.8 اهم (Ω) که نشان‌دهنده مقدار دقیق مقاومت الکتریکی این قطعه است.
- تلورانس: معمولاً در مقاومت‌های SMD سایز 1210، تلورانس در بازه ±1% (F) یا ±5% (J) ارائه می‌شود. برای کاربردهای دقیق‌تر، نسخه ±1% توصیه می‌شود.
- توان نامی (Power Rating): برای سایز 1210، توان نامی معمولاً 0.5 وات (500 میلی‌وات) است، اما در برخی دیتاشیت‌ها ممکن است بسته به دمای محیط و نوع مواد سازنده تا 0.33 وات یا حتی 1 وات (در شرایط خاص) متغیر باشد.
- ولتاژ کاری حداکثر: این مقدار با فرمول \( V = \sqrt{P \times R} \) محاسبه می‌شود. برای توان 0.5 وات و مقاومت 6.8 اهم، ولتاژ حداکثر حدود 1.84 ولت خواهد بود، اما در عمل، سازندگان معمولاً ولتاژ نامی را تا 200 ولت (بسته به عایق‌بندی) اعلام می‌کنند.
- ضریب دمایی مقاومت (TCR): معمولاً برای مقاومت‌های Thick Film در این سایز، TCR بین ±100 تا ±400 ppm/°C است. نسخه‌های Thin Film می‌توانند TCR بهتری (مثلاً ±25 تا ±50 ppm/°C) ارائه دهند که برای کاربردهای حساس به دما مناسب‌تر است.

 تکنولوژی ساخت
اکثر مقاومت‌های 6.8 اهم در سایز 1210 از نوع Thick Film هستند که با لایه‌نشانی مواد مقاومتی (مانند اکسید فلز) روی یک بستر سرامیکی تولید می‌شوند. این روش هزینه تولید را کاهش داده و برای کاربردهای عمومی مناسب است. در مقابل، نسخه‌های Thin Film با دقت بالاتر و نویز کمتر، برای مدارات حرفه‌ای‌تر (مانند تجهیزات پزشکی یا صوتی) استفاده می‌شوند.

 کاربردها
- محدودسازی جریان: در مدارات LED یا سنسورها برای کنترل جریان عبوری.
- فیلتراسیون سیگنال: در فیلترهای بالاگذر یا پایین‌گذر به همراه خازن‌ها.
- تقسیم ولتاژ: در کنار سایر مقاومت‌ها برای ایجاد نقاط ولتاژ مشخص.
- اتوماسیون و خودرو: به دلیل سازگاری با استاندارد AEC-Q200، در برخی مدل‌ها برای کاربردهای خودرویی مناسب است.

 عملکرد در شرایط محیطی
- دمای کاری: معمولاً بین -55°C تا +155°C، که نشان‌دهنده تحمل بالای این قطعه در شرایط سخت است.
- مقاومت در برابر رطوبت: با پوشش محافظتی مناسب، این مقاومت‌ها در برابر رطوبت و خوردگی مقاوم هستند.
- عمر مفید: در صورت رعایت توان نامی و دمای مجاز، عمر این مقاومت‌ها به میلیون‌ها ساعت می‌رسد.

 مزایا و معایب
- مزایا: اندازه کوچک، توان مناسب، قیمت اقتصادی، سازگاری با فرآیندهای لحیم‌کاری خودکار (Reflow Soldering).
- معایب: محدودیت در توان بالا (نسبت به مقاومت‌های Through-Hole) و حساسیت به دمای بیش از حد در صورت طراحی نامناسب PCB.

 دیتاشیت نمونه
بر اساس دیتاشیت‌های متداول (مانند Vishay، Yageo یا TE Connectivity):
- کد محصول: به عنوان مثال، "CRGCQ1210J6R8" یا "AC1210FR-076R8L".
- بسته‌بندی: معمولاً در رول‌های 4000 یا 5000 تایی برای استفاده در خطوط تولید.
- استاندارد: سازگار با RoHS و عاری از سرب.

 نتیجه‌گیری
مقاومت 6.8 اهم SMD در سایز 1210 یک انتخاب ایده‌آل برای مهندسان الکترونیک است که به دنبال ترکیبی از دقت، کارایی و اندازه بهینه هستند. این قطعه با توجه به توان نامی 0.5 وات و تحمل دمایی بالا، در طیف گسترده‌ای از پروژه‌ها از مدارات مصرفی تا کاربردهای صنعتی قابل استفاده است. انتخاب نوع Thick Film یا Thin Film باید بر اساس نیازهای خاص پروژه (دقت، نویز، هزینه) انجام شود.

 سوالات متداول (FAQ)

1. تفاوت بین مقاومت 6.8 اهم سایز 1210 و 0805 چیست؟
   سایز 1210 بزرگ‌تر از 0805 (2.0 میلی‌متر × 1.25 میلی‌متر) است و توان نامی بیشتری (0.5 وات در مقابل 0.125 وات) ارائه می‌دهد. این امر 1210 را برای کاربردهایی با جریان یا توان بالاتر مناسب‌تر می‌کند.

2. آیا این مقاومت برای مدارات فرکانس بالا مناسب است؟
   مقاومت‌های Thick Film در فرکانس‌های بالا ممکن است نویز و انحراف بیشتری داشته باشند. برای فرکانس‌های بالا، بهتر است از نوع Thin Film با TCR پایین‌تر استفاده شود.

3. چگونه از سوختن این مقاومت جلوگیری کنیم؟
   توان ورودی به مقاومت را زیر مقدار نامی (0.5 وات) نگه دارید و از طراحی مناسب PCB با دفع حرارت کافی اطمینان حاصل کنید. استفاده از فرمول \( P = I^2 \times R \) برای محاسبه توان ضروری است.
