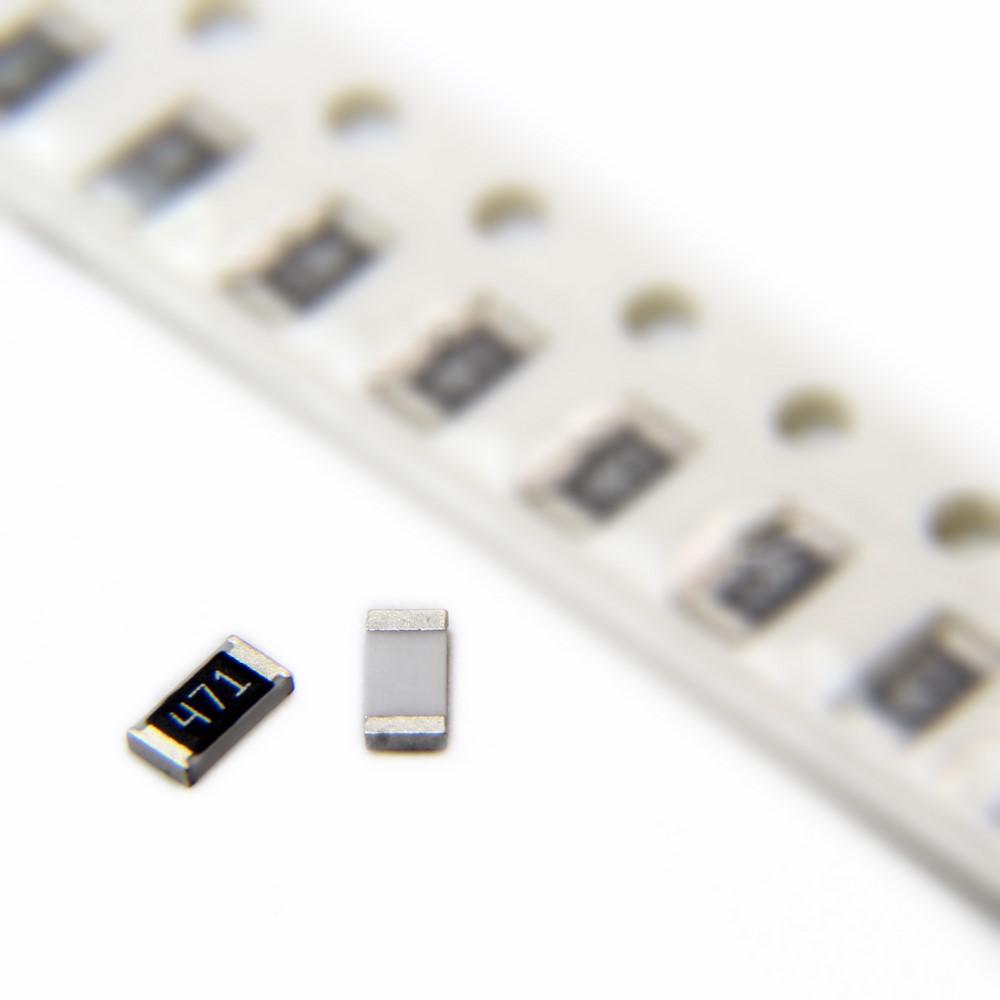

مقاومت اس ام دی 470اهم 470ohm smd 1210

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، نصب آسان و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارهای الکترونیکی مدرن هستند. مقاومت 470 اهم در پکیج 1210 یکی از این محصولات است که به طور خاص برای کاربردهای با توان متوسط و فضای محدود طراحی شده است. در این مقاله، به بررسی ویژگی‌های فنی این مقاومت بر اساس دیتاشیت‌های استاندارد و کاربردهای آن می‌پردازیم.

 مشخصات فنی مقاومت 470 اهم SMD 1210
1. مقاومت نامی (Nominal Resistance):
   این مقاومت دارای مقدار نامی 470 اهم است که به صورت دقیق با تلرانس مشخص (معمولاً ±1% یا ±5%) ارائه می‌شود. تلرانس پایین‌تر نشان‌دهنده دقت بالاتر در کاربردهای حساس است.

2. ابعاد فیزیکی (Package Size):
   پکیج 1210 معادل ابعاد 3.2 میلی‌متر طول، 2.5 میلی‌متر عرض و حدود 0.5 تا 0.6 میلی‌متر ارتفاع است (بر اساس استاندارد متریک 3225). این ابعاد، تعادلی بین توان تحملی و فضای اشغالی روی برد ایجاد می‌کند.

3. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 0.25 وات (1/4W) یا 0.5 وات (1/2W) است، بسته به سازنده و نوع لایه ضخیم (Thick Film) یا نازک (Thin Film) بودن آن. این توان برای کاربردهای عمومی مانند محدود کردن جریان یا تنظیم ولتاژ کافی است.

4. محدوده دمای کاری (Operating Temperature):
   این مقاومت می‌تواند در دماهای بین -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد عملکرد پایداری داشته باشد، که آن را برای محیط‌های صنعتی و شرایط سخت مناسب می‌کند.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد. این مشخصه نشان‌دهنده میزان تغییر مقاومت در برابر تغییرات دما است و برای کاربردهای دقیق اهمیت دارد.

6. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری این مقاومت معمولاً بین 200 تا 300 ولت (DC یا RMS) است، که بستگی به طراحی و مواد سازنده دارد. این مقدار، ایمنی و پایداری آن را در مدارهای مختلف تضمین می‌کند.

7. فناوری ساخت:
   این مقاومت اغلب از نوع Thick Film است که با استفاده از لایه‌های سرامیکی و مواد مقاومتی ساخته می‌شود. این فناوری، هزینه تولید را کاهش داده و مقاومت را برای تولید انبوه ایده‌آل می‌کند.

 مزایای مقاومت 470 اهم SMD 1210
- اندازه مناسب: پکیج 1210 نسبت به پکیج‌های کوچک‌تر (مانند 0603 یا 0402) توان بیشتری تحمل می‌کند و نسبت به پکیج‌های بزرگ‌تر (مانند 2512) فضای کمتری اشغال می‌کند.
- نصب آسان: طراحی SMD امکان لحیم‌کاری خودکار با استفاده از تکنولوژی Reflow یا Wave Soldering را فراهم می‌کند.
- پایداری حرارتی: مقاومت در برابر تغییرات دما و تنش‌های حرارتی، طول عمر بالایی را تضمین می‌کند.

 کاربردها
مقاومت 470 اهم SMD 1210 در موارد زیر به کار می‌رود:
- مدارات LED: به عنوان محدودکننده جریان برای درایو LEDها.
- منابع تغذیه: تنظیم ولتاژ و محافظت از قطعات حساس.
- الکترونیک مصرفی: مانند موبایل، تبلت و دستگاه‌های هوشمند.
- اتوماسیون صنعتی: در سنسورها و کنترل‌کننده‌ها.

 نکات نصب و استفاده
- لحیم‌کاری: دمای لحیم‌کاری نباید از 260 درجه سانتی‌گراد برای بیش از 10 ثانیه تجاوز کند تا از آسیب به لایه مقاومتی جلوگیری شود.
- طراحی PCB: فاصله مناسب پدها و استفاده از پدهای استاندارد 1210 برای اتصال ایمن ضروری است.
- محدودیت توان: از اعمال توان بیش از مقدار نامی خودداری کنید تا از گرم شدن بیش از حد و کاهش عمر قطعه جلوگیری شود.

 نتیجه‌گیری
مقاومت 470 اهم SMD 1210 یک انتخاب هوشمندانه برای پروژه‌هایی است که نیاز به تعادل بین توان، دقت و اندازه دارند. این قطعه با ویژگی‌های فنی مناسب و قابلیت اطمینان بالا، در بسیاری از کاربردهای الکترونیکی جایگاه ویژه‌ای دارد. برای اطلاعات دقیق‌تر، توصیه می‌شود دیتاشیت محصول از تولیدکنندگان معتبر مانند Vishay، Yageo یا Panasonic بررسی شود.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 1210 با 1206 چیست؟
   پکیج 1210 (3.2x2.5 میلی‌متر) کمی بزرگ‌تر از 1206 (3.2x1.6 میلی‌متر) است و معمولاً توان بیشتری (تا 0.5 وات) نسبت به 1206 (0.25 وات) تحمل می‌کند. انتخاب بین این دو به نیاز توان و فضای برد بستگی دارد.

2. آیا می‌توان از این مقاومت در مدارهای فرکانس بالا استفاده کرد؟
   بله، اما برای فرکانس‌های بسیار بالا، باید به پارازیت‌های القایی و ظرفیت خازنی مقاومت توجه کرد. در چنین مواردی، مقاومت‌های Thin Film یا نوع خاصی از SMD توصیه می‌شود.

3. چگونه تلرانس مقاومت را تشخیص دهیم؟
   تلرانس معمولاً در دیتاشیت یا کدگذاری روی بسته‌بندی مشخص می‌شود. برای مقاومت‌های SMD، ممکن است با حرف (مثلاً F برای ±1% یا J برای ±5%) یا از طریق رنگ‌بندی (در صورت وجود) قابل شناسایی باشد.
