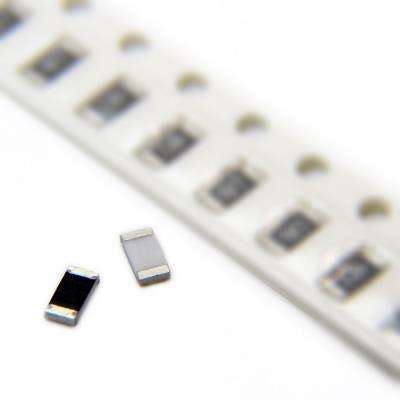

مقاومت اس ام دی 47اهم 47ohm smd 2512

مقاومت SMD (Surface-Mount Device) با مقدار 47 اهم و بسته‌بندی 2512 یکی از اجزای پرکاربرد در طراحی مدارات الکترونیکی مدرن است. این نوع مقاومت به دلیل ابعاد استاندارد، توان بالا و سازگاری با فرآیندهای تولید خودکار، در صنایع مختلف از جمله مخابرات، خودروسازی، تجهیزات پزشکی و لوازم الکترونیکی مصرفی استفاده می‌شود. در ادامه، به بررسی جامع مشخصات فنی این محصول بر اساس اطلاعات دیتاشیت‌های استاندارد و ویژگی‌های متداول آن می‌پردازیم.

 مشخصات فنی مقاومت 47 اهم SMD 2512
1. مقاومت الکتریکی (Resistance Value):
   مقدار نامی این مقاومت 47 اهم (±47Ω) است که در رنج استاندارد سری E12 یا E24 قرار دارد. تلورانس آن معمولاً در محدوده ±1% (F) یا ±5% (J) عرضه می‌شود، که بسته به سازنده و سری محصول متفاوت است.

2. ابعاد و بسته‌بندی (Package Size):
   کد 2512 به استاندارد JEDEC اشاره دارد که ابعاد آن 6.35 میلی‌متر طول، 3.2 میلی‌متر عرض و ارتفاع تقریبی 0.55 میلی‌متر است (معادل 0.25 اینچ × 0.125 اینچ در واحد امپریال). این اندازه تعادل مناسبی بین توان بالا و اشغال فضای کم روی برد فراهم می‌کند.

3. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً 1 وات (1W) است، هرچند در برخی سری‌ها ممکن است تا 2 وات نیز برسد. این مشخصه به دمای محیط (معمولاً 70 درجه سانتی‌گراد) و شرایط خنک‌سازی بستگی دارد.

4. ضریب دمایی مقاومت (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد (برای مقاومت‌های Thick Film). این بدان معناست که با تغییر دما، مقدار مقاومت به‌صورت خطی تغییر می‌کند، اما این تغییر در کاربردهای عمومی قابل‌قبول است.

5. ولتاژ کاری (Voltage Rating):
   حداکثر ولتاژ کاری این مقاومت معمولاً 200 تا 250 ولت است، که با استفاده از فرمول \( V = \sqrt{P \times R} \) (ولتاژ = جذر توان × مقاومت) قابل محاسبه است. برای 47 اهم و 1 وات، ولتاژ تئوری حدود 6.86 ولت خواهد بود، اما در عمل، ولتاژ نامی توسط سازنده تعیین می‌شود.

6. نوع ساختار (Construction):
   این مقاومت معمولاً از نوع Thick Film (فیلم ضخیم) است که با استفاده از فرآیند چاپ لایه مقاومتی سرامیکی روی یک بستر آلومینا ساخته می‌شود. دو سر آن با ترمینال‌های فلزی (معمولاً نیکل و قلع) برای لحیم‌کاری پوشیده شده است.

7. محدوده دمای کاری (Operating Temperature Range):
   دمای کاری این قطعه معمولاً از -55 درجه سانتی‌گراد تا +155 یا +170 درجه سانتی‌گراد است، که آن را برای محیط‌های صنعتی و شرایط سخت مناسب می‌کند.

8. ویژگی‌های اضافی:
   - مقاومت در برابر رطوبت (Moisture Resistance): طراحی این مقاومت به‌گونه‌ای است که در برابر رطوبت و شرایط محیطی مقاوم باشد.
   - ترمینیشن بدون سرب (Lead-Free Termination): اکثر مدل‌های امروزی با استاندارد RoHS سازگار هستند و از مواد بدون سرب استفاده می‌کنند.

 کاربردها
- محدود کردن جریان (Current Limiting): در مدارات LED یا ترانزیستورها برای تنظیم جریان.
- تقسیم ولتاژ (Voltage Divider): در کنار مقاومت‌های دیگر برای ایجاد نقاط ولتاژ خاص.
- فیلتراسیون سیگنال: در فیلترهای بالاگذر یا پایین‌گذر در کنار خازن‌ها.
- تطبیق امپدانس (Impedance Matching): در مدارات RF یا مخابراتی.

 مزایا و محدودیت‌ها
- مزایا: ابعاد کوچک، توان بالا، قیمت اقتصادی، سازگاری با نصب سطحی (SMT)، و تنوع تلورانس.
- محدودیت‌ها: در مقایسه با مقاومت‌های Thin Film، نویز بیشتری دارد و دقت کمتری در کاربردهای با حساسیت بالا ارائه می‌دهد.

 نکات طراحی و نصب
برای استفاده بهینه از این مقاومت در طراحی PCB، الگوی لحیم‌کاری (Land Pattern) استاندارد 2512 باید رعایت شود. فاصله مناسب پدها و استفاده از لحیم‌کاری Reflow یا Wave توصیه می‌شود. همچنین، باید به دمای عملیاتی و نیاز به خنک‌سازی توجه شود تا از کاهش عمر قطعه جلوگیری گردد.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 47 اهم 2512 با سایر اندازه‌ها مثل 1206 چیست؟
   مقاومت 2512 نسبت به 1206 ابعاد بزرگ‌تری دارد (6.35×3.2 میلی‌متر در مقابل 3.2×1.6 میلی‌متر) و توان نامی بیشتری (معمولاً 1W در مقابل 0.25W) ارائه می‌دهد. این ویژگی آن را برای کاربردهایی با جریان یا توان بالاتر مناسب‌تر می‌کند.

2. آیا این مقاومت برای مدارات پرسرعت مناسب است؟
   برای مدارات پرسرعت یا فرکانس بالا، مقاومت‌های Thin Film با نویز کمتر و TCR پایین‌تر توصیه می‌شوند. مقاومت 47 اهم 2512 از نوع Thick Film بیشتر برای کاربردهای عمومی و توان بالا مناسب است.

3. چگونه می‌توان تلورانس مقاومت را تشخیص داد؟
   تلورانس معمولاً در دیتاشیت یا کدگذاری محصول مشخص می‌شود. برای مثال، در کدهایی مثل "RC2512FK-0747RL"، حرف "F" نشان‌دهنده تلورانس ±1% و "J" نشان‌دهنده ±5% است. در صورت عدم دسترسی به دیتاشیت، باید به مشخصات فروشنده مراجعه کرد.
