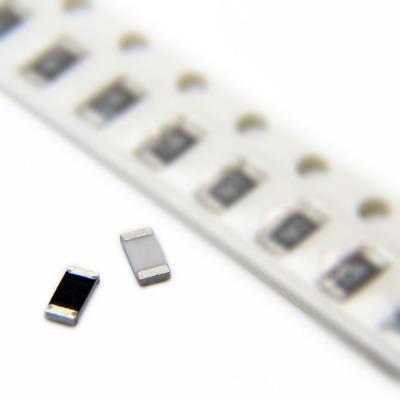

مقاومت اس ام دی 3.6اهم 3.6ohm smd 1210

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد در طراحی‌های الکترونیکی مدرن به طور گسترده‌ای مورد استفاده قرار می‌گیرند. مقاومت 3.6 اهم در بسته‌بندی 1210 یکی از این قطعات پرکاربرد است که در ادامه به بررسی مشخصات فنی، کاربردها و ویژگی‌های آن بر اساس اطلاعات استاندارد دیتاشیت‌ها و اصول مهندسی می‌پردازیم.

 مشخصات فنی مقاومت SMD 1210 - 3.6 اهم
1. اندازه بسته‌بندی (Package Size):

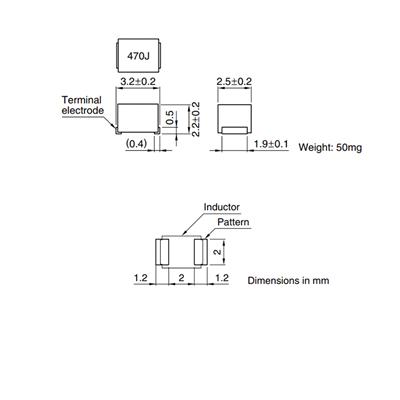

   کد 1210 نشان‌دهنده ابعاد فیزیکی مقاومت است که به صورت استاندارد در واحد امپریال 0.12 اینچ طول و 0.10 اینچ عرض (تقریباً 3.2 میلی‌متر × 2.5 میلی‌متر) تعریف می‌شود. این اندازه در سیستم متریک به 3225 معروف است. این ابعاد تعادل مناسبی بین استحکام مکانیکی و کاهش فضای اشغالی روی بورد فراهم می‌کند.

2. مقاومت الکتریکی (Resistance Value):
   مقدار نامی 3.6 اهم (Ω) این مقاومت دقت بالایی را برای کاربردهایی که نیاز به کنترل دقیق جریان دارند، ارائه می‌دهد. تلورانس معمول این مقاومت‌ها بسته به سازنده بین ±1% (دقت بالا) تا ±5% (استاندارد) متغیر است.

3. توان نامی (Power Rating):
   مقاومت‌های 1210 معمولاً توانی بین 0.25 وات (1/4W) تا 0.5 وات (1/2W) را تحمل می‌کنند. این مقدار به دمای محیط و نوع مواد سازنده بستگی دارد. برای اطمینان از عملکرد بهینه، باید دیتاشیت خاص سازنده بررسی شود تا حداکثر توان قابل تحمل مشخص گردد.

4. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت‌ها معمولاً بین ±100 ppm/°C تا ±200 ppm/°C است. این مشخصه نشان می‌دهد که با تغییر دما، مقاومت تا چه حد تغییر می‌کند و برای کاربردهای حساس به دما بسیار مهم است.

5. ولتاژ کاری (Operating Voltage):
   حداکثر ولتاژ کاری این مقاومت‌ها با رابطه \( V = \sqrt{P \times R} \) محاسبه می‌شود. برای یک مقاومت 3.6 اهم با توان 0.5 وات، ولتاژ حداکثر حدود 1.34 ولت خواهد بود. این مقدار باید با دیتاشیت سازنده تطبیق داده شود.

6. مواد و ساختار:
   این مقاومت‌ها معمولاً از نوع Thick Film (فیلم ضخیم) هستند که با استفاده از لایه‌ای از مواد مقاومتی روی یک بستر سرامیکی ساخته می‌شوند. این ساختار دوام بالا و هزینه تولید مقرون‌به‌صرفه‌ای را فراهم می‌کند.

7. دمای کاری (Operating Temperature Range):
   محدوده دمای کاری استاندارد برای این نوع مقاومت‌ها معمولاً بین -55°C تا +155°C است، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌کند.

 مزایا و ویژگی‌های کلیدی
- اندازه فشرده: مناسب برای طراحی‌های با چگالی بالا مانند بردهای الکترونیکی موبایل‌ها و تجهیزات پزشکی.
- پایداری حرارتی: ضریب دمایی پایین، تغییرات مقاومت را در دماهای مختلف به حداقل می‌رساند.
- نصب آسان: طراحی SMD امکان لحیم‌کاری خودکار و تولید انبوه را فراهم می‌کند.
- هزینه مناسب: نسبت به عملکرد، قیمت رقابتی دارد و گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

 کاربردها
- مدارات محدود کننده جریان: استفاده در LEDها یا سنسورها برای تنظیم جریان.
- منابع تغذیه: به عنوان بخشی از فیلترها یا تنظیم‌کننده‌ها.
- الکترونیک خودرو: به دلیل تحمل دمایی بالا در سیستم‌های ECU یا سنسورهای خودرو.
- گجت‌های مصرفی: مانند گوشی‌های هوشمند، تبلت‌ها و دستگاه‌های IoT.

 نکات طراحی و نصب
- لحیم‌کاری: استفاده از پروفایل دمایی مناسب برای جلوگیری از آسیب به مقاومت (معمولاً طبق استاندارد JEDEC).
- فضای PCB: رعایت الگوی پیشنهادی (Land Pattern) برای اتصال ایمن و کاهش خطر اتصال کوتاه.
- محاسبات حرارتی: اطمینان از اینکه دمای عملیاتی از حد مجاز فراتر نرود.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 1210 با 0805 چیست؟
   مقاومت 1210 بزرگ‌تر از 0805 (2.0mm × 1.25mm) است و به همین دلیل توان بیشتری (تا 0.5 وات) را تحمل می‌کند، در حالی که 0805 معمولاً تا 0.125 وات توان دارد. انتخاب بین این دو به نیاز توان و فضای موجود بستگی دارد.

2. آیا مقاومت 3.6 اهم 1210 برای کاربردهای فرکانس بالا مناسب است؟
   مقاومت‌های Thick Film در فرکانس‌های بالا ممکن است رفتار پارازیتی (خازنی یا القایی) نشان دهند. برای کاربردهای RF، بهتر است از مقاومت‌های Thin Film یا نوع خاصی با مشخصات فرکانسی تأییدشده استفاده شود.

3. چگونه می‌توان عمر مفید این مقاومت را افزایش داد؟
   با کار کردن در کمتر از 70% توان نامی، رعایت دمای محیطی مناسب و استفاده از سیستم خنک‌کننده در صورت نیاز، می‌توان عمر مقاومت را به طور قابل‌توجهی افزایش داد.

این بررسی حرفه‌ای بر اساس اطلاعات عمومی دیتاشیت‌ها و استانداردهای صنعتی تهیه شده است. برای جزئیات دقیق‌تر، توصیه می‌شود دیتاشیت محصول خاص از سازنده (مثل Vishay، Yageo یا KEMET) مطالعه شود.
