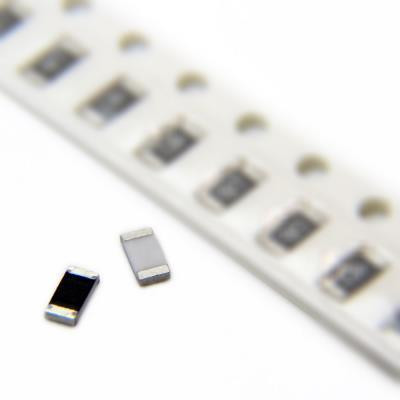

مقاومت 3اهم 1درصد 3ohm smd 1% 1206

مقاومت‌های سطح‌نصب (SMD) از جمله پرکاربردترین قطعات در طراحی مدارات الکترونیکی مدرن هستند که به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فرآیندهای تولید خودکار، در صنایع مختلف از جمله الکترونیک مصرفی، خودروسازی و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. در این مقاله، به بررسی مشخصات فنی و ویژگی‌های مقاومت SMD با مقدار 3 اهم، تحمل 1% و پکیج 1206، با استناد به استانداردهای صنعتی و دیتاشیت‌های رایج تولیدکنندگان معتبر (مانند Vishay، Yageo یا ROHM) می‌پردازیم.

 مشخصات فنی کلیدی
1. مقاومت نامی (Nominal Resistance):
   این مقاومت دارای مقدار نامی 3 اهم (3Ω) است که به صورت دقیق برای کاربردهایی طراحی شده که نیاز به کنترل جریان یا تقسیم ولتاژ با دقت بالا دارند.

2. تحمل (Tolerance):
   با تحمل 1%، این قطعه در رده مقاومت‌های دقیق دسته‌بندی می‌شود. این بدان معناست که مقدار واقعی مقاومت می‌تواند در بازه 2.97 تا 3.03 اهم قرار گیرد، که برای مدارات حساس به تغییرات کوچک مقاومت ایده‌آل است.

3. پکیج (Package):
   پکیج 1206 یک استاندارد متداول در مقاومت‌های SMD است که ابعاد آن به صورت تقریبی 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع) تعریف می‌شود. این اندازه تعادل مناسبی بین توان حرارتی و فضای اشغال‌شده روی برد فراهم می‌کند.

4. توان نامی (Power Rating):
   مقاومت‌های 1206 معمولاً توان نامی 0.25 وات (1/4W) دارند. این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن یا انحراف از مشخصات خود در دمای محیط (معمولاً 70 درجه سانتی‌گراد) تحمل کند. برای کاربردهایی با توان بالاتر، باید دمای محیط یا جریان عبوری را مدیریت کرد.

5. ضریب دمایی مقاومت (TCR - Temperature Coefficient of Resistance):
   بسته به تکنولوژی ساخت (معمولاً فیلم ضخیم یا Thick Film)، ضریب دمایی این مقاومت‌ها معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد. این مشخصه نشان‌دهنده تغییرات مقاومت در اثر تغییرات دما است و برای کاربردهای دقیق، باید در طراحی مدنظر قرار گیرد.

6. حداکثر ولتاژ کاری (Maximum Working Voltage):
   ولتاژ کاری این مقاومت معمولاً تا 200 ولت تعریف می‌شود، اما این مقدار با قانون توان (P = V²/R) محدود می‌شود. برای 3 اهم و 0.25 وات، ولتاژ موثر حداکثر حدود 0.866 ولت خواهد بود (√(0.25 × 3)).

7. دمای کاری (Operating Temperature Range):
   محدوده دمای عملیاتی استاندارد برای این نوع مقاومت‌ها از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

 تکنولوژی ساخت
مقاومت‌های SMD 1206 معمولاً از نوع فیلم ضخیم (Thick Film) هستند که با لایه‌نشانی مواد مقاومتی روی یک بستر سرامیکی تولید می‌شوند. این تکنولوژی هزینه تولید را کاهش داده و پایداری مناسبی را در برابر شرایط محیطی مانند رطوبت و دما فراهم می‌کند. با این حال، برای کاربردهای با دقت بالاتر یا ضریب دمایی کمتر، می‌توان از مقاومت‌های فیلم نازک (Thin Film) استفاده کرد که البته گران‌تر هستند.

 کاربردها
- الکترونیک مصرفی: در مدارات منبع تغذیه، رگولاتورها و فیلترها.
- صنعت خودروسازی: در واحدهای کنترل الکترونیکی (ECU) و سنسورها.
- تجهیزات پزشکی: در دستگاه‌های اندازه‌گیری دقیق که نیاز به پایداری مقاومت دارند.
- اتوماسیون صنعتی: در کنترل‌کننده‌های PLC و سیستم‌های مانیتورینگ.

 مزایا
- دقت بالا: تحمل 1% امکان استفاده در مدارات حساس را فراهم می‌کند.
- اندازه compact: پکیج 1206 فضای کمی روی PCB اشغال می‌کند.
- سازگاری با تولید انبوه: مناسب برای فرآیندهای نصب سطحی خودکار (SMT).

 محدودیت‌ها
- محدودیت توان: برای کاربردهای با توان بالا مناسب نیست.
- حساسیت به دما: ضریب دمایی نسبتاً بالا در مقایسه با مقاومت‌های MELF یا فیلم نازک.

 نکات طراحی
برای استفاده از این مقاومت در طراحی PCB، توصیه می‌شود الگوی پد (Land Pattern) استاندارد JEDEC را رعایت کنید. ابعاد پیشنهادی پد برای لحیم‌کاری Reflow معمولاً شامل فاصله 1.2 میلی‌متر بین پدها و عرض پد 1.5 میلی‌متر است. همچنین، مدیریت حرارتی برد برای جلوگیری از دمای بیش از حد قطعه ضروری است.

 سوالات متداول (FAQ)

1. آیا مقاومت 3 اهم 1206 با تحمل 1% برای مدارات پرقدرت مناسب است؟
   خیر، این مقاومت با توان نامی 0.25 وات برای کاربردهای کم‌مصرف طراحی شده است. برای مدارات پرقدرت، باید از مقاومت‌هایی با توان بالاتر (مانند پکیج 2512 یا مقاومت‌های سیمی) استفاده کرد.

2. چگونه می‌توانم مقدار این مقاومت را روی برد تشخیص دهم؟
   مقاومت‌های SMD 1206 معمولاً با کد سه‌رقمی یا چهاررقمی مشخص می‌شوند. برای 3 اهم با تحمل 1%， ممکن است کد "3R0" یا "03R0" روی آن حک شده باشد. اگر کدی وجود نداشت، باید از مولتی‌متر استفاده کنید.

3. آیا دمای محیط بر عملکرد این مقاومت تأثیر می‌گذارد؟
   بله، با افزایش دما، مقدار مقاومت به دلیل ضریب دمایی (TCR) تغییر می‌کند. برای کاربردهای حساس، باید دمای کاری را در محدوده مشخصات (زیر 155 درجه سانتی‌گراد) نگه داشت و از خنک‌کننده مناسب استفاده کرد.

این محتوا با دقت و بر اساس اطلاعات فنی استاندارد تهیه شده و می‌تواند به عنوان مرجع برای مهندسان، دانشجویان یا علاقه‌مندان به الکترونیک مورد استفاده قرار گیرد.
