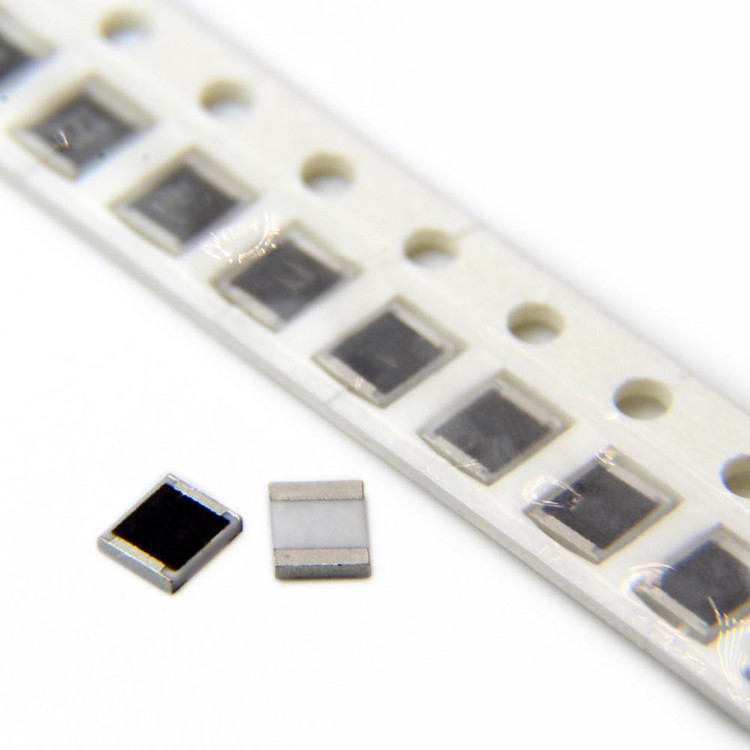

مقاومت اس ام دی 82اهم 82OHM SMD 1210

مقاومت‌های SMD (Surface-Mount Device) از جمله قطعات پرکاربرد در طراحی مدارهای الکترونیکی مدرن هستند که به دلیل ابعاد کوچک، نصب آسان و عملکرد قابل اعتماد، در صنایع مختلف از جمله خودروسازی، مخابرات و تجهیزات پزشکی استفاده می‌شوند. مقاومت 82 اهم SMD در سایز 1210 (که معادل 3225 متریک است) یکی از این محصولات است که در ادامه به بررسی مشخصات فنی و کاربردهای آن بر اساس اطلاعات دیتاشیت‌های رایج می‌پردازیم.

 مشخصات فنی مقاومت 82 اهم SMD 1210
1. مقاومت نامی (Resistance Value):
   این مقاومت دارای مقدار نامی 82 اهم است که در رنج استاندارد E24 و E96 قرار می‌گیرد و برای کاربردهای دقیق و عمومی مناسب است.

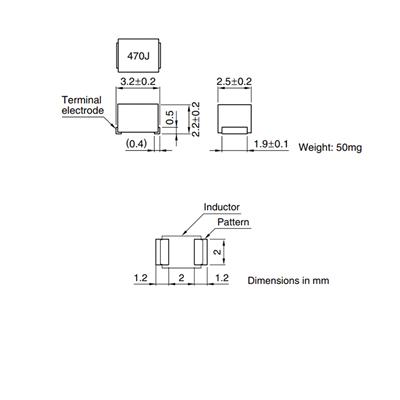

2. ابعاد فیزیکی (Package Size):
   سایز 1210 به ابعاد 3.2 میلی‌متر طول و 2.5 میلی‌متر عرض اشاره دارد. این سایز تعادل مناسبی بین توان تحمل و فضای اشغالی روی PCB ارائه می‌دهد.

3. تلورانس (Tolerance):
   بسته به سازنده (مانند TE Connectivity، Panasonic یا Vishay)، تلورانس این مقاومت معمولاً در بازه ±1% (دقت بالا) یا ±5% (کاربرد عمومی) عرضه می‌شود. تلورانس ±1% برای کاربردهای حساس مانند حسگرها و مدارات دقیق ایده‌آل است.

4. توان نامی (Power Rating):
   توان این مقاومت در سایز 1210 معمولاً بین 0.5 وات تا 0.75 وات (در دمای 70 درجه سانتی‌گراد) است. برای مثال، مدل CRGP1210F82R از TE Connectivity توان 0.75 وات را پشتیبانی می‌کند که برای کاربردهای با جریان متوسط مناسب است.

5. ضریب دمایی مقاومت (TCR - Temperature Coefficient of Resistance):
   ضریب دمایی معمولاً در بازه ±100 ppm/°C تا ±200 ppm/°C قرار دارد. این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است و برای محیط‌های با دمای متغیر اهمیت دارد.

6. ولتاژ کاری (Voltage Rating):
   ولتاژ نامی این مقاومت معمولاً تا 200 ولت است (مانند مدل CRGP1210F82R)، که آن را برای مدارات با ولتاژ متوسط مناسب می‌سازد.

7. تکنولوژی ساخت (Resistor Technology):
   این مقاومت اغلب از نوع Thick Film (فیلم ضخیم) است که با استفاده از لایه‌های سرامیکی و مواد مقاومتی ساخته می‌شود. این فناوری هزینه تولید را کاهش داده و قابلیت اطمینان بالایی ارائه می‌دهد.

8. دمای کاری (Operating Temperature):
   رنج دمایی استاندارد از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است، که این قطعه را برای شرایط محیطی سخت نیز قابل استفاده می‌کند.

9. استانداردهای صنعتی:
   بسیاری از مدل‌های این مقاومت (مانند سری ERJ از Panasonic) با استاندارد AEC-Q200 سازگار هستند، که نشان‌دهنده قابلیت استفاده در کاربردهای خودرویی است.

 مزایا و ویژگی‌های کلیدی
- اندازه compact: سایز 1210 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.
- پایداری حرارتی: ضریب دمایی 낮، عملکرد قابل اعتماد را در دماهای مختلف تضمین می‌کند.
- مقاومت در برابر پالس: مدل‌هایی مانند CRGP از TE Connectivity به‌طور خاص برای تحمل پالس‌های ولتاژی طراحی شده‌اند.
- نصب آسان: طراحی SMD امکان لحیم‌کاری خودکار با فرآیندهای Reflow یا Wave Soldering را فراهم می‌کند.

 کاربردها
- الکترونیک خودرو: استفاده در سیستم‌های مدیریت موتور و حسگرها.
- تجهیزات مخابراتی: مدارات RF و فیلترها.
- دستگاه‌های پرتابل: مانند تلفن‌های همراه و گجت‌های هوشمند به دلیل اندازه کوچک.
- منابع تغذیه: تنظیم جریان و ولتاژ در مدارات سوئیچینگ.

 تحلیل حرفه‌ای
مقاومت 82 اهم SMD 1210 به دلیل ترکیب توان بالا، دقت مناسب و اندازه متوسط، گزینه‌ای ایده‌آل برای طراحی‌هایی است که نیاز به تعادل بین عملکرد و فضای اشغالی دارند. در مقایسه با سایزهای کوچکتر مانند 0603 یا 0402، این مقاومت توان بیشتری را تحمل می‌کند و در عین حال نسبت به سایزهای بزرگ‌تر مانند 2512، فضای کمتری اشغال می‌کند. فناوری Thick Film آن هزینه تولید را بهینه کرده و برای تولید انبوه مناسب است، هرچند در کاربردهای بسیار دقیق (مانند مدارات RF با TCR کمتر از ±25 ppm/°C)، ممکن است به گزینه‌های Thin Film یا MELF نیاز باشد.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 82 اهم SMD 1210 با مقاومت 82 اهم Through-Hole چیست؟
   مقاومت SMD 1210 به صورت سطحی نصب می‌شود و ابعاد کوچکتری دارد، در حالی که مقاومت Through-Hole دارای پایه‌های سیمی برای نصب در سوراخ‌های PCB است. SMD برای تولید خودکار و مدارات فشرده مناسب‌تر است، اما Through-Hole در تعمیرات دستی ساده‌تر است.

2. آیا این مقاومت برای کاربردهای High-Power مناسب است؟
   با توان 0.5 تا 0.75 وات، این مقاومت برای کاربردهای با توان متوسط مناسب است. برای کاربردهای High-Power (بالاتر از 1 وات)، بهتر است از سایزهای بزرگ‌تر مانند 2512 یا مقاومت‌های خاص‌تر استفاده شود.

3. چگونه می‌توان از دیتاشیت مطمئن شد که این مقاومت با پروژه من سازگار است؟
   باید پارامترهایی مانند توان نامی، ولتاژ کاری، تلورانس و ضریب دمایی را با نیازهای پروژه مقایسه کنید. همچنین مطمئن شوید که فرآیند لحیم‌کاری (Reflow/Wave) و شرایط محیطی (دما و رطوبت) با مشخصات دیتاشیت سازگار است.
