دیود فست 4نانوثانیه 200میلی آمپر 75ولت غیرریل JAN 1N4148

دیود JAN 1N4148 یک دیود سیگنال سوئیچینگ سریع از نوع سیلیکونی است که به دلیل عملکرد قابل اعتماد، هزینه پایین و کاربرد گسترده در صنایع نظامی، صنعتی و تجاری، یکی از محبوب‌ترین دیودهای موجود در بازار محسوب می‌شود. پیشوند "JAN" (مخفف Joint Army-Navy) نشان‌دهنده استاندارد نظامی ایالات متحده است که این دیود را برای استفاده در شرایط سخت و کاربردهای با قابلیت اطمینان بالا (High-Reliability) مناسب می‌سازد. در ادامه، ویژگی‌های فنی، مشخصات و کاربردهای این دیود را به‌صورت حرفه‌ای و بر اساس اطلاعات دیتاشیت بررسی می‌کنیم.

 مشخصات فنی کلیدی (بر اساس دیتاشیت JAN 1N4148)
1. ولتاژ معکوس حداکثر (VRRM):
   این دیود توانایی تحمل ولتاژ معکوس تا 100 ولت را دارد. این مشخصه آن را برای کاربردهایی که نیاز به مقاومت در برابر ولتاژهای معکوس بالا دارند، ایده‌آل می‌کند.

2. جریان مستقیم حداکثر (IF):
   حداکثر جریان مستقیم پیوسته 200 میلی‌آمپر (در برخی دیتاشیت‌ها تا 300 میلی‌آمپر ذکر شده) و جریان لحظه‌ای حداکثر (IFSM) تا 2 آمپر برای پالس‌های کوتاه‌مدت (1 میکروثانیه) است. این ویژگی برای سوئیچینگ سریع و محافظت از مدارها مناسب است.

3. زمان بازیابی معکوس (trr):
   یکی از بارزترین ویژگی‌های JAN 1N4148، زمان بازیابی معکوس بسیار پایین آن، حداکثر 4 نان ثانیه، است. این سرعت بالا، دیود را برای کاربردهای فرکانس بالا (تا 100 مگاهرتز) و سوئیچینگ سریع ایده‌آل می‌کند.

4. افت ولتاژ مستقیم (VF):
   در حالت بایاس مستقیم، افت ولتاژ این دیود در حدود 0.7 ولت در جریان 10 میلی‌آمپر است و حداکثر به 1 ولت در جریان نامی می‌رسد. این مقدار نشان‌دهنده کارایی خوب در انتقال جریان است.

5. ظرفیت خازنی (CD):
   ظرفیت پارازیتی دیود در حدود 4 پیکوفاراد است که برای کاربردهای فرکانس بالا قابل قبول بوده و اثر کمی بر عملکرد مدار دارد.

6. دمای کاری و ذخیره‌سازی:
   محدوده دمای عملیاتی JAN 1N4148 از -65 درجه سانتی‌گراد تا +175 درجه سانتی‌گراد است. این ویژگی به دلیل استاندارد نظامی، مقاومت دیود را در شرایط محیطی سخت تضمین می‌کند.

7. پکیج و ساختار فیزیکی:

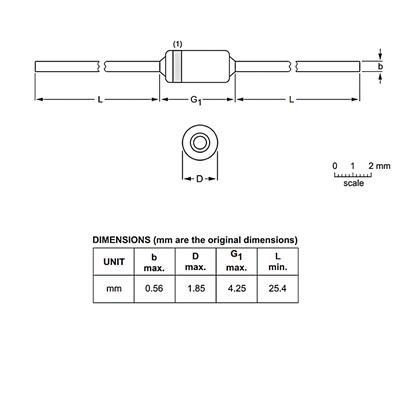

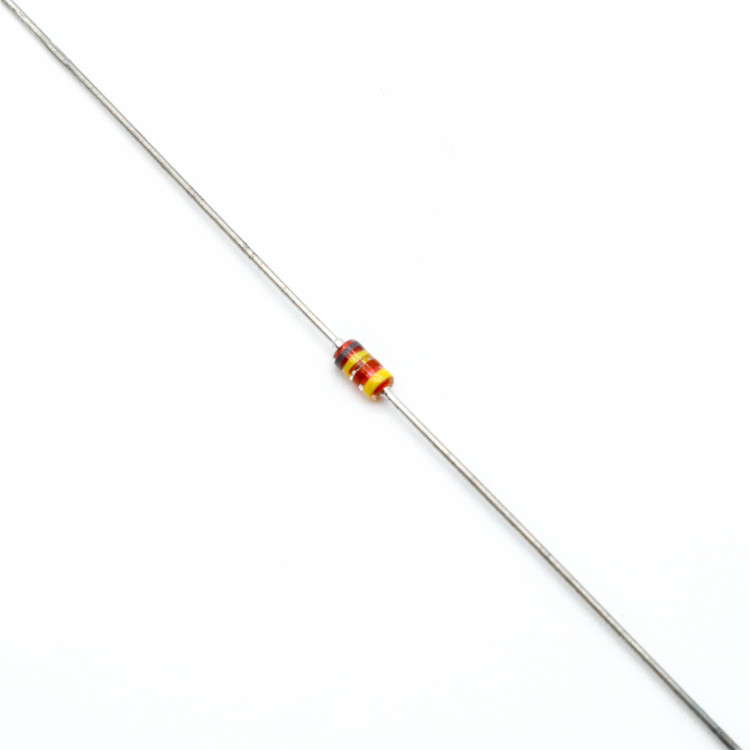

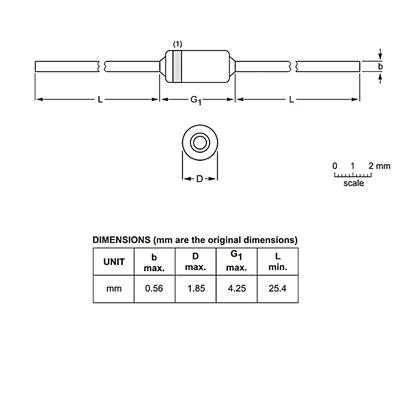

   این دیود معمولاً در پکیج شیشه‌ای DO-35 (SOD27) عرضه می‌شود که ساختاری مستحکم و مناسب برای نصب دستی یا خودکار دارد. وزن تقریبی آن حدود 105 میلی‌گرم است.

 ویژگی‌های برجسته
- سرعت سوئیچینگ بالا: با زمان بازیابی معکوس 4 نان ثانیه، JAN 1N4148 انتخابی عالی برای مدارات دیجیتال و RF است.
- استاندارد نظامی: طراحی و تولید تحت استاندارد JAN، این دیود را برای کاربردهای حیاتی و حساس مانند هوافضا و تجهیزات نظامی مناسب می‌کند.
- انعطاف‌پذیری: سازگاری با انواع مدارات از جمله یک‌سوسازی سیگنال، محافظت در برابر ولتاژ معکوس و سوئیچینگ منطقی.
- هزینه پایین: علی‌رغم کیفیت بالا، این دیود همچنان اقتصادی و در دسترس است.

 کاربردها
1. مدارات سوئیچینگ سریع: به دلیل سرعت بالای تغییر حالت، در مدارات منطقی دیجیتال و سیستم‌های RF استفاده می‌شود.
2. محافظت از قطعات: برای جلوگیری از آسیب به قطعات حساس در برابر ولتاژهای معکوس یا پالس‌های ناخواسته.
3. یک‌سوسازی سیگنال: تبدیل جریان متناوب (AC) به مستقیم (DC) در کاربردهای کم‌جریان.
4. تجهیزات نظامی و هوافضا: با توجه به استاندارد JAN، در سیستم‌هایی که نیاز به تحمل شرایط سخت دارند، کاربرد دارد.

 تحلیل عملکرد
دیود JAN 1N4148 به دلیل ساختار سیلیکونی و PN Junction باکیفیت، در حالت بایاس مستقیم به‌سرعت وارد فاز هدایت می‌شود و در حالت معکوس، به دلیل منطقه تخلیه وسیع، جریان نشتی بسیار پایینی (در حد نانوآمپر) دارد. این ویژگی‌ها، همراه با استاندارد نظامی، آن را از دیودهای مشابه مانند 1N914 یا نمونه‌های غیرنظامی 1N4148 متمایز می‌کند. همچنین، ظرفیت خازنی پایین و زمان بازیابی سریع، اثرات پارازیتی را در فرکانس‌های بالا به حداقل می‌رساند.

 معادل‌ها و جایگزین‌ها
دیودهایی مانند 1N914، 1N4448 و سری‌های مشابه از نظر مشخصات نزدیک به JAN 1N4148 هستند، اما نسخه JAN به دلیل تست‌های اضافی و استانداردهای کیفی بالاتر، ترجیح داده می‌شود. در صورت نیاز به جایگزینی، باید به دیتاشیت دقیق هر دیود و الزامات پروژه توجه شود.

 نکات طراحی و استفاده
- همیشه قطبیت دیود (کاتد با نوار خاکستری مشخص شده) را در مدار بررسی کنید.
- از اعمال ولتاژ یا جریان فراتر از مقادیر نامی خودداری کنید تا از آسیب به دیود جلوگیری شود.
- در دماهای بالا، به افت ولتاژ و افزایش جریان نشتی توجه داشته باشید.

 سوالات متداول (FAQ)
1. تفاوت JAN 1N4148 با 1N4148 معمولی چیست؟
   نسخه JAN تحت استانداردهای نظامی تولید می‌شود و تست‌های کیفی سخت‌گیرانه‌تری را پشت سر می‌گذارد، در حالی که 1N4148 معمولی برای کاربردهای عمومی طراحی شده و ممکن است در شرایط سخت کمتر قابل اعتماد باشد.

2. آیا JAN 1N4148 برای مدارات فرکانس بالا مناسب است؟
   بله، با زمان بازیابی معکوس 4 نان ثانیه و ظرفیت خازنی پایین، این دیود برای کاربردهای فرکانس بالا تا 100 مگاهرتز بسیار مناسب است.

3. حداکثر جریانی که JAN 1N4148 می‌تواند تحمل کند چقدر است؟
   حداکثر جریان مستقیم پیوسته 200 تا 300 میلی‌آمپر (بسته به دیتاشیت سازنده) و جریان لحظه‌ای تا 2 آمپر برای پالس‌های 1 میکروثانیه‌ای است.
