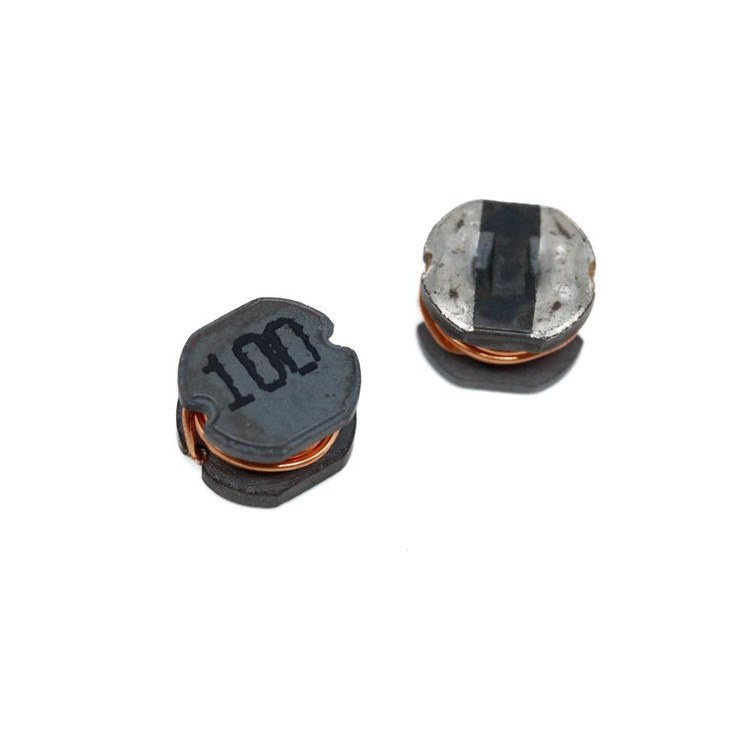

سلف 10 میکرو هانری SMD 7*7*5

مقدمه:
اندوکتور SMD مدل CD75 10µH یکی از قطعات پرکاربرد در دسته‌بندی اندوکتورهای قدرت سطح‌مانت (Surface-Mount Power Inductor) است که توسط شرکت‌هایی نظیر Sumida Corporation طراحی و تولید می‌شود. این قطعه به دلیل ابعاد کوچک، عملکرد بهینه در فرکانس‌های مختلف و قابلیت تحمل جریان بالا، در بسیاری از مدارهای الکترونیکی مدرن مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی دقیق مشخصات فنی، کاربردها و ویژگی‌های این محصول بر اساس دیتاشیت آن می‌پردازیم.

ویژگی‌های فنی:
1. ساختار و جنس هسته:
   - هسته فریتی (Ferrite Drum Core): این اندوکتور از یک هسته درام فریتی بهره می‌برد که به دلیل خواص مغناطیسی بالا، قابلیت ذخیره انرژی و تولید میدان مغناطیسی قوی را فراهم می‌کند.
   - بدون شیلد مغناطیسی (Magnetically Unshielded): عدم استفاده از شیلد مغناطیسی باعث کاهش هزینه تولید و افزایش انعطاف‌پذیری در طراحی می‌شود، اما این ویژگی نیازمند توجه به تداخل الکترومغناطیسی (EMI) در کاربردهای خاص است.

2. ابعاد و وزن:
   - ابعاد (L×W×H): حداکثر 8.1 × 7.3 × 5.5 میلی‌متر
   - وزن: حدود 0.76 گرم
   - این ابعاد جمع‌وجور، امکان استفاده در بوردهای متراکم و دستگاه‌های قابل‌حمل را فراهم می‌کند.

3. مشخصات الکتریکی:
   - اندوکتانس (Inductance): 10 میکروهانری (µH) با تلورانس معمول ±10% یا ±20% (بسته به مدل خاص ذکرشده در دیتاشیت).
   - جریان نامی (Rated Current): بسته به تولیدکننده، معمولاً تا 2 آمپر (مانند مدل‌های موجود در Amazon با جریان 2A).
   - مقاومت DC (RDC): معمولاً در محدوده میلی‌اهم (برای نمونه، بر اساس دیتاشیت‌های مشابه، حدود 0.04 تا 0.1 اهم).
   - فرکانس تست: اغلب در محدوده 2.52 مگاهرتز اندازه‌گیری می‌شود.

4. شرایط عملیاتی:
   - محدوده دمای کاری: از -40 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد (شامل افزایش دمای ناشی از خود اندوکتور).
   - محدوده دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد.
   - سطح حساسیت به رطوبت (Moisture Sensitivity Level): سطح 1 (MSL 1)، که نشان‌دهنده مقاومت بالا در برابر رطوبت و شرایط محیطی است.

5. استانداردها:
   - مطابقت با RoHS: این محصول با استانداردهای زیست‌محیطی RoHS سازگار است و فاقد مواد مضر مانند سرب می‌باشد.

کاربردها:
اندوکتور CD75 10µH به دلیل ویژگی‌های ذکرشده، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:
- مبدل‌های DC-DC: به‌عنوان یک جزء کلیدی در تنظیم ولتاژ و فیلتراسیون در منابع تغذیه سوئیچینگ.
- دستگاه‌های قابل‌حمل: مانند PDA، MP3 پلیرها، دوربین‌های دیجیتال (DSC/DVC)، هارددیسک‌ها (HDD) و DVDهای پرتابل.
- تجهیزات الکترونیکی مصرفی: نظیر لپ‌تاپ‌ها، تلویزیون‌های LCD و تجهیزات ارتباطی قابل‌حمل.

مزایا:
- اندازه کوچک و وزن کم: مناسب برای طراحی‌های فشرده و سبک.
- تحمل جریان بالا: عملکرد قابل‌اعتماد در مدارهای با تقاضای انرژی متوسط تا بالا.
- پایداری حرارتی: کارکرد مطمئن در دماهای مختلف.
- هزینه اقتصادی: ساختار بدون شیلد و طراحی ساده، قیمت رقابتی را تضمین می‌کند.

معایب احتمالی:
- عدم شیلد مغناطیسی: ممکن است در کاربردهایی با حساسیت بالا به EMI نیاز به اقدامات محافظتی اضافی داشته باشد.
- محدودیت فرکانس: برای کاربردهای فرکانس بسیار بالا مناسب نیست.

جمع‌بندی:
اندوکتور CD75 10µH SMD یک انتخاب ایده‌آل برای مهندسان و طراحان مدار است که به دنبال ترکیبی از عملکرد قابل‌اعتماد، اندازه کوچک و هزینه مناسب هستند. این محصول با مشخصات فنی قوی و انعطاف‌پذیری در کاربردهای مختلف، نقش مهمی در بهینه‌سازی طراحی‌های الکترونیکی ایفا می‌کند. با این حال، در طراحی‌هایی که EMI یک نگرانی بزرگ است، باید تمهیدات اضافی در نظر گرفته شود.

 سوالات متداول (FAQ):

1. اندوکتور CD75 10µH در چه نوع پروژه‌هایی بیشتر استفاده می‌شود؟
   - این اندوکتور بیشتر در مبدل‌های DC-DC، منابع تغذیه سوئیچینگ و دستگاه‌های قابل‌حمل مانند MP3 پلیرها، دوربین‌ها و لپ‌تاپ‌ها استفاده می‌شود، جایی که اندازه کوچک و کارایی بالا اهمیت دارد.

2. آیا این اندوکتور برای کاربردهای با فرکانس بالا مناسب است؟
   - خیر، این اندوکتور به طور خاص برای کاربردهای فرکانس بالا طراحی نشده است و بیشتر برای فرکانس‌های متوسط (مانند 2.52 مگاهرتز) در مبدل‌های DC-DC بهینه شده است.

3. چگونه می‌توان تأثیر EMI را در استفاده از CD75 10µH کاهش داد؟
   - به دلیل عدم وجود شیلد مغناطیسی، می‌توانید از چیدمان مناسب بورد، استفاده از شیلدهای خارجی یا فیلترهای EMI اضافی در طراحی مدار استفاده کنید تا تداخل الکترومغناطیسی را به حداقل برسانید.
