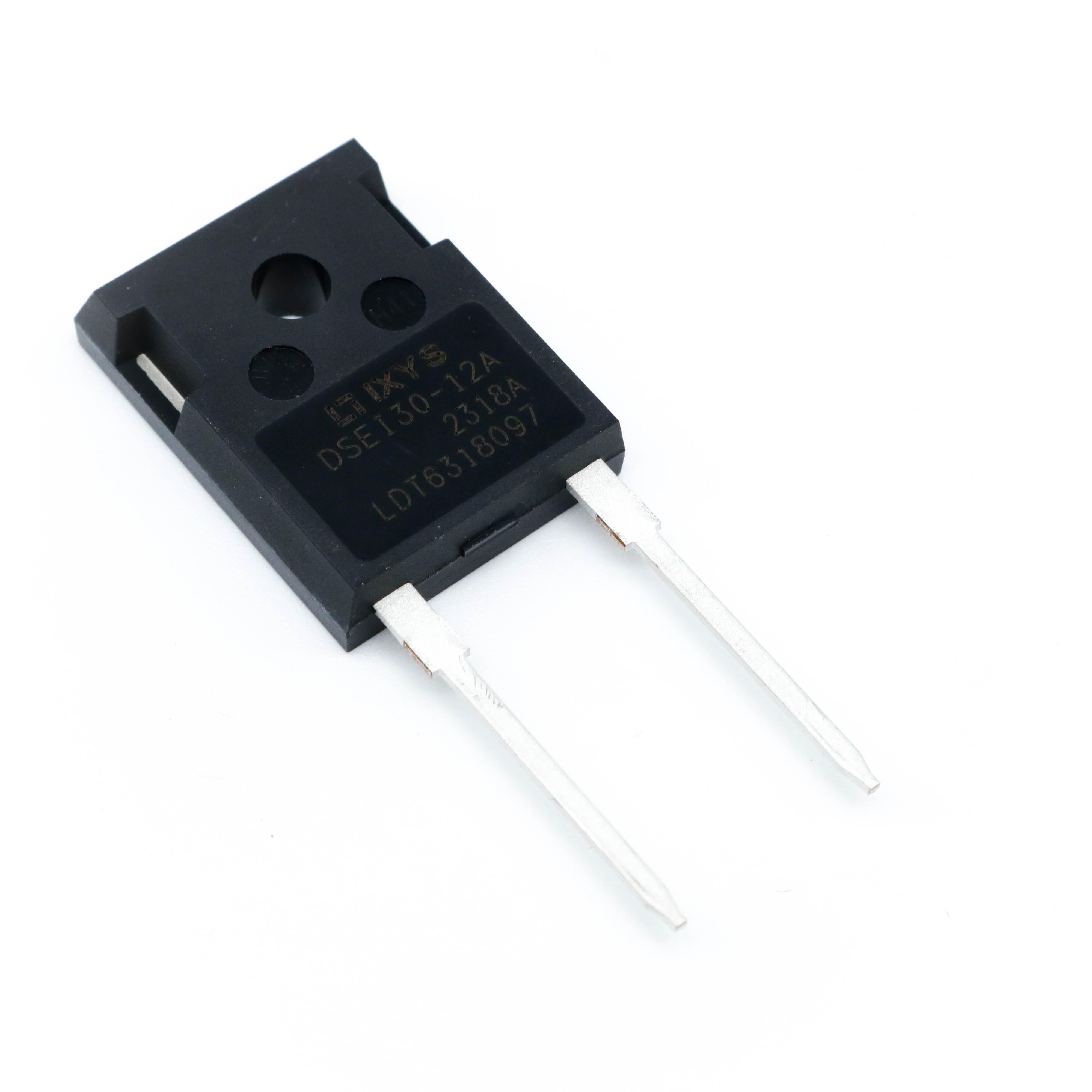

دیود سریع بازیابی اپیتاکسیال DSEI30 12A

دیود DSEI30-12A ساخت شرکت IXYS Corporation یک دیود سریع بازیابی اپیتاکسیال (Fast Recovery Epitaxial Diode یا FRED) است که به‌طور خاص برای کاربردهایی طراحی شده که نیاز به سوئیچینگ سریع و کارایی بالا در ولتاژهای متوسط تا بالا دارند. این دیود با مشخصات فنی برجسته و طراحی بهینه، گزینه‌ای ایده‌آل برای سیستم‌های الکترونیکی پیشرفته محسوب می‌شود. در ادامه، به تشریح ویژگی‌های کلیدی این محصول بر اساس دیتاشیت و کاربردهای آن می‌پردازیم.

 مشخصات فنی کلیدی
1. ولتاژ معکوس تکراری (VRRM):
   این دیود توانایی تحمل ولتاژ معکوس حداکثر 1200 ولت را دارد که آن را برای کاربردهای ولتاژ بالا مانند اینورترها و مبدل‌های قدرت مناسب می‌کند.

2. جریان متوسط رو به جلو (IFAV):
   با ظرفیت جریان متوسط 26 آمپر (در دمای مشخص‌شده)، این دیود می‌تواند بارهای قابل‌توجهی را در شرایط عملیاتی استاندارد مدیریت کند.

3. زمان بازیابی معکوس (trr):
   یکی از نقاط قوت اصلی DSEI30-12A، زمان بازیابی معکوس بسیار سریع آن است که برابر با 50 نانوثانیه گزارش شده است. این ویژگی، کارایی سوئیچینگ را بهبود بخشیده و تلفات انرژی را در فرکانس‌های بالا به حداقل می‌رساند.

4. ولتاژ رو به جلو (VF):
   افت ولتاژ رو به جلو در این دیود در حدود 2.55 ولت در جریان 30 آمپر است که نشان‌دهنده کارایی مناسب در انتقال جریان است.

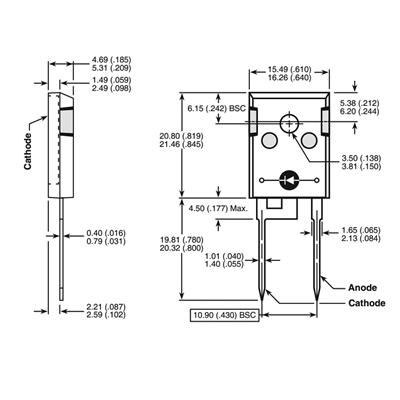

5. بسته‌بندی (Package):
   این دیود در بسته‌بندی TO-247AD عرضه می‌شود که یک پکیج استاندارد و مقاوم با قابلیت نصب آسان و دفع حرارت مؤثر است.

6. دمای کاری:
   محدوده دمای عملیاتی این قطعه از -40 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد است که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

 مزایا و ویژگی‌های برجسته
- سرعت سوئیچینگ بالا: زمان بازیابی معکوس کوتاه (50 نانوثانیه) این دیود را به گزینه‌ای ایده‌آل برای کاربردهای فرکانس بالا مانند منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های PFC (تصحیح ضریب توان) تبدیل کرده است.
- راندمان حرارتی: طراحی اپیتاکسیال و بسته‌بندی TO-247AD به دفع مؤثر گرما کمک می‌کند و پایداری حرارتی را در بارهای سنگین تضمین می‌کند.
- قابلیت اطمینان بالا: با توجه به ساختار مستحکم و کیفیت ساخت IXYS، این دیود در برابر تنش‌های الکتریکی و حرارتی مقاومت بالایی دارد.

 کاربردها
دیود DSEI30-12A به دلیل ویژگی‌های منحصربه‌فردش در طیف گسترده‌ای از کاربردهای صنعتی و تجاری استفاده می‌شود:
- منابع تغذیه سوئیچینگ (SMPS): برای راندمان بالا و کاهش تلفات.
- اینورترها و مبدل‌های قدرت: در سیستم‌های خورشیدی، بادی و صنعتی.
- سیستم‌های درایو موتور: برای کنترل دقیق و سوئیچینگ سریع.
- تصحیح ضریب توان (PFC): به‌منظور بهبود کارایی انرژی در سیستم‌های الکتریکی.

 تحلیل فنی پیشرفته
از منظر مهندسی، DSEI30-12A به لطف تکنولوژی FRED، تلفات هدایتی و سوئیچینگ را به‌طور قابل‌توجهی کاهش می‌دهد. زمان بازیابی معکوس سریع آن، از پدیده‌هایی مانند جریان معکوس بیش‌ازحد (Reverse Recovery Current) جلوگیری کرده و نویز الکتریکی را در مدارات کاهش می‌دهد. این امر به‌ویژه در طراحی‌هایی که به EMI (تداخل الکترومغناطیسی) حساس هستند، حائز اهمیت است.

همچنین، ولتاژ معکوس 1200 ولت این دیود، حاشیه ایمنی مناسبی را در برابر پیک‌های ولتاژ ناخواسته فراهم می‌کند، که در کاربردهای صنعتی با شرایط ناپایدار شبکه بسیار ارزشمند است.

 جمع‌بندی
دیود DSEI30-12A یک قطعه پیشرفته و قابل‌اعتماد است که ترکیبی از سرعت، کارایی و مقاومت را در اختیار مهندسان و طراحان سیستم‌های قدرت قرار می‌دهد. این محصول با مشخصات فنی برجسته و طراحی بهینه، نه‌تنها نیازهای کنونی صنعت الکترونیک را برآورده می‌کند، بلکه برای پروژه‌های آینده نیز گزینه‌ای مطمئن به شمار می‌رود.

 سوالات متداول (FAQ)

1. دیود DSEI30-12A در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
   این دیود به‌طور خاص برای کاربردهای فرکانس بالا مانند منابع تغذیه سوئیچینگ، اینورترهای خورشیدی و سیستم‌های تصحیح ضریب توان طراحی شده است. سرعت بالای سوئیچینگ و ولتاژ معکوس 1200 ولت آن را برای این موارد ایده‌آل می‌کند.

2. آیا DSEI30-12A برای محیط‌های با دمای بالا مناسب است؟
   بله، این دیود با محدوده دمای کاری -40 تا +150 درجه سانتی‌گراد، می‌تواند در شرایط سخت محیطی به‌خوبی عمل کند، به شرطی که مدیریت حرارتی مناسبی انجام شود.

3. تفاوت اصلی DSEI30-12A با دیودهای معمولی چیست؟
   تفاوت کلیدی این دیود در زمان بازیابی معکوس بسیار سریع (50 نانوثانیه) و تکنولوژی FRED است که تلفات سوئیچینگ را کاهش داده و کارایی را در فرکانس‌های بالا افزایش می‌دهد، برخلاف دیودهای معمولی که معمولاً کندتر هستند.
