دیود بازیابی سریع اپیتاکسیال DSEI12 06A

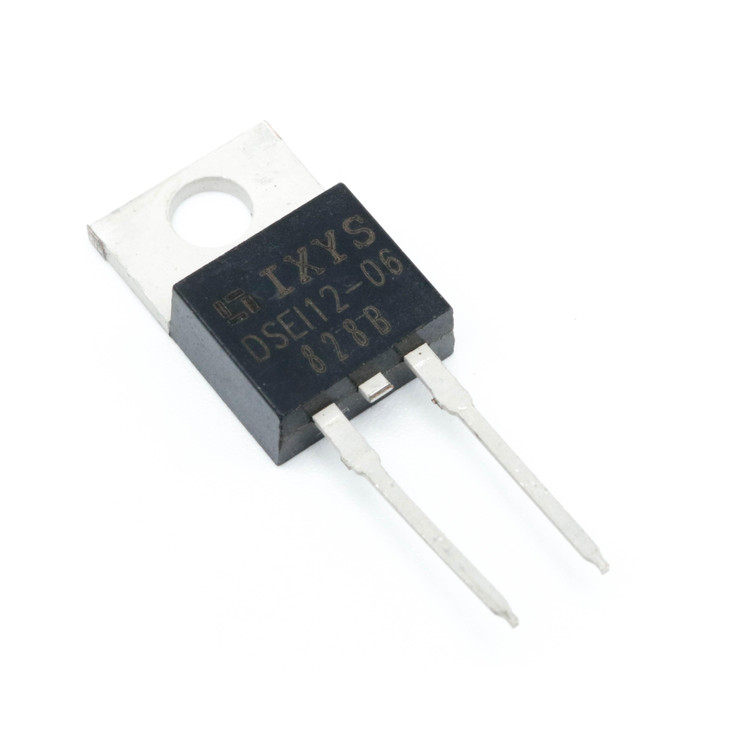

DSEI12-06A یک دیود بازیابی سریع اپیتاکسیال (Fast Recovery Epitaxial Diode یا FRED) از شرکت IXYS است که به‌طور خاص برای کاربردهای با کارایی بالا طراحی شده است. این دیود با ویژگی‌های فنی برجسته‌ای که در دیتاشیت آن ذکر شده، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به سوئیچینگ سریع و تلفات کم دارند. در ادامه به بررسی مشخصات کلیدی، کاربردها و مزایای این محصول پرداخته می‌شود.

 مشخصات فنی کلیدی
1. ولتاژ معکوس تکراری (VRRM):
   این دیود توانایی تحمل ولتاژ معکوس تا 600 ولت را دارد که آن را برای کاربردهای ولتاژ متوسط تا بالا مناسب می‌کند. حداکثر ولتاژ معکوس لحظه‌ای (VRSM) نیز تا 640 ولت تعریف شده است.

2. جریان متوسط رو به جلو (IFAV):
   با ظرفیت جریان متوسط 14 آمپر در دمای 90 درجه سانتی‌گراد (Tc = 90°C)، این دیود برای بارهای نسبتاً سنگین قابل اعتماد است.

3. زمان بازیابی معکوس (trr):
   زمان بازیابی معکوس این دیود تنها 35 نانوثانیه است که نشان‌دهنده سرعت بالای سوئیچینگ آن است. این ویژگی برای کاهش تلفات سوئیچینگ و افزایش راندمان در مدارهای فرکانس بالا حیاتی است.

4. ولتاژ رو به جلو (VF):
   حداکثر افت ولتاژ رو به جلو در این دیود 1.7 ولت (در جریان 14 آمپر و دمای 25 درجه سانتی‌گراد) است که نشان‌دهنده تلفات هدایتی پایین و کارایی انرژی بالا است.

5. جریان هجومی (IFSM):
   این دیود می‌تواند جریان هجومی تا 100 آمپر را تحمل کند که آن را در برابر شرایط سخت گذرا مقاوم می‌سازد.

6. پکیج و نصب:

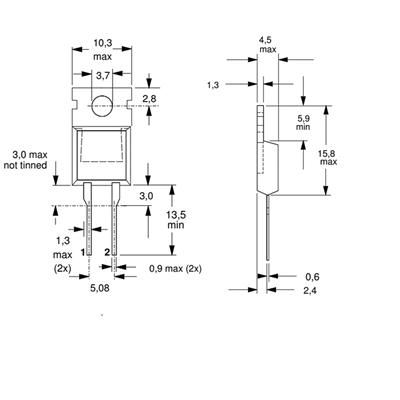

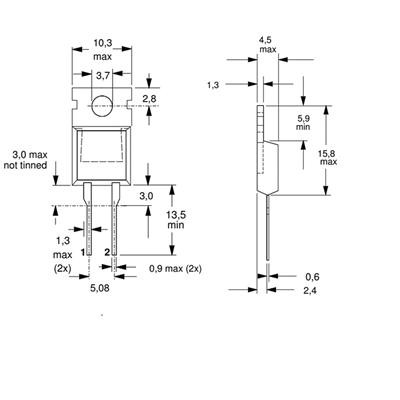

   DSEI12-06A در پکیج TO-220AC عرضه می‌شود که یک پکیج استاندارد با دو پین است و امکان نصب آسان از طریق سوراخ (Through-Hole) را فراهم می‌کند. این پکیج همچنین به دلیل انتقال حرارت مناسب، عملکرد حرارتی خوبی ارائه می‌دهد.

7. دمای کاری:
   دمای اتصال (Tj) این دیود تا 150 درجه سانتی‌گراد قابل افزایش است که نشان‌دهنده پایداری حرارتی بالای آن در شرایط عملیاتی سخت است.

 مزایای
- سرعت بالای سوئیچینگ: زمان بازیابی معکوس 35 نانوثانیه‌ای، این دیود را برای کاربردهای فرکانس بالا مانند اینورترها و مبدل‌های قدرت ایده‌آل می‌کند.
- تلفات کم: ترکیب ولتاژ رو به جلو پایین و زمان بازیابی سریع، منجر به کاهش تلفات انرژی و افزایش راندمان کلی سیستم می‌شود.
- مقاومت بالا: توانایی تحمل جریان هجومی و دمای بالا، قابلیت اطمینان این محصول را در شرایط عملیاتی دشوار تضمین می‌کند.
- طراحی فشرده: پکیج TO-220AC فضای کمی اشغال می‌کند و برای طراحی‌های متراکم مناسب است.

 کاربردها
DSEI12-06A به دلیل ویژگی‌های منحصربه‌فردش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
- منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی سریع و کارآمد در خروجی.
- اینورترها و مبدل‌ها: در سیستم‌های خورشیدی، درایوهای موتور و UPS.
- شارژرهای باتری: برای مدیریت جریان و ولتاژ با کارایی بالا.
- الکترونیک قدرت: در سیستم‌هایی که نیاز به سوئیچینگ سریع و تلفات کم دارند.

 تحلیل حرفه‌ای
این دیود به لطف تکنولوژی FRED (Fast Recovery Epitaxial Diode)، تعادل بی‌نظیری بین سرعت سوئیچینگ و کارایی انرژی ارائه می‌دهد. طراحی اپیتاکسیال آن باعث کاهش ظرفیت پارازیتی و بهبود عملکرد در فرکانس‌های بالا می‌شود. همچنین، مقاومت حرارتی پایین پکیج TO-220AC (حدود 1.5 کلوین بر وات) به همراه مشخصات الکتریکی قوی، این محصول را به گزینه‌ای قابل اعتماد برای مهندسان طراحی مدار تبدیل کرده است.

از نظر رقابتی، DSEI12-06A در مقایسه با دیودهای مشابه از برندهای دیگر، به دلیل ترکیب بهینه ولتاژ معکوس 600 ولت و زمان بازیابی 35 نانوثانیه، جایگاه ویژه‌ای دارد. این ویژگی‌ها آن را به یک انتخاب مقرون‌به‌صرفه و کارآمد برای پروژه‌های صنعتی و تجاری تبدیل می‌کند.

 سوالات متداول (FAQ)

1. DSEI12-06A برای چه نوع پروژه‌هایی مناسب است؟
   این دیود برای پروژه‌هایی که نیاز به سوئیچینگ سریع و کارایی بالا دارند، مانند منابع تغذیه سوئیچینگ، اینورترهای خورشیدی و درایوهای موتور، بسیار مناسب است. ولتاژ معکوس 600 ولت و زمان بازیابی 35 نانوثانیه‌ای آن، عملکرد قابل اعتمادی را در این کاربردها تضمین می‌کند.

2. آیا این دیود در برابر جریان‌های هجومی مقاوم است؟
   بله، DSEI12-06A می‌تواند جریان هجومی تا 100 آمپر را تحمل کند. این ویژگی آن را برای شرایطی که ممکن است جریان‌های لحظه‌ای بالا رخ دهد، مانند راه‌اندازی دستگاه‌ها، مقاوم و قابل اعتماد می‌سازد.

3. دمای کاری این دیود تا چه حد است و آیا نیاز به خنک‌کننده دارد؟
   حداکثر دمای اتصال این دیود 150 درجه سانتی‌گراد است. در کاربردهای با جریان بالا یا دمای محیط زیاد، استفاده از هیت‌سینک توصیه می‌شود تا عملکرد حرارتی بهینه حفظ شود.
