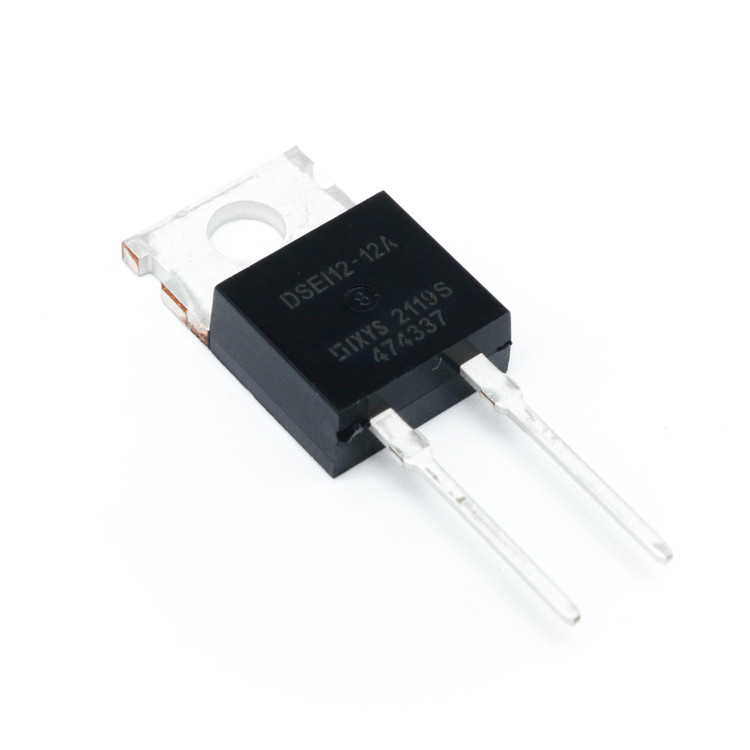

دیود DSEI12-12A پکیج TO-220AC

دیود DSEI12-12A محصول شرکت IXYS Corporation، یک دیود بازیابی سریع اپیتاکسیال (Fast Recovery Epitaxial Diode - FRED) است که به طور خاص برای کاربردهایی با نیاز به سوئیچینگ سریع و اتلاف توان پایین طراحی شده است. این دیود با استفاده از فناوری پیشرفته تراشه‌های پاسive شده پلانار (Planar Passivated Chips) ساخته شده و به دلیل ویژگی‌های برجسته‌اش، گزینه‌ای ایده‌آل برای سیستم‌های قدرت مدرن محسوب می‌شود. در ادامه، به بررسی مشخصات فنی، مزایا و کاربردهای این محصول پرداخته می‌شود.

 مشخصات فنی کلیدی
بر اساس دیتاشیت رسمی منتشر شده توسط IXYS، دیود DSEI12-12A دارای مشخصات زیر است:
- ولتاژ معکوس تکراری پیک (VRRM): 1200 ولت
- جریان متوسط رو به جلو (IF(AV)): 11 آمپر
- افت ولتاژ رو به جلو (VF): حداکثر 2.6 ولت (در شرایط استاندارد)
- زمان بازیابی معکوس (trr): 70 نانوثانیه
- جریان سرج رو به جلو (IFSM): 75 آمپر

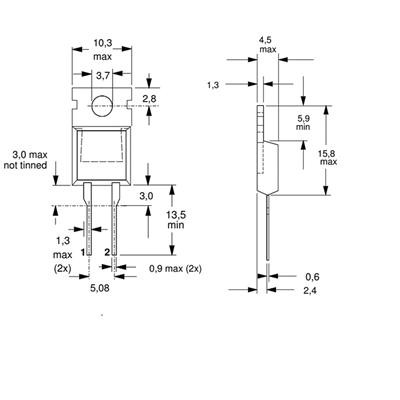

- بسته‌بندی: TO-220AC (Single Diode Configuration)
- دمای کاری: از -40 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد

این مشخصات نشان‌دهنده توانایی دیود در تحمل ولتاژ بالا و جریان مناسب، همراه با سوئیچینگ سریع است که آن را برای کاربردهای صنعتی و الکترونیک قدرت مناسب می‌سازد.

 مزایا و ویژگی‌های برجسته
1. زمان بازیابی بسیار کوتاه (Very Short Recovery Time): زمان بازیابی 70 نانوثانیه‌ای این دیود، آن را برای کاربردهای سوئیچینگ با فرکانس بالا ایده‌آل می‌کند. این ویژگی به کاهش تلفات سوئیچینگ و افزایش راندمان سیستم کمک می‌کند.
2. رفتار بازیابی نرم (Soft Recovery Behavior): رفتار نرم در بازیابی معکوس، نوسانات ولتاژ و نویزهای الکترومغناطیسی (EMI/RFI) را به حداقل می‌رساند، که در طراحی مدارات حساس اهمیت زیادی دارد.
3. جریان معکوس نشتی پایین (Low Leakage Current): این ویژگی باعث کاهش اتلاف توان در حالت خاموشی و افزایش قابلیت اطمینان دیود می‌شود.
4. مقاومت در برابر ولتاژ آوالانش (Avalanche Voltage Rated): دیود DSEI12-12A برای عملکرد قابل اعتماد در شرایط ولتاژ بالا طراحی شده است.
5. بهبود رفتار حرارتی (Improved Thermal Behavior): طراحی این دیود به گونه‌ای است که گرما را به طور مؤثر دفع کرده و در دماهای بالا نیز عملکرد پایداری ارائه می‌دهد.

 کاربردها
دیود DSEI12-12A به دلیل ویژگی‌های منحصربه‌فردش در حوزه‌های مختلفی کاربرد دارد:
- منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی سریع و کارآمد در مبدل‌های DC-DC و AC-DC.
- اینورترها و مبدل‌های فرکانس: در سیستم‌های خورشیدی، بادی و درایوهای موتور الکتریکی.
- مدارات محافظتی: کاهش پیک‌های ولتاژ و محافظت از اجزای حساس مدار.
- الکترونیک خودرو و صنعتی: به دلیل تحمل دمایی بالا و عملکرد قابل اعتماد در شرایط سخت.

 تحلیل حرفه‌ای
دیود DSEI12-12A با ترکیب ولتاژ کاری بالا (1200 ولت) و زمان بازیابی سریع (70 نانوثانیه)، یک انتخاب متعادل برای طراحان سیستم‌های قدرت است. افت ولتاژ 2.6 ولت ممکن است نسبت به برخی دیودهای پیشرفته‌تر کمی بالاتر به نظر برسد، اما این مقدار با توجه به جریان 11 آمپری و رفتار نرم بازیابی، کاملاً قابل قبول است. همچنین، بسته‌بندی TO-220AC امکان نصب آسان و انتقال حرارت مناسب را فراهم می‌کند که در کاربردهای عملی از اهمیت بالایی برخوردار است.

از منظر مهندسی، این دیود به دلیل کاهش جریان معکوس نشتی (Irm) و در نتیجه کاهش اتلاف توان، به بهبود راندمان کل سیستم کمک می‌کند. این ویژگی به‌ویژه در سیستم‌هایی که به EMI پایین نیاز دارند، مانند تجهیزات پزشکی یا مخابراتی، ارزشمند است.

 سوالات متداول (FAQ)

1. دیود DSEI12-12A در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
   این دیود به دلیل زمان بازیابی سریع و ولتاژ کاری بالا، بیشتر در منابع تغذیه سوئیچینگ، اینورترها، سیستم‌های انرژی تجدیدپذیر و درایوهای موتور استفاده می‌شود.

2. آیا این دیود برای کاربردهای فرکانس بالا مناسب است؟
   بله، با زمان بازیابی 70 نانوثانیه و رفتار نرم بازیابی، DSEI12-12A برای مدارات سوئیچینگ با فرکانس بالا کاملاً مناسب است و تلفات سوئیچینگ را به حداقل می‌رساند.

3. دمای کاری این دیود تا چه حد است و آیا نیاز به هیت‌سینک دارد؟
   دمای کاری آن از -40 تا +150 درجه سانتی‌گراد است. در کاربردهایی با جریان بالا یا دمای محیط زیاد، استفاده از هیت‌سینک توصیه می‌شود تا عملکرد بهینه حفظ شود.

این محتوا با تکیه بر اطلاعات فنی دیتاشیت و تحلیل حرفه‌ای تهیه شده و می‌تواند به عنوان مرجعی جامع برای مهندسان و علاقه‌مندان به الکترونیک قدرت مورد استفاده قرار گیرد.
