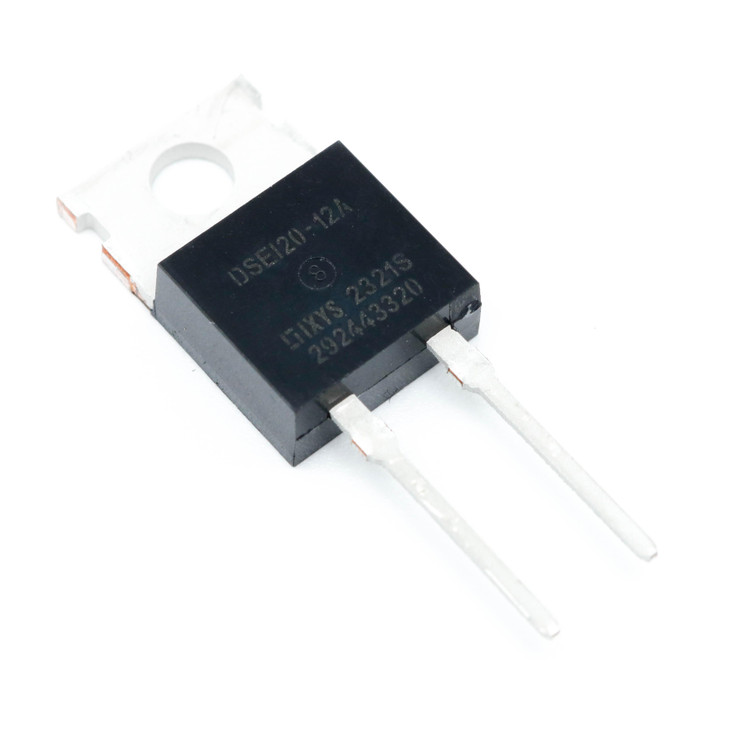

دیود سریع بازیابی اپیتاکسیال DSEI20 12A

DSEI20-12A یک دیود سریع بازیابی اپیتاکسیال (Fast Recovery Epitaxial Diode - FRED) تولید شده توسط شرکت IXYS است که به طور خاص برای کاربردهای صنعتی و الکترونیک قدرت طراحی شده است. این قطعه با ویژگی‌های برجسته‌ای نظیر ولتاژ معکوس بالا، جریان نامی مناسب و زمان بازیابی سریع، در سیستم‌هایی که نیاز به عملکرد بهینه در فرکانس‌های بالا دارند، کاربرد گسترده‌ای دارد. در ادامه، به بررسی مشخصات فنی و ویژگی‌های کلیدی این محصول بر اساس اطلاعات دیتاشیت می‌پردازیم.

 مشخصات فنی کلیدی
1. ولتاژ معکوس نامی (VRRM):
   این دیود توانایی تحمل ولتاژ معکوس تا 1200 ولت را دارد که آن را برای کاربردهای ولتاژ بالا مانند مبدل‌های قدرت، اینورترها و سیستم‌های تغذیه سوئیچینگ مناسب می‌سازد.

2. جریان نامی (IF(AV)):
   جریان متوسط مستقیم این دیود 17 آمپر (در شرایط دمایی مشخص) است که نشان‌دهنده ظرفیت مناسب آن برای مدیریت بارهای سنگین در مدارهای صنعتی است.

3. زمان بازیابی معکوس (trr):
   یکی از نقاط قوت اصلی DSEI20-12A، زمان بازیابی معکوس بسیار سریع آن است (حدود 35 نانوثانیه). این ویژگی باعث کاهش تلفات سوئیچینگ و افزایش راندمان در کاربردهای فرکانس بالا می‌شود.

4. افت ولتاژ مستقیم (VF):
   در جریان نامی، افت ولتاژ مستقیم این دیود حدود 2.15 ولت است که برای یک دیود با این مشخصات، مقدار قابل قبولی محسوب می‌شود و به بهینه‌سازی مصرف انرژی کمک می‌کند.

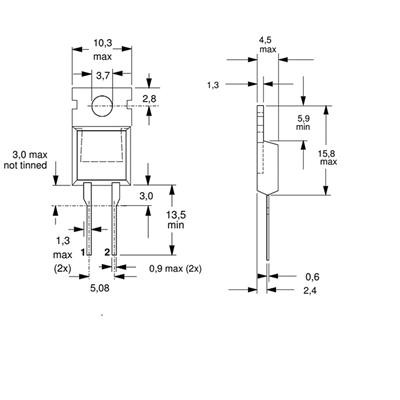

5. پکیج و ساختار فیزیکی:
   این دیود در پکیج TO-220AC عرضه می‌شود که یک بسته‌بندی استاندارد و مقاوم با قابلیت نصب آسان و انتقال حرارت مناسب است. این ساختار، امکان استفاده در محیط‌های با دمای بالا را فراهم می‌کند.

6. دمای کاری (Tj):
   محدوده دمای کاری این قطعه از -40 تا +150 درجه سانتی‌گراد است که نشان‌دهنده انعطاف‌پذیری آن در شرایط محیطی متنوع است.

 مزایا و ویژگی‌های برجسته
- راندمان بالا: زمان بازیابی سریع و تلفات کم، این دیود را به گزینه‌ای ایده‌آل برای سیستم‌های سوئیچینگ پیشرفته تبدیل کرده است.
- قابلیت اطمینان: طراحی اپیتاکسیال و کیفیت ساخت IXYS، عمر طولانی و پایداری عملکرد را تضمین می‌کند.
- انعطاف‌پذیری در طراحی: با توجه به ولتاژ و جریان نامی، این دیود در طیف وسیعی از کاربردها از جمله درایوهای موتور، منابع تغذیه و سیستم‌های خورشیدی قابل استفاده است.

 کاربردها
DSEI20-12A به طور خاص برای استفاده در:
- منابع تغذیه سوئیچینگ (SMPS): به دلیل سرعت بالای سوئیچینگ و تحمل ولتاژ بالا.
- مبدل‌های DC-DC و AC-DC: برای بهبود راندمان و کاهش نویز.
- سیستم‌های انرژی تجدیدپذیر: مانند اینورترهای خورشیدی که نیاز به مدیریت جریان و ولتاژ بالا دارند.
- اتوماسیون صنعتی: درایوهای الکتریکی و کنترل‌کننده‌های قدرت.

 تحلیل حرفه‌ای
از منظر مهندسی، DSEI20-12A تعادل مناسبی بین عملکرد الکتریکی و حرارتی ارائه می‌دهد. زمان بازیابی سریع آن، این دیود را از دیودهای استاندارد متمایز می‌کند و در کاربردهایی که EMI (تداخل الکترومغناطیسی) و تلفات حرارتی باید به حداقل برسند، انتخابی هوشمندانه است. همچنین، پکیج TO-220AC امکان اتصال به هیت‌سینک را فراهم می‌کند که در مدیریت دما و افزایش عمر مفید قطعه نقش مهمی دارد.

با این حال، طراحان باید به افت ولتاژ مستقیم نسبتاً بالای آن (2.15 ولت) توجه داشته باشند، زیرا در کاربردهای با جریان بالا ممکن است نیاز به بررسی دقیق‌تر تلفات حرارتی باشد. استفاده از یک سیستم خنک‌کننده مناسب در چنین شرایطی توصیه می‌شود.

 سوالات متداول (FAQ)

1. DSEI20-12A برای چه نوع پروژه‌هایی مناسب است؟
   این دیود برای پروژه‌های مرتبط با الکترونیک قدرت مانند منابع تغذیه سوئیچینگ، اینورترها، و سیستم‌های انرژی تجدیدپذیر که نیاز به سوئیچینگ سریع و تحمل ولتاژ بالا دارند، ایده‌آل است.

2. آیا این دیود نیاز به خنک‌کننده اضافی دارد؟
   بستگی به شرایط کاری دارد. در کاربردهای با جریان بالا یا دمای محیط زیاد، استفاده از هیت‌سینک توصیه می‌شود تا دمای کاری در محدوده مجاز (تا 150 درجه سانتی‌گراد) باقی بماند.

3. تفاوت DSEI20-12A با دیودهای معمولی چیست؟
   این دیود از فناوری FRED بهره می‌برد که زمان بازیابی معکوس بسیار سریع‌تری نسبت به دیودهای معمولی دارد و برای کاربردهای فرکانس بالا و راندمان بیشتر طراحی شده است.
