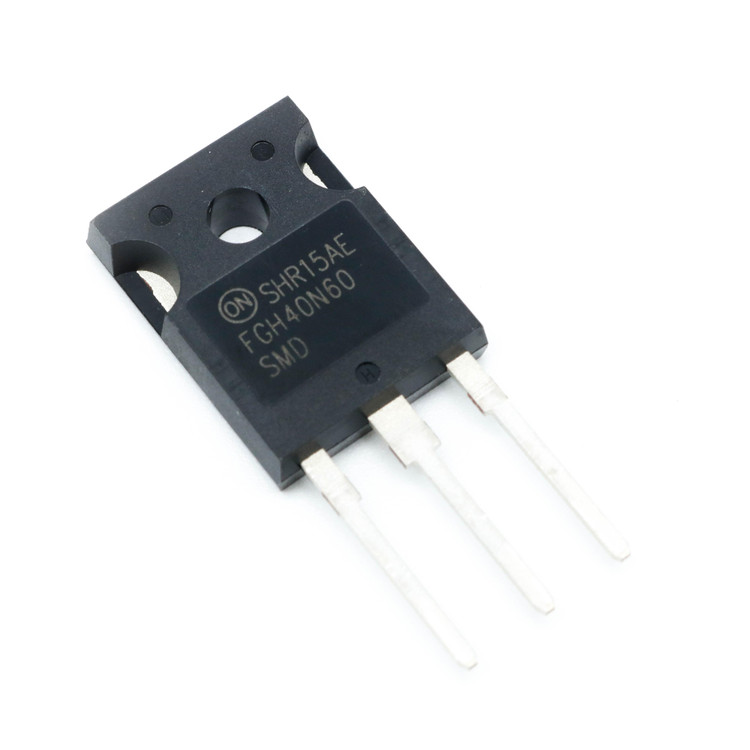

ترانزیستور IGBT FGH40N60SMD: راهنمای کامل مشخصات و کاربردها

در دنیای الکترونیک قدرت، ترانزیستور IGBT FGH40N60SMD یکی از محبوب‌ترین گزینه‌ها برای کاربردهای صنعتی و سوئیچینگ با ولتاژ بالا است. این قطعه از نوع Field Stop IGBT ساخته شده و با قابلیت تحمل ولتاژ 600 ولت و جریان 40 آمپر، عملکردی بهینه در سیستم‌های نیازمند به کارایی بالا ارائه می‌دهد. اگر به دنبال خرید ترانزیستور IGBT FGH40N60SMD یا بررسی دیتاشیت FGH40N60SMD هستید، این مقاله به شما کمک می‌کند تا با جزئیات فنی، مزایا و کاربردهای آن آشنا شوید. این ترانزیستور با پکیج TO-247، گزینه‌ای ایده‌آل برای طراحان مدارهای قدرت است.

مشخصات فنی ترانزیستور IGBT FGH40N60SMD

ترانزیستور IGBT FGH40N60SMD از برند معتبر ON Semiconductor (سابقاً Fairchild) تولید شده و بر پایه فناوری Field Stop نسل دوم طراحی گردیده است. این فناوری باعث کاهش تلفات هدایتی و سوئیچینگ می‌شود. در ادامه، کلیدی‌ترین مشخصات آن بر اساس دیتاشیت FGH40N60SMD آورده شده است:

مشخصات الکتریکی اصلی:

• ولتاژ کلکتور به امیتر (V_CES): 600 ولت
• جریان کلکتور (I_C): 80 آمپر در دمای 25 درجه سانتی‌گراد؛ 40 آمپر در دمای 100 درجه سانتی‌گراد
• جریان پالسی کلکتور (I_CM): 120 آمپر
• توان اتلاف (P_D): 349 وات در دمای 25 درجه سانتی‌گراد؛ 174 وات در دمای 100 درجه سانتی‌گراد
• ولتاژ اشباع کلکتور به امیتر (V_CE(sat)): 1.9 ولت (معمولی) در جریان 40 آمپر
• شارژ گیت کل (Q_g): 119 نانوکولن (معمولی)
• زمان بازیابی معکوس دیود (t_rr): 36 نانوثانیه در دمای 25 درجه سانتی‌گراد

مشخصات حرارتی و مکانیکی:

• مقاومت حرارتی اتصال به کیس (R_θJC): 0.43 درجه سانتی‌گراد بر وات برای IGBT
• دمای اتصال کاری (T_J): از -55 تا +175 درجه سانتی‌گراد

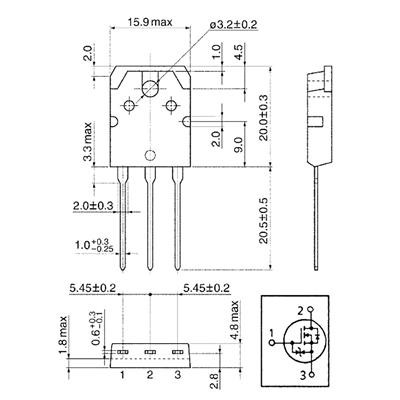

• پکیج: TO-247-3LD (سه پایه با طول کوتاه)
• ویژگی‌های اضافی: ضریب دمایی مثبت برای اتصال موازی آسان، امپدانس ورودی بالا، سوئیچینگ سریع و سازگار با RoHS

این مشخصات، ترانزیستور FGH40N60SMD را به گزینه‌ای قابل اعتماد برای مدارهایی با فرکانس بالا تبدیل می‌کند. برای دانلود دیتاشیت کامل IGBT FGH40N60SMD، می‌توانید به منابع معتبر الکترونیکی مراجعه کنید.

کاربردهای ترانزیستور IGBT FGH40N60SMD

IGBT FGH40N60SMD به دلیل تلفات پایین و سوئیچینگ سریع، در صنایع مختلف مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی عبارتند از:

• اینورترهای خورشیدی: برای تبدیل DC به AC با راندمان بالا.
• دستگاه‌های جوشکاری: کنترل جریان و ولتاژ در سیستم‌های MIG و TIG.
• منابع تغذیه سوئیچینگ (SMPS): در UPS و PFC برای مدیریت توان.
• مبدل‌های DC به AC: در درایوهای موتور و سیستم‌های تلком.
• کوره‌های القایی و ESS: برای عملیات با جریان بالا و ولتاژ پایدار.

این ترانزیستور با دیود هرزگرد سریع، ایده‌آل برای سیستم‌هایی است که نیاز به پاسخ‌دهی فوری دارند. طراحان مدارهای قدرت اغلب ترانزیستور IGBT 40 آمپر 600 ولت مانند FGH40N60SMD را برای بهینه‌سازی عملکرد انتخاب می‌کنند.

مزایای استفاده از ترانزیستور FGH40N60SMD

انتخاب ترانزیستور IGBT FGH40N60SMD مزایای متعددی به همراه دارد:

• تلفات کم سوئیچینگ: با E_off تنها 6.5 μJ/A، کارایی سیستم را افزایش می‌دهد.
• قابلیت اتصال موازی: ضریب دمایی مثبت، توزیع حرارت یکنواخت را تضمین می‌کند.
• دوام بالا: تحمل دمای 175 درجه سانتی‌گراد و جریان پالسی 120 آمپر.
• طراحی فشرده: پکیج TO-247 فضای کمی اشغال می‌کند و نصب آسانی دارد.

این ویژگی‌ها، IGBT FGH40N60SMD را به انتخابی برتر برای پروژه‌های حرفه‌ای تبدیل کرده است. اگر به دنبال جایگزینی برای ترانزیستورهای IGBT مشابه هستید، این مدل با فناوری Field Stop برتری خود را نشان می‌دهد.

پیشنهاد برای خرید ترانزیستور IGBT FGH40N60SMD

برای تهیه ترانزیستور IGBT FGH40N60SMD اورجینال و با کیفیت، سایت e366.ir را به عنوان منبع معتبر پیشنهاد می‌کنیم. این سایت گزینه‌های متنوعی برای قطعات الکترونیکی قدرت ارائه می‌دهد و فرآیند خرید را ساده کرده است.

سوالات متداول (FAQ) در مورد ترانزیستور IGBT FGH40N60SMD

1. مشخصات اصلی ترانزیستور FGH40N60SMD چیست؟

ترانزیستور IGBT FGH40N60SMD ولتاژ 600 ولت، جریان 40 آمپر (80 آمپر پالسی) و توان 349 وات را تحمل می‌کند. پکیج TO-247 و فناوری Field Stop از ویژگی‌های کلیدی آن است.

2. کاربردهای اصلی IGBT FGH40N60SMD کجا است؟

این ترانزیستور در اینورترهای خورشیدی، دستگاه‌های جوشکاری، UPS و مبدل‌های DC به AC استفاده می‌شود، جایی که سوئیچینگ سریع و تلفات پایین مورد نیاز است.

3. چرا ترانزیستور FGH40N60SMD برای مدارهای قدرت مناسب است؟

به دلیل ولتاژ اشباع پایین (1.9 ولت)، سوئیچینگ سریع و قابلیت اتصال موازی، IGBT FGH40N60SMD کارایی و دوام بالایی در سیستم‌های صنعتی فراهم می‌کند.
