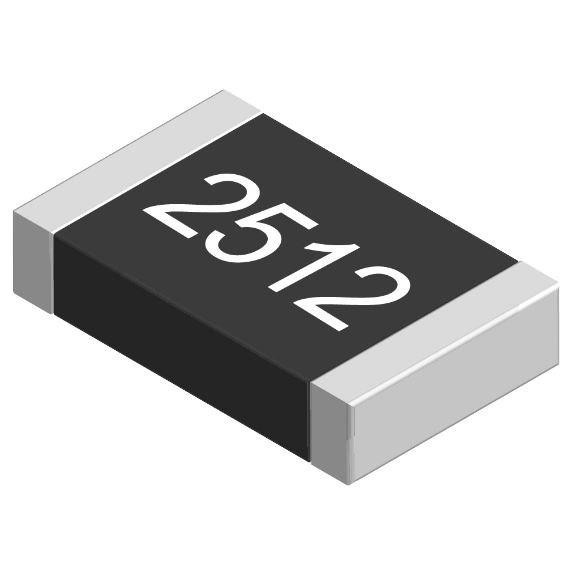

مقاومت اس ام دی 300اهم 1درصد 300ohm smd 1% 2512

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، عملکرد بالا و قابلیت نصب مستقیم بر روی بردهای مدار چاپی (PCB)، یکی از پرکاربردترین قطعات در صنایع الکترونیک مدرن هستند. مقاومت 300 اهم با تحمل 1% در پکیج 2512، محصولی است که به طور خاص برای کاربردهایی طراحی شده که نیاز به دقت بالا، توان مناسب و پایداری در شرایط مختلف دارند. در ادامه، ویژگی‌های فنی این مقاومت بر اساس استانداردهای دیتاشیت بررسی می‌شود.

 مشخصات فنی مقاومت 300 اهم SMD در پکیج 2512
1. مقاومت نامی (Resistance Value):
   این مقاومت دارای مقدار نامی 300 اهم است که به طور دقیق برای تنظیم جریان و تقسیم ولتاژ در مدارهای الکترونیکی استفاده می‌شود.

2. تحمل (Tolerance):
   با تحمل 1%، این مقاومت دقت بالایی را ارائه می‌دهد. این سطح از دقت برای کاربردهای حرفه‌ای مانند مدارات آنالوگ، سنسورها و سیستم‌های اندازه‌گیری که تغییرات کوچک مقاومت می‌تواند تأثیر قابل توجهی داشته باشد، ایده‌آل است.

3. اندازه پکیج (Package Size):
   پکیج 2512 (معادل 6.4 میلی‌متر طول × 3.2 میلی‌متر عرض) یکی از پکیج‌های استاندارد در مقاومت‌های SMD است. این اندازه نسبت به پکیج‌های کوچک‌تر مانند 0603 یا 0805، توان حرارتی و مکانیکی بیشتری فراهم می‌کند و برای کاربردهایی با توان بالاتر مناسب است.

4. توان نامی (Power Rating):
   توان نامی این مقاومت معمولاً در پکیج 2512 برابر با 1 وات (1W) در دمای 70 درجه سانتی‌گراد است. این توان برای کاربردهای متوسط تا سنگین، مانند منابع تغذیه، درایورهای LED و مدارات قدرت، کافی است. با این حال، در دماهای بالاتر، توان نامی ممکن است کاهش یابد که باید در طراحی مد نظر قرار گیرد.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این مقاومت معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد (بسته به سازنده و مدل خاص). این مشخصه نشان‌دهنده میزان تغییر مقاومت نسبت به تغییرات دما است و برای کاربردهایی که پایداری در دماهای مختلف مهم است، بسیار حیاتی است.

6. محدوده دمای کاری (Operating Temperature Range):
   این مقاومت معمولاً در بازه دمایی -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد عمل می‌کند. این محدوده گسترده، آن را برای استفاده در محیط‌های صنعتی و خودروسازی مناسب می‌سازد.

7. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری حداکثر این مقاومت بر اساس فرمول \( V = \sqrt{P \times R} \) محاسبه می‌شود. با توان 1 وات و مقاومت 300 اهم، ولتاژ حداکثر حدود 17.32 ولت خواهد بود، مگر اینکه دیتاشیت سازنده مقدار کمتری را به دلایل ایمنی یا طراحی محدود کند.

8. ساختار و مواد:
   این مقاومت معمولاً از نوع Thick Film (فیلم ضخیم) است که با استفاده از سرامیک و لایه‌های مقاومتی ساخته می‌شود. ترمینال‌های آن اغلب از آلیاژهایی مانند نیکل و قلع تشکیل شده‌اند که اتصال محکم و قابل اعتماد در فرآیند لحیم‌کاری (Soldering) را تضمین می‌کند.

 مزایا و کاربردها
- مزایا:
  - دقت بالا (1%) برای کاربردهای حساس
  - توان مناسب (1W) در ابعاد نسبتاً کوچک
  - پایداری حرارتی و مکانیکی به دلیل اندازه پکیج 2512
  - سازگاری با فرآیندهای تولید خودکار (Pick-and-Place)

- کاربردها:
  - مدارات تنظیم ولتاژ و جریان
  - سیستم‌های مخابراتی و RF
  - تجهیزات پزشکی و ابزار دقیق
  - خودروهای الکتریکی و سیستم‌های کنترلی

 نکات طراحی و نصب
برای استفاده بهینه از این مقاومت، باید به ابعاد پد لحیم‌کاری (Solder Pad) و دمای فرآیند لحیم‌کاری توجه شود. پکیج 2512 به دلیل اندازه بزرگ‌تر نسبت به پکیج‌های کوچک‌تر، به پدهای بزرگ‌تر و مدیریت حرارتی بهتری نیاز دارد. همچنین، در طراحی PCB، باید از قرار گرفتن مقاومت در نزدیکی منابع حرارتی شدید اجتناب شود تا از کاهش طول عمر آن جلوگیری گردد.

 مقایسه با سایر پکیج‌ها
در مقایسه با پکیج‌های کوچک‌تر مانند 1206 (0.5W) یا 0805 (0.25W)، پکیج 2512 توان بیشتری را تحمل می‌کند و برای کاربردهای سنگین‌تر مناسب‌تر است. از سوی دیگر، نسبت به پکیج‌های بزرگ‌تر مانند 2816، فضای کمتری روی برد اشغال می‌کند و هزینه تولید کمتری دارد.

 سوالات متداول (FAQ)

1. آیا مقاومت 300 اهم SMD با تحمل 1% در پکیج 2512 برای کاربردهای پرقدرت مناسب است؟
   بله، این مقاومت با توان نامی 1 وات برای کاربردهای متوسط تا سنگین مناسب است، اما برای توان‌های بالاتر از 1 وات یا جریان‌های زیاد، باید از مقاومت‌هایی با پکیج بزرگ‌تر یا نوع خاص (مانند Alloy Resistors) استفاده کرد.

2. چگونه می‌توان از پایداری این مقاومت در دماهای بالا اطمینان حاصل کرد؟
   ضریب دمایی (TCR) این مقاومت معمولاً بین ±100 تا ±200 ppm/°C است. برای اطمینان از پایداری، دمای محیط کاری را در محدوده مجاز (-55 تا +155 درجه سانتی‌گراد) نگه دارید و از طراحی مناسب برای دفع حرارت استفاده کنید.

3. آیا این مقاومت با استاندارد RoHS سازگار است؟
   اکثر مقاومت‌های SMD مدرن، از جمله این مدل، با استاندارد RoHS (محدودیت استفاده از مواد خطرناک) سازگار هستند، اما باید دیتاشیت سازنده را بررسی کنید تا از عدم وجود استثنائاتی مانند سرب در آلیاژها مطمئن شوید.

این مقاومت با ترکیبی از دقت، توان و پایداری، انتخابی ایده‌آل برای پروژه‌های حرفه‌ای الکترونیکی است که به عملکرد قابل اعتماد نیاز دارند.
