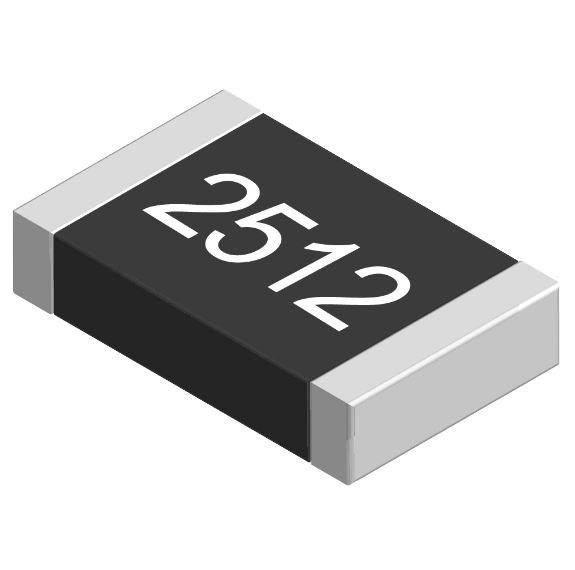

مقاومت اس ام دی 20اهم 20ohm smd 2512

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در طراحی مدارهای الکترونیکی مدرن هستند. مقاومت 20 اهم در بسته‌بندی 2512 یکی از گزینه‌های محبوب در این دسته است که به دلیل مشخصات فنی برجسته و سازگاری با نیازهای صنعتی، توجه زیادی را به خود جلب کرده است. در این مقاله، بر اساس اطلاعات فنی و دیتاشیت‌های استاندارد، به بررسی ویژگی‌های این محصول می‌پردازیم.

 مشخصات فنی مقاومت 20 اهم SMD 2512
1. اندازه و بسته‌بندی:
   کد 2512 نشان‌دهنده ابعاد این مقاومت است که بر اساس استاندارد JEDEC، برابر با 0.25 اینچ طول (6.35 میلی‌متر) و 0.12 اینچ عرض (3.2 میلی‌متر) است. این اندازه تعادلی بین توان بالا و اشغال فضای کم روی برد مدار چاپی (PCB) برقرار می‌کند.

2. مقاومت الکتریکی:
   مقدار نامی این مقاومت 20 اهم است که معمولاً با تلرانس‌های استاندارد مانند ±1% (دقت بالا) یا ±5% (استاندارد عمومی) ارائه می‌شود. تلرانس دقیق به نوع تکنولوژی ساخت (Thin Film یا Thick Film) بستگی دارد.

3. توان نامی (Power Rating):
   مقاومت‌های 2512 معمولاً توانی بین 1 تا 2 وات را تحمل می‌کنند. برای یک مقاومت 20 اهم، توان نامی 1 وات متداول است، اما در برخی مدل‌ها (مانند سری‌های خاص از Vishay یا Yageo) می‌تواند تا 2 وات نیز برسد. این توان به دمای محیط و طراحی حرارتی PCB وابسته است.

4. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   بسته به نوع مواد سازنده، TCR این مقاومت می‌تواند بین ±100 ppm/°C (برای Thick Film) تا ±50 ppm/°C (برای Thin Film) متغیر باشد. این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است.

5. محدوده دمای کاری:
   این مقاومت معمولاً در بازه دمایی -55 تا +155 درجه سانتی‌گراد عمل می‌کند که آن را برای کاربردهای صنعتی و خودروسازی مناسب می‌سازد.

6. جریان و ولتاژ بیشینه:
   با توجه به قانون اهم (V = IR) و توان نامی (P = I²R)، برای یک مقاومت 20 اهم با توان 1 وات:
   - جریان بیشینه: I = √(P/R) = √(1/20) ≈ 0.224 آمپر
   - ولتاژ بیشینه: V = √(P×R) = √(1×20) = 4.47 ولت
   این مقادیر برای طراحی ایمن مدار حیاتی هستند.

7. تکنولوژی ساخت:
   این مقاومت می‌تواند از نوع Thick Film (فیلم ضخیم) یا Thin Film (فیلم نازک) باشد. مقاومت‌های Thick Film هزینه کمتری دارند و برای کاربردهای عمومی مناسب‌اند، در حالی که Thin Film دقت بالاتر و نویز کمتری ارائه می‌دهد و برای کاربردهای حساس مانند تجهیزات پزشکی یا صوتی توصیه می‌شود.

 کاربردها
- محدود کردن جریان: در مدارهایی که نیاز به کنترل جریان عبوری از اجزا دارند.
- تقسیم ولتاژ: به عنوان بخشی از یک تقسیم‌کننده ولتاژ در طراحی‌های آنالوگ.
- فیلتراسیون سیگنال: در فیلترهای بالاگذر یا پایین‌گذر در کنار خازن‌ها.
- صنایع خودروسازی و هوافضا: به دلیل مقاومت در برابر دماهای بالا و پایداری مکانیکی.

 مزایا
- اندازه جمع‌وجور: مناسب برای طراحی‌های با چگالی بالا.
- قابلیت نصب خودکار: سازگار با تجهیزات Pick-and-Place در خطوط تولید.
- پایداری حرارتی: عملکرد قابل اعتماد در شرایط دمایی متنوع.

 معایب احتمالی
- حساسیت به لحیم‌کاری: نیاز به کنترل دقیق دما در فرآیند نصب برای جلوگیری از آسیب.
- محدودیت توان: در مقایسه با مقاومت‌های سیمی (Wirewound)، توان کمتری دارند.

 برندهای معتبر
تولیدکنندگان معروفی مانند Vishay، Yageo، Panasonic و Bourns مقاومت‌های 20 اهم در بسته‌بندی 2512 را با کیفیت بالا عرضه می‌کنند. هر برند ممکن است ویژگی‌های خاصی مانند TCR پایین‌تر یا پوشش ضد رطوبت را به محصول خود اضافه کند که در دیتاشیت مربوطه ذکر می‌شود.

 پرسش‌های متداول (FAQ)

1. تفاوت بین مقاومت 20 اهم 2512 با نوع 1206 چیست؟
   مقاومت 2512 نسبت به 1206 ابعاد بزرگ‌تری دارد (6.35×3.2 میلی‌متر در مقابل 3.2×1.6 میلی‌متر) و توان بیشتری (معمولاً 1 تا 2 وات در مقابل 0.25 تا 0.5 وات) ارائه می‌دهد. انتخاب بین این دو به نیاز توان و فضای موجود روی PCB بستگی دارد.

2. چگونه می‌توانم مطمئن شوم که این مقاومت برای پروژه‌ام مناسب است؟
   ابتدا توان مورد نیاز، جریان و ولتاژ مدار خود را محاسبه کنید و با مشخصات دیتاشیت (مانند توان نامی و TCR) مقایسه کنید. همچنین، شرایط محیطی مثل دما و رطوبت را در نظر بگیرید.

3. آیا این مقاومت برای کاربردهای فرکانس بالا مناسب است؟
   برای فرکانس‌های بالا، مقاومت‌های Thin Film با نویز کم و TCR پایین‌تر توصیه می‌شوند. اگر پروژه شما حساسیت بالایی به نویز دارد، دیتاشیت را برای تأیید مشخصات فرکانسی بررسی کنید.

این resistance با ویژگی‌های فنی قوی و انعطاف‌پذیری بالا، انتخابی ایده‌آل برای طیف گسترده‌ای از کاربردهای الکترونیکی است، به شرطی که طراحی مدار با مشخصات آن هم‌راستا باشد. برای اطلاعات دقیق‌تر، همیشه به دیتاشیت محصول مراجعه کنید.
