مقاومت 22 اهم 22ohm smd 2512

مقاومت‌های SMD (Surface-Mount Device) از پرکاربردترین قطعات الکترونیکی در صنعت مدرن هستند که به دلیل اندازه کوچک، دقت بالا و قابلیت نصب سطحی، در انواع تجهیزات الکترونیکی از جمله تلفن‌های همراه، تلویزیون‌ها، تجهیزات مخابراتی و دستگاه‌های تحقیقاتی پیشرفته استفاده می‌شوند. مقاومت SMD با اندازه 2512 و مقدار 22 اهم یکی از مدل‌های متداول در این دسته است که در ادامه به بررسی ویژگی‌های فنی، ساختار و کاربردهای آن بر اساس اطلاعات دیتاشیت‌های استاندارد می‌پردازیم.

 ساختار و طراحی

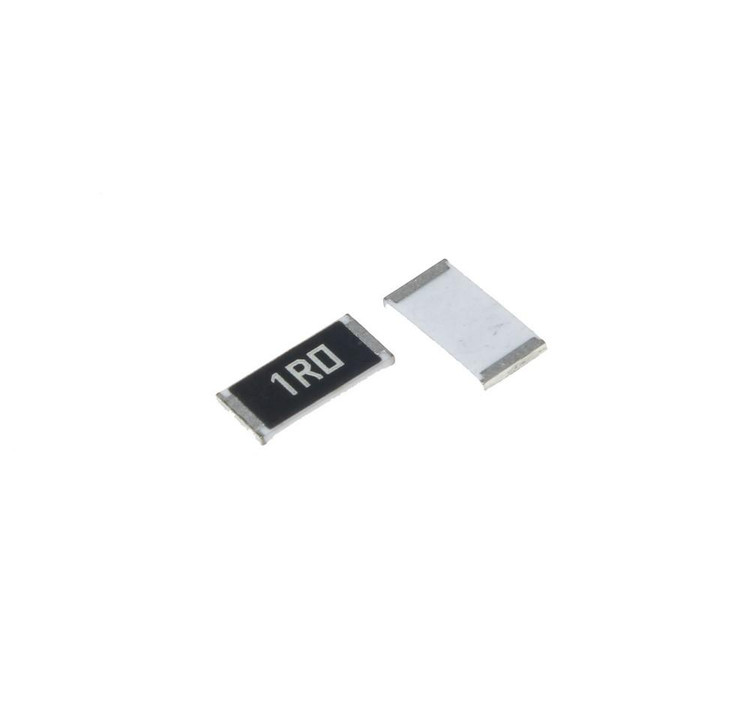

مقاومت SMD 2512 یک مقاومت Thick Film (فیلم ضخیم) است که در بسته‌بندی مستطیلی با ابعاد استاندارد 6.35 میلی‌متر طول و 3.18 میلی‌متر عرض (معادل 0.250 اینچ × 0.125 اینچ) طراحی شده است. این مقاومت دارای دو ترمینال فلزی در دو انتهای خود است که از طریق لحیم‌کاری به مدار چاپی (PCB) متصل می‌شود. ترمینال‌ها معمولاً از لایه‌هایی شامل نقره (Ag) در بخش داخلی، نیکل (Ni) در لایه میانی و قلع (Sn) در بخش خارجی تشکیل شده‌اند که اتصال الکتریکی پایدار و مقاوم در برابر خوردگی را تضمین می‌کند. زیرلایه این مقاومت از آلومینای با خلوص بالا ساخته شده و با روکش محافظ پوشانده شده است تا در برابر رطوبت و شرایط محیطی مقاوم باشد.

 مشخصات فنی
بر اساس دیتاشیت‌های استاندارد، مشخصات فنی مقاومت SMD 2512 با مقدار 22 اهم به شرح زیر است:
- مقاومت نامی: 22 اهم (Ω)
- تلورانس: معمولاً در دو نسخه ±1% (دقت بالا) و ±5% (استاندارد) عرضه می‌شود.
- توان نامی: 1 وات (W) یا 2 وات، بسته به سری و سازنده (مانند سری MCHP12 یا RC_L).
- ولتاژ کاری حداکثر: 200 تا 250 ولت، بسته به مدل.
- ضریب دمایی (TCR): ±100 ppm/°C، که نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است.
- دمای کاری: از -55°C تا +155°C یا -65°C تا +170°C (بسته به مدل و ویژگی‌های خاص مانند مقاومت در برابر رطوبت).
- نوع بسته‌بندی: 2512 [6432 متریک]، مناسب برای نصب سطحی با دستگاه‌های Pick-and-Place.
- ارتفاع بدنه: حدود 0.55 میلی‌متر، که آن را برای طراحی‌های کم‌حجم ایده‌آل می‌کند.

 ویژگی‌های برجسته
1. پایداری حرارتی: ضریب دمایی پایین (±100 ppm/°C) این مقاومت را برای کاربردهایی که نیاز به دقت در محدوده دمایی وسیع دارند، مناسب می‌کند.
2. مقاومت در برابر رطوبت: طراحی با روکش محافظ و ترمینال‌های مقاوم به خوردگی، عملکرد قابل اعتماد در محیط‌های مرطوب را تضمین می‌کند.
3. توان بالا: با توان نامی 1 یا 2 وات، این مقاومت برای مدارهایی با جریان متوسط تا بالا مناسب است.
4. اندازه استاندارد: بسته‌بندی 2512 مطابق با استاندارد JEDEC است و با اکثر خطوط تولید خودکار سازگار است.

 کاربردها
این مقاومت به دلیل اندازه متوسط، توان مناسب و دقت قابل قبول، در حوزه‌های مختلفی استفاده می‌شود:
- الکترونیک مصرفی: در دستگاه‌هایی مانند گوشی‌های هوشمند، تبلت‌ها و تلویزیون‌ها برای محدود کردن جریان یا تقسیم ولتاژ.
- صنعت خودرو: در سیستم‌های کنترلی و حسگرها که نیاز به پایداری در شرایط دمایی متغیر دارند.
- تجهیزات صنعتی: در مدارهای منبع تغذیه، اینورترها و سیستم‌های مخابراتی.
- پروژه‌های تحقیقاتی: در تجهیزات تست و اندازه‌گیری که دقت و پایداری اهمیت دارد.

 عملکرد الکتریکی
مقاومت 22 اهم در این بسته‌بندی به طور خاص برای محدود کردن جریان در مدارهایی با ولتاژ پایین تا متوسط طراحی شده است. به عنوان مثال، در یک مدار با ولتاژ 5 ولت، جریانی حدود 227 میلی‌آمپر (I = V/R = 5/22) از آن عبور می‌کند که با توان نامی 1 وات (P = I²R = 0.227² × 22 ≈ 1.13 وات) سازگار است، اگرچه برای اطمینان از طول عمر، توصیه می‌شود توان عملیاتی کمتر از 70 درصد توان نامی باشد.

 مقایسه با سایر مقاومت‌ها
در مقایسه با مقاومت‌های Thin Film (فیلم نازک)، مقاومت Thick Film 2512 هزینه کمتری دارد اما نویز الکتریکی بیشتری تولید می‌کند و تلورانس آن معمولاً بالاتر است. با این حال، در مقایسه با مقاومت‌های Axial سنتی، اندازه کوچک‌تر و قابلیت نصب سطحی آن یک مزیت بزرگ در طراحی‌های مدرن محسوب می‌شود.

 نکات نصب و استفاده
- لحیم‌کاری: دمای لحیم‌کاری نباید از 260°C به مدت بیش از 10 ثانیه تجاوز کند تا از آسیب به مقاومت جلوگیری شود.
- طراحی PCB: پدهای لحیم‌کاری باید مطابق با الگوهای استاندارد 2512 طراحی شوند تا اتصال محکم و انتقال حرارت مناسب فراهم شود.
- شرایط ذخیره‌سازی: باید در محیط خشک و دمای 5 تا 35 درجه سانتی‌گراد نگهداری شود تا از اکسیداسیون ترمینال‌ها جلوگیری شود.

 سوالات متداول (FAQ)
1. تفاوت بین تلورانس ±1% و ±5% در مقاومت 22 اهم SMD 2512 چیست؟
   - تلورانس ±1% به این معناست که مقدار واقعی مقاومت می‌تواند بین 21.78 تا 22.22 اهم باشد، در حالی که تلورانس ±5% محدوده 20.9 تا 23.1 اهم را شامل می‌شود. نسخه ±1% برای کاربردهای دقیق‌تر مناسب است، اما گران‌تر است.

2. آیا این مقاومت برای پروژه‌های با دمای بالا مناسب است؟
   - بله، با دمای کاری تا +155°C یا +170°C (بسته به مدل)، این مقاومت برای محیط‌های با دمای بالا مناسب است، به شرطی که توان عملیاتی از حد نامی تجاوز نکند.

3. چگونه می‌توانم تشخیص دهم که مقاومت 2512 من سالم است؟
   - با استفاده از یک مولتی‌متر در حالت اهم‌متر، مقدار مقاومت را اندازه‌گیری کنید. اگر مقدار خوانده‌شده در محدوده تلورانس (مثلاً 20.9 تا 23.1 اهم برای ±5%) باشد، مقاومت سالم است. همچنین بررسی ظاهری برای ترک‌خوردگی یا سوختگی توصیه می‌شود.

این مقاومت با ترکیبی از کارایی، دوام و هزینه مقرون‌به‌صرفه، انتخابی ایده‌آل برای طیف وسیعی از پروژه‌های الکترونیکی است.
