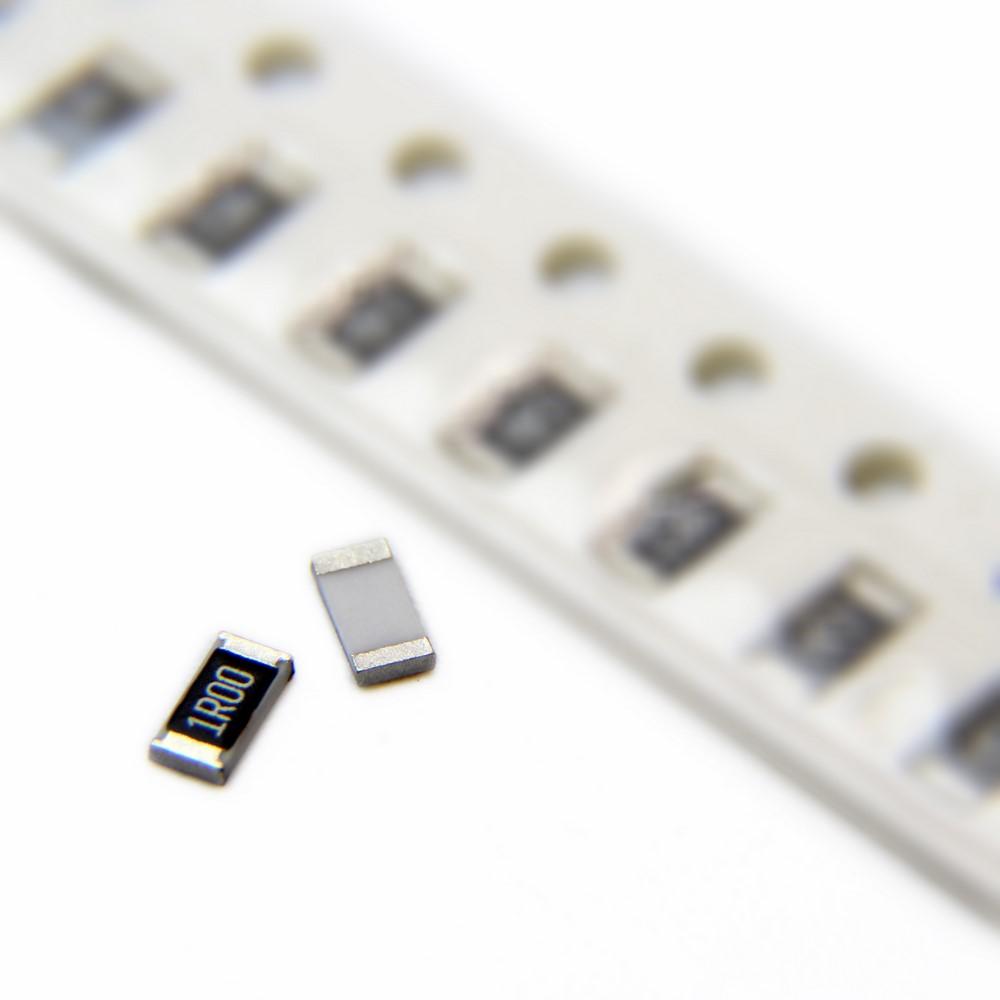

مقاومت اس ام دی 3.57اهم 1درصد 3.57ohm smd 1% 1206

مقاومت‌های SMD (Surface-Mount Device) به دلیل طراحی فشرده و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در صنعت الکترونیک مدرن هستند. مقاومت 3.57 اهم با تلرانس 1% و بسته‌بندی 1206، یک مقاومت دقیق و باکیفیت است که در کاربردهای مختلف از جمله مدارهای دیجیتال، آنالوگ و سیستم‌های قدرت پایین استفاده می‌شود. در این مقاله، ویژگی‌های فنی این محصول بر اساس مشخصات استاندارد دیتاشیت‌ها بررسی می‌شود.

 مشخصات فنی کلیدی
1. مقاومت نامی (Nominal Resistance):
   این مقاومت دارای مقدار دقیق 3.57 اهم است. این مقدار کم نشان‌دهنده کاربرد آن در مدارهایی است که به مقاومت‌های پایین برای مدیریت جریان بالا یا افت ولتاژ کم نیاز دارند.

2. تلرانس (Tolerance):
   تلرانس 1% به این معناست که مقدار واقعی مقاومت می‌تواند بین 3.5343 اهم تا 3.6057 اهم متغیر باشد (محاسبه‌شده با ±0.0357 اهم). این دقت بالا برای کاربردهایی که نیاز به پایداری و انطباق دقیق دارند، مانند فیلترها یا تنظیم‌کننده‌های ولتاژ، بسیار مناسب است.

3. بسته‌بندی (Package):
   بسته‌بندی 1206 به ابعاد 3.2 میلی‌متر طول و 1.6 میلی‌متر عرض اشاره دارد (بر اساس سیستم imperial، 0.12 اینچ × 0.06 اینچ). این اندازه، تعادلی بین فشردگی و سهولت لحیم‌کاری ارائه می‌دهد و برای طراحی‌های متراکم PCB ایده‌آل است.

4. توان نامی (Power Rating):
   مقاومت‌های 1206 معمولاً توانی در حدود 0.25 وات (1/4 وات) دارند. این مقدار نشان‌دهنده ظرفیت تحمل حرارتی قطعه است و باید در طراحی مدار مورد توجه قرار گیرد تا از گرم شدن بیش از حد جلوگیری شود.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   TCR این مقاومت معمولاً در محدوده ±100 ppm/°C یا بهتر (بسته به سازنده) قرار دارد. این مشخصه بیانگر تغییرات مقاومت در برابر نوسانات دما است و برای کاربردهای حساس به دما اهمیت دارد.

6. ولتاژ کاری بیشینه (Maximum Working Voltage):
   ولتاژ بیشینه برای مقاومت‌های 1206 معمولاً تا 200 ولت است، اما این مقدار به توان نامی و دمای محیط وابسته است. با فرمول \( V = \sqrt{P \times R} \)، برای 0.25 وات و 3.57 اهم، ولتاژ بیشینه حدود 0.94 ولت خواهد بود، مگر اینکه سازنده محدودیت دیگری اعمال کند.

7. دمای کاری (Operating Temperature Range):
   محدوده دمای عملیاتی استاندارد برای این نوع مقاومت‌ها معمولاً از -55°C تا +155°C است، که آن را برای محیط‌های صنعتی و مصرفی مناسب می‌سازد.

8. تکنولوژی ساخت:
   این مقاومت از نوع Thick Film (فیلم ضخیم) است که با مخلوط پودر فلزی و شیشه روی زیرلایه سرامیکی چاپ می‌شود. این روش، مقاومت را در برابر رطوبت و دمای بالا مقاوم کرده و ضریب دمایی پایینی ارائه می‌دهد.

 کاربردها
- مدارهای محدودکننده جریان: با مقاومت پایین 3.57 اهم، این قطعه برای کنترل جریان در بخش‌های منبع تغذیه یا سنسورها ایده‌آل است.
- فیلترهای RF و آنالوگ: دقت 1% و پایداری آن، برای تنظیم دقیق سیگنال‌ها مناسب است.
- الکترونیک خودرو و صنعتی: مقاومت در برابر دما و رطوبت، آن را برای شرایط سخت مناسب می‌کند.
- لوازم مصرفی: در دستگاه‌هایی مانند موبایل‌ها و تبلت‌ها که نیاز به قطعات کوچک و دقیق دارند، استفاده می‌شود.

 مزایا
- اندازه کوچک: بسته‌بندی 1206 فضای کمی روی PCB اشغال می‌کند.
- دقت بالا: تلرانس 1% خطای کمتری در مقایسه با مقاومت‌های 5% ارائه می‌دهد.
- پایداری حرارتی: ضریب دمایی پایین، تغییرات مقاومت را در دماهای مختلف به حداقل می‌رساند.

 ملاحظات طراحی
- مدیریت توان: با توجه به توان 0.25 وات، جریان عبوری نباید از حدود 0.265 آمپر (محاسبه‌شده با \( I = \sqrt{P/R} \)) فراتر رود تا از آسیب حرارتی جلوگیری شود.
- لحیم‌کاری: استفاده از پروفایل دمایی مناسب در فرآیند Reflow ضروری است تا اتصال پایدار و بدون نقص ایجاد شود.
- جایگذاری: فاصله‌گذاری مناسب با قطعات دیگر برای دفع حرارت توصیه می‌شود.

 نتیجه‌گیری
مقاومت SMD 3.57 اهم با تلرانس 1% در بسته‌بندی 1206، ترکیبی از دقت، فشردگی و عملکرد قابل اعتماد را ارائه می‌دهد. این قطعه برای مهندسان و طراحانی که به دنبال بهینه‌سازی مدارهای خود در کاربردهای متنوع هستند، گزینه‌ای ایده‌آل است. با رعایت محدودیت‌های توان و دما، این مقاومت می‌تواند عملکرد پایداری در طولانی‌مدت داشته باشد.

 سوالات متداول (FAQ)

1. تلرانس 1% در این مقاومت به چه معناست و چرا مهم است؟
   تلرانس 1% یعنی مقدار واقعی مقاومت می‌تواند حداکثر 0.0357 اهم با مقدار نامی (3.57 اهم) اختلاف داشته باشد. این دقت برای مدارهایی که به انطباق بالا نیاز دارند (مثل تنظیم‌کننده‌ها یا سنسورها) حیاتی است، زیرا خطای کمتر به عملکرد بهتر منجر می‌شود.

2. آیا این مقاومت برای کاربردهای پرقدرت مناسب است؟
   خیر، با توان نامی 0.25 وات، این مقاومت برای کاربردهای کم‌مصرف طراحی شده است. برای توان بالاتر، باید از مقاومت‌هایی با بسته‌بندی بزرگ‌تر (مثل 2512) یا توان نامی بیشتر استفاده کرد.

3. چگونه می‌توانم مطمئن شوم که این مقاومت در دمای بالا کار می‌کند؟
   این مقاومت تا دمای 155 درجه سانتی‌گراد عملیاتی است، اما باید مطمئن شوید که توان مصرفی و تهویه مناسب باشد. ضریب دمایی (±100 ppm/°C) نیز نشان می‌دهد که تغییرات مقاومت در دما کم است، ولی دیتاشیت سازنده را برای شرایط خاص بررسی کنید.
