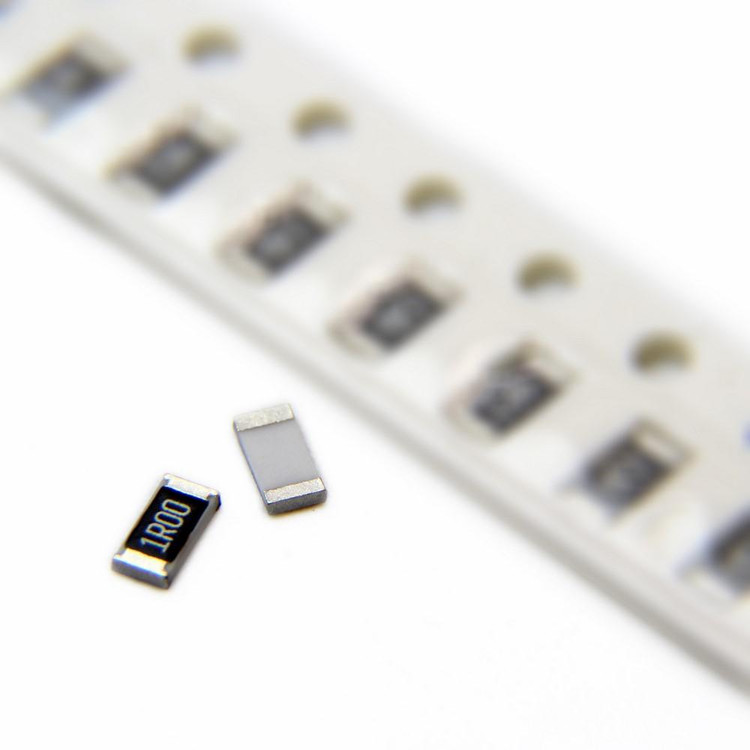

مقاومت 16.5 اهم 1درصد 16.5ohm smd 1% 1206

مقاومت‌های SMD (Surface Mount Device) از جمله قطعات کلیدی در طراحی مدارات الکترونیکی مدرن هستند که به دلیل ابعاد کوچک، قابلیت نصب سطحی و دقت بالا در کاربردهای صنعتی و حرفه‌ای مورد استفاده قرار می‌گیرند. مقاومت اس‌ام‌دی 16.5 اهم با تلرانس 1% در پکیج 1206 یکی از این محصولات است که در ادامه به بررسی ویژگی‌های فنی آن بر اساس دیتاشیت‌های استاندارد و مشخصات عمومی این نوع مقاومت‌ها می‌پردازیم.

 مشخصات فنی مقاومت اس‌ام‌دی 16.5 اهم 1% 1206
1. مقدار مقاومت (Resistance Value):
   - مقدار نامی: 16.5 اهم (Ω)
   - تلرانس: ±1% (این به این معناست که مقدار واقعی مقاومت می‌تواند بین 16.335 اهم تا 16.665 اهم باشد، که نشان‌دهنده دقت بالای این قطعه است).

2. پکیج (Package):
   - نوع پکیج: 1206
   - ابعاد: 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع تقریبی، بسته به سازنده)
   - این پکیج معادل 0.12 اینچ × 0.06 اینچ است و به همین دلیل به نام 1206 شناخته می‌شود.

3. توان نامی (Power Rating):
   - توان: 0.25 وات (1/4 وات) در دمای استاندارد 70 درجه سانتی‌گراد
   - این مقدار نشان‌دهنده ظرفیت مقاومت در تحمل جریان و ولتاژ بدون آسیب‌دیدگی است. در دماهای بالاتر، توان نامی ممکن است کاهش یابد (Derating اعمال می‌شود).

4. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   - معمولاً در محدوده ±100 ppm/°C یا ±50 ppm/°C (بسته به سازنده و سری محصول)
   - این پارامتر نشان‌دهنده تغییرات مقاومت در اثر تغییرات دما است. هرچه TCR کمتر باشد، مقاومت در برابر نوسانات دمایی پایدارتر خواهد بود.

5. حداکثر ولتاژ کاری (Maximum Working Voltage):
   - معمولاً 200 ولت (برای پکیج 1206 با توان 0.25 وات)
   - این مقدار به ولتاژ اعمالی بستگی دارد و نباید از حد مجاز فراتر رود تا از خرابی مقاومت جلوگیری شود.

6. جریان نامی (Current Rating):
   - با استفاده از قانون اهم (V = I × R) و توان (P = I² × R)، حداکثر جریان قابل تحمل حدود 123 میلی‌آمپر (محاسبه‌شده با P = 0.25 وات و R = 16.5 اهم) است.

7. مواد سازنده:
   - لایه مقاومتی: معمولاً از آلیاژهای فلزی یا فیلم نازک (Thin Film) برای دستیابی به دقت 1%.
   - پایه‌ها: پوشش نقره‌ای یا قلع برای اتصال به برد با لحیم‌کاری.
   - بدنه: سرامیک آلومینا برای عایق‌بندی و مقاومت حرارتی.

8. دمای کاری (Operating Temperature Range):
   - معمولاً از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد (بسته به دیتاشیت سازنده).

9. کدها و نشانه‌گذاری (Marking):
   - در مقاومت‌های SMD با تلرانس 1%، معمولاً از کد عددی 4 رقمی استفاده می‌شود. برای 16.5 اهم، کد احتمالی "1650" است که به صورت "16R5" نیز ممکن است نمایش داده شود (16.5 Ω).

 کاربردها
- الکترونیک صنعتی: استفاده در مدارات دقیق مانند سنسورها و کنترل‌کننده‌ها.
- پاور و مدیریت انرژی: محدود کردن جریان و تقسیم ولتاژ در منابع تغذیه.
- دستگاه‌های پزشکی: به دلیل دقت بالا در تجهیزات اندازه‌گیری.
- اتوماسیون و رباتیک: در بردهای کنترلی با تراکم بالا.

 مزایا
- دقت بالا: تلرانس 1% این مقاومت را برای کاربردهایی که نیاز به پایداری و دقت دارند مناسب می‌کند.
- ابعاد کوچک: پکیج 1206 فضای کمی روی برد اشغال می‌کند و برای طراحی‌های فشرده ایده‌آل است.
- قابلیت اطمینان: استفاده از تکنولوژی فیلم نازک، عمر طولانی و مقاومت در برابر شرایط محیطی را تضمین می‌کند.

 محدودیت‌ها
- توان محدود: با توان 0.25 وات، برای کاربردهای پرقدرت مناسب نیست و نیاز به پکیج‌های بزرگ‌تر (مثل 2010 یا 2512) دارد.
- حساسیت به دما: در دماهای بسیار بالا یا پایین، ممکن است نیاز به محاسبات دقیق‌تر برای جبران تغییرات مقاومت باشد.

 نحوه نصب و لحیم‌کاری
این مقاومت برای نصب سطحی طراحی شده و با استفاده از فرآیند لحیم‌کاری Reflow یا Wave Solder روی برد نصب می‌شود. توصیه می‌شود دمای لحیم‌کاری از 260 درجه سانتی‌گراد به مدت حداکثر 10 ثانیه تجاوز نکند تا از آسیب به لایه مقاومتی جلوگیری شود.

 مقایسه با سایر پکیج‌ها
- در مقایسه با پکیج 0805 (0.125 وات)، پکیج 1206 توان بیشتری تحمل می‌کند.
- نسبت به پکیج 0603، ابعاد بزرگ‌تر آن لحیم‌کاری دستی را آسان‌تر می‌کند، اما فضای بیشتری اشغال می‌کند.

 استانداردهای صنعتی
این مقاومت معمولاً با استانداردهای RoHS (عاری از مواد مضر) و AEC-Q200 (برای کاربردهای خودرویی) سازگار است، که بستگی به سازنده (مانند Vishay، Yageo، یا Panasonic) دارد.

 سوالات متداول (FAQ)

1. آیا مقاومت 16.5 اهم 1% در پکیج 1206 برای کاربردهای پرقدرت مناسب است؟
   خیر، این مقاومت با توان نامی 0.25 وات برای کاربردهای کم‌مصرف و دقیق طراحی شده است. برای کاربردهای پرقدرت، باید از پکیج‌های بزرگ‌تر مانند 2512 با توان 1 وات یا بیشتر استفاده شود.

2. چگونه کد درج‌شده روی مقاومت 16.5 اهم را بخوانم؟
   در پکیج 1206 با تلرانس 1%، کد معمولاً به صورت 4 رقمی (مثل "1650" یا "16R5") نوشته می‌شود. عدد 16 نشان‌دهنده 16 اهم و 5 نشان‌دهنده 0.5 اهم است. برای تأیید دقیق، به دیتاشیت سازنده مراجعه کنید.

3. حداکثر جریان قابل تحمل این مقاومت چقدر است؟
   با توان 0.25 وات و مقاومت 16.5 اهم، حداکثر جریان حدود 123 میلی‌آمپر است (بر اساس فرمول P = I² × R). عبور جریان بیشتر می‌تواند باعث گرم شدن بیش از حد و خرابی مقاومت شود.
