مقاومت 560 کیلواهم 1درصد 560Kohm smd 1% 1206

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فناوری‌های نصب سطحی، یکی از پرکاربردترین قطعات در صنعت الکترونیک مدرن هستند. مقاومت 560KΩ با تحمل 1% در پکیج 1206 یکی از این محصولات است که به دلیل دقت بالا و طراحی بهینه، در پروژه‌های مختلف الکترونیکی مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی ویژگی‌ها و مشخصات فنی این مقاومت بر اساس استانداردهای رایج و دیتاشیت‌های معتبر می‌پردازیم.

 معرفی محصول

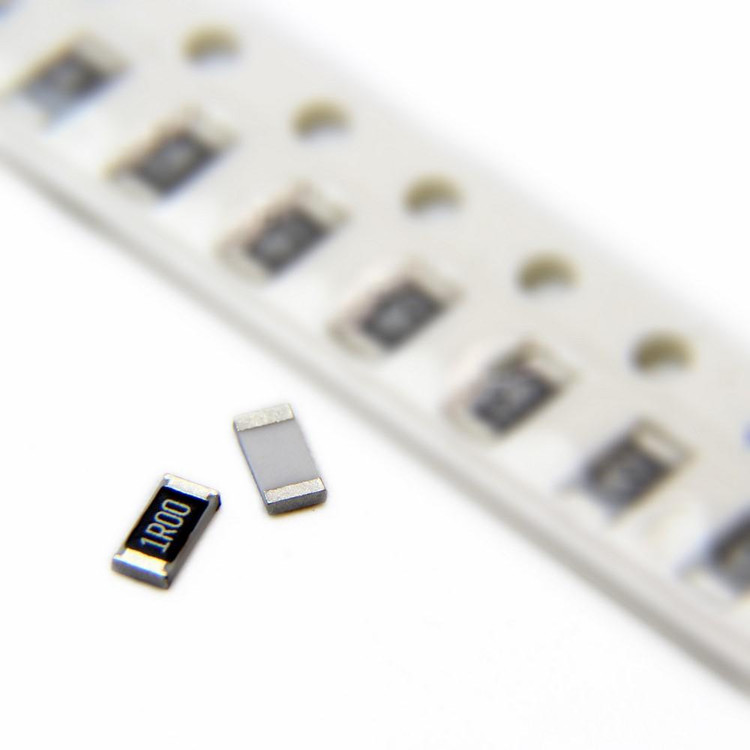

مقاومت 560KΩ SMD در پکیج 1206 یک مقاومت فیلم ضخیم (Thick Film) است که با استفاده از فناوری لایه‌نشانی اکسید فلزی یا ترکیبات مشابه بر روی یک بستر سرامیکی تولید می‌شود. این مقاومت با اندازه استاندارد 1206 (3.2 میلی‌متر طول و 1.6 میلی‌متر عرض) طراحی شده و برای کاربردهایی که نیاز به دقت بالا و پایداری حرارتی دارند، ایده‌آل است.

 مشخصات فنی کلیدی
بر اساس دیتاشیت‌های استاندارد تولیدکنندگان معتبر مانند Yageo، Royal Ohm یا Vishay، مشخصات فنی این مقاومت به شرح زیر است:
- مقاومت نامی: 560 کیلو اهم (560KΩ)
- تحمل (Tolerance): ±1% - این سطح از دقت نشان‌دهنده انحراف حداکثر 5.6 کیلو اهم از مقدار نامی است که برای کاربردهای حساس به تغییرات مقاومتی مناسب است.
- اندازه پکیج: 1206 (ابعاد: 3.2 × 1.6 × 0.55 میلی‌متر)
- توان نامی (Power Rating): 0.25 وات (1/4W) - این مقدار نشان‌دهنده حداکثر توانی است که مقاومت می‌تواند بدون آسیب دیدن در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد) تحمل کند.
- ضریب دمایی (Temperature Coefficient): معمولاً ±100 ppm/°C - این مشخصه بیانگر تغییرات مقاومت در برابر نوسانات دما است و نشان‌دهنده پایداری خوب این قطعه در شرایط مختلف است.
- ولتاژ کاری حداکثر: 200 ولت (بسته به سازنده ممکن است متفاوت باشد).
- دمای عملیاتی: از -55 تا +155 درجه سانتی‌گراد - این محدوده وسیع، امکان استفاده در محیط‌های متنوع را فراهم می‌کند.

 ویژگی‌های برجسته
1. دقت بالا: تحمل 1% این مقاومت، آن را برای مدارهایی که نیاز به تنظیم دقیق جریان یا ولتاژ دارند، مانند فیلترها، تقسیم‌کننده‌های ولتاژ و مدارهای آنالوگ، مناسب می‌کند.
2. اندازه compact: پکیج 1206 تعادل ایده‌آلی بین اندازه و توان ارائه می‌دهد و به راحتی با تجهیزات Pick-and-Place در خطوط تولید خودکار سازگار است.
3. پایداری حرارتی: ضریب دمایی پایین و ساختار سرامیکی باعث می‌شود که این مقاومت در برابر تغییرات دما مقاومت خوبی از خود نشان دهد.
4. قابلیت لحیم‌کاری: طراحی انتهای نیکل-قلع این مقاومت، اتصال محکم و مطمئن را در فرآیندهای لحیم‌کاری موجی (Wave Soldering) و Reflow تضمین می‌کند.

 کاربردها
این مقاومت به دلیل ویژگی‌های ذکر شده در موارد زیر به کار می‌رود:
- الکترونیک مصرفی: مانند تلویزیون‌ها، رادیوها و دستگاه‌های پخش صوتی.
- تجهیزات مخابراتی: در مدارات تنظیم سیگنال و فیلتراسیون.
- صنعت خودرو: در سیستم‌های کنترلی و سنسورها.
- پروژه‌های DIY و حرفه‌ای: برای طراحی مدارات دقیق و پایدار.

 نکات طراحی و استفاده
هنگام استفاده از این مقاومت در طراحی مدار، باید به موارد زیر توجه کرد:
- محدودیت توان: از превыش توان 0.25 وات در دمای محیط بالا اجتناب کنید، زیرا ممکن است باعث افزایش دما و کاهش عمر قطعه شود.
- پد لحیم‌کاری: استفاده از پدهای استاندارد مطابق با ابعاد 1206 برای اتصال بهینه ضروری است.
- تست و اندازه‌گیری: به دلیل تحمل 1%، توصیه می‌شود مقاومت واقعی با مولتی‌متر اندازه‌گیری شود تا از انطباق با نیازهای مدار اطمینان حاصل شود.

 نتیجه‌گیری
مقاومت 560KΩ SMD با تحمل 1% در پکیج 1206 یک انتخاب هوشمندانه برای مهندسان و طراحانی است که به دنبال ترکیبی از دقت، پایداری و انعطاف‌پذیری در پروژه‌های خود هستند. این قطعه با مشخصات فنی برجسته و سازگاری با فرآیندهای تولید مدرن، نقش مهمی در بهینه‌سازی عملکرد مدارات الکترونیکی ایفا می‌کند.

 سوالات متداول (FAQ)
1. تفاوت مقاومت 560KΩ با تحمل 1% و 5% چیست؟
   مقاومت با تحمل 1% دقت بیشتری دارد و انحراف آن از مقدار نامی (560KΩ) حداکثر 5.6KΩ است، در حالی که تحمل 5% انحراف تا 28KΩ را امکان‌پذیر می‌کند. این باعث می‌شود نسخه 1% برای کاربردهای حساس‌تر مناسب‌تر باشد.

2. آیا این مقاومت برای پروژه‌های با توان بالا مناسب است؟
   خیر، این مقاومت با توان نامی 0.25 وات برای کاربردهای کم‌مصرف طراحی شده است. برای پروژه‌های با توان بالا، باید از مقاومت‌هایی با پکیج بزرگ‌تر یا توان نامی بالاتر استفاده کنید.

3. چگونه می‌توانم این مقاومت را در مدار شناسایی کنم؟
   در پکیج 1206، مقاومت‌های با تحمل 1% معمولاً با کد 4 رقمی مشخص می‌شوند. برای 560KΩ، کد ممکن است "564" باشد (56 به‌عنوان ارقام اصلی و 4 به معنای 10^4). با این حال، همیشه دیتاشیت سازنده را بررسی کنید.
