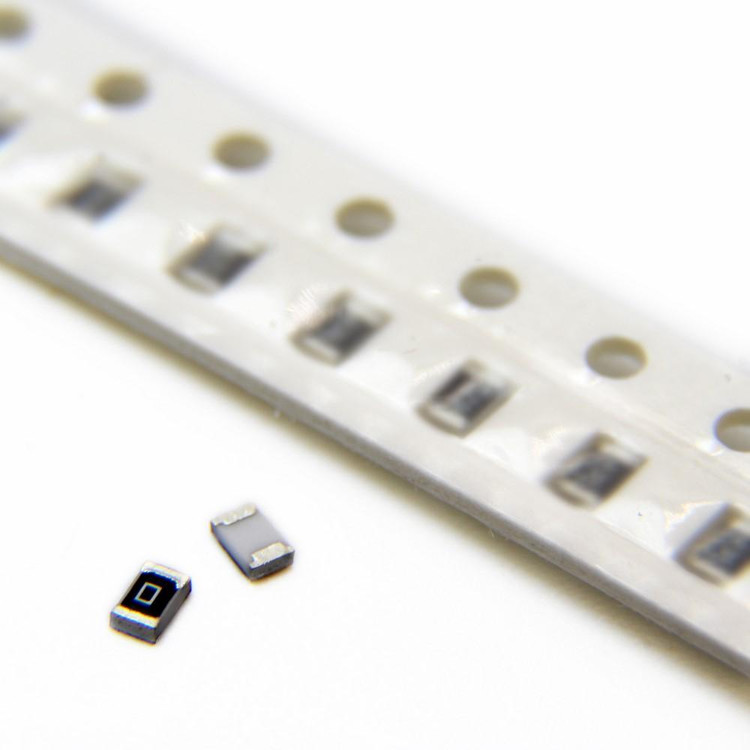

مقاومت2.7 اهم 1 درصد 2.7ohm smd 1% 0805

مقاومت‌های SMD (Surface-Mount Device) به دلیل طراحی فشرده و عملکرد قابل اعتماد، یکی از پرکاربردترین قطعات در صنعت الکترونیک مدرن هستند. مقاومت 2.7 اهم با تلرانس 1% در پکیج 0805، یک قطعه دقیق و باکیفیت است که برای کاربردهای مختلف از جمله مدارات دیجیتال، آنالوگ و سیستم‌های RF مناسب است. در این مقاله، به ویژگی‌های فنی این محصول بر اساس دیتاشیت‌های استاندارد و کاربردهای آن می‌پردازیم.

 ویژگی‌های فنی مقاومت 2.7 اهم SMD (پکیج 0805، تلرانس 1%)
1. مقاومت نامی (Resistance Value): 2.7 اهم
   این مقدار نشان‌دهنده میزان مقاومت الکتریکی است که این قطعه در برابر جریان عبوری ایجاد می‌کند. مقدار پایین 2.7 اهم، آن را برای کاربردهایی که نیاز به افت ولتاژ کم یا کنترل جریان بالا دارند، ایده‌آل می‌سازد.

2. تلرانس (Tolerance): ±1%
   تلرانس 1% به این معناست که مقدار واقعی مقاومت می‌تواند حداکثر 0.027 اهم از مقدار نامی (2.7 اهم) انحراف داشته باشد. این دقت بالا برای مدارات حساس و پروژه‌هایی که نیاز به پایداری و دقت دارند، بسیار مناسب است.

3. ابعاد پکیج (Package Size): 0805
   پکیج 0805 به ابعاد 2.0 میلی‌متر (طول) × 1.25 میلی‌متر (عرض) اشاره دارد (معادل 0.08 × 0.05 اینچ). این اندازه استاندارد، تعادل خوبی بین فضای اشغالی روی برد و سهولت نصب با دستگاه‌های Pick-and-Place ارائه می‌دهد.

4. توان نامی (Power Rating): 0.125 وات (1/8 وات)
   این مقاومت قادر است تا 125 میلی‌وات توان را بدون آسیب دیدن یا افزایش دمای بیش از حد تحمل کند. این مشخصه آن را برای کاربردهای کم‌مصرف و مدارات با توان پایین مناسب می‌کند.

5. ولتاژ کاری (Operating Voltage): حداکثر 150 ولت
   ولتاژ بیشینه‌ای که این مقاومت می‌تواند تحمل کند، 150 ولت است. این مقدار به طراحی ایمن مدارات با ولتاژهای متوسط کمک می‌کند.

6. دمای کاری (Operating Temperature): -55°C تا +155°C
   این بازه دمایی گسترده، امکان استفاده از مقاومت در شرایط محیطی متنوع، از جمله تجهیزات صنعتی و خودروسازی را فراهم می‌کند.

7. تکنولوژی ساخت: Thick Film
   این مقاومت از نوع فیلم ضخیم (Thick Film) است که به دلیل هزینه تولید پایین و عملکرد قابل اعتماد، در بسیاری از کاربردهای عمومی استفاده می‌شود.

8. ضریب دمایی (Temperature Coefficient): معمولاً ±100 ppm/°C
   این مشخصه نشان می‌دهد که با تغییر دما، مقاومت تا چه حد تغییر می‌کند. ضریب ±100 ppm/°C بیانگر پایداری مناسب در برابر تغییرات حرارتی است.

 کاربردهای مقاومت 2.7 اهم SMD 1% 0805
- مدارات محدودکننده جریان: به دلیل مقدار پایین مقاومت، برای محدود کردن جریان در LEDها یا سنسورها استفاده می‌شود.
- تقویت‌کننده‌ها و فیلترها: در مدارات آنالوگ برای تنظیم ولتاژ و جریان دقیق.
- پروژه‌های DIY و پروتوتایپ: اندازه کوچک و دقت بالا، آن را برای نمونه‌سازی سریع مناسب می‌کند.
- تجهیزات مخابراتی: در فرکانس‌های بالا به دلیل ساختار کم‌ظرفیت و پایداری خوب.

 مزایا و نقاط قوت
- دقت بالا: تلرانس 1% برای کاربردهای حرفه‌ای و حساس.
- اندازه compact: صرفه‌جویی در فضای برد مدار چاپی (PCB).
- نصب آسان: سازگار با فرآیندهای لحیم‌کاری Reflow و Wave.

 محدودیت‌ها
- توان پایین: برای کاربردهای با توان بالا مناسب نیست و نیاز به پکیج‌های بزرگ‌تر یا مقاومت‌های موازی دارد.
- حساسیت به جریان بالا: به دلیل مقاومت کم، در جریان‌های زیاد ممکن است گرمای بیش از حد تولید کند.

 سوالات متداول (FAQ)
1. مقاومت 2.7 اهم SMD 0805 برای چه پروژه‌هایی مناسب‌تر است؟
   این مقاومت برای پروژه‌های کم‌مصرف با نیاز به دقت بالا، مانند مدارات کنترلی، سنسورها و تنظیم جریان LEDها ایده‌آل است. برای کاربردهای پرقدرت، باید توان و جریان ورودی را بررسی کنید.

2. تفاوت پکیج 0805 با 0603 چیست؟
   پکیج 0805 بزرگ‌تر از 0603 (1.6 × 0.8 میلی‌متر) است و توان بیشتری (0.125 وات در مقابل 0.1 وات) تحمل می‌کند. همچنین نصب آن با تجهیزات ساده‌تر، راحت‌تر است.

3. آیا این مقاومت برای مدارات RF مناسب است؟
   بله، به دلیل ظرفیت پارازیتی کم و پایداری خوب، می‌تواند در فرکانس‌های بالا استفاده شود، اما برای کاربردهای بسیار حساس، ممکن است نیاز به مقاومت‌های تخصصی‌تر باشد.

این مقاومت با ترکیبی از دقت، اندازه مناسب و عملکرد قابل اعتماد، گزینه‌ای عالی برای مهندسان و علاقه‌مندان به الکترونیک است که به دنبال بهینه‌سازی طراحی‌های خود هستند.
