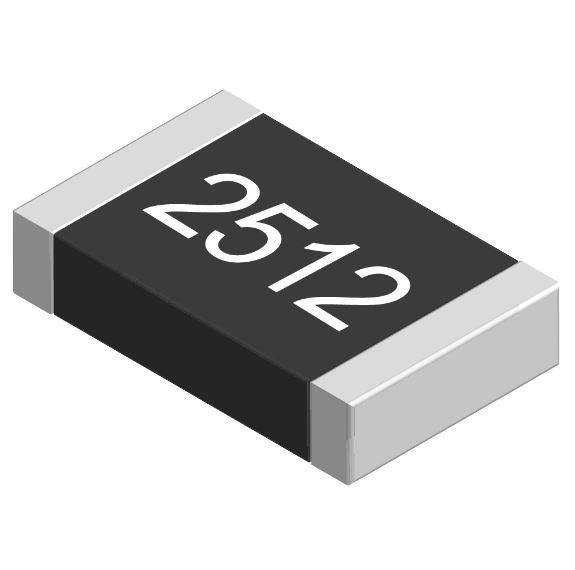

مقاومت اس ام دی 2کیلواهم 2Kohm smd 2512

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، کارایی بالا و قابلیت نصب سطحی، یکی از پرکاربردترین قطعات در مدارات الکترونیکی مدرن هستند. مقاومت 2 کیلواهم (2KΩ) با پکیج 2512 یکی از گزینه‌های محبوب در این دسته است که به دلیل توان بالا و ابعاد مناسب، در پروژه‌های مختلف از جمله مدارات قدرت، سیستم‌های صوتی و تجهیزات صنعتی استفاده می‌شود. در این مقاله، به بررسی ویژگی‌های فنی این محصول بر اساس دیتاشیت استاندارد و کاربردهای آن می‌پردازیم.

 مشخصات فنی مقاومت 2KΩ SMD 2512
پکیج 2512 به معنای ابعاد 6.35 میلی‌متر طول و 3.2 میلی‌متر عرض است (معادل 0.25 اینچ × 0.12 اینچ). این ابعاد، مقاومت را در دسته قطعات با اندازه متوسط تا بزرگ در میان مقاومت‌های SMD قرار می‌دهد که امکان تحمل توان بالاتر را فراهم می‌کند. در ادامه، مشخصات کلیدی این مقاومت را مرور می‌کنیم:

1. مقدار مقاومت: 2 کیلواهم (2000 اهم)
   - این مقدار برای محدود کردن جریان در مدارات با ولتاژ متوسط تا بالا مناسب است و در تقسیم ولتاژ یا تنظیم جریان کاربرد دارد.

2. توان نامی (Power Rating): 1 وات (1W) در دمای 70 درجه سانتی‌گراد
   - توان 1 وات این مقاومت را برای کاربردهایی که نیاز به تحمل جریان بالاتر دارند، ایده‌آل می‌کند. با افزایش دما، توان نامی ممکن است کاهش یابد که در دیتاشیت به‌صورت دقیق‌تر مشخص می‌شود.

3. حداکثر ولتاژ کاری (Working Voltage): 200 ولت
   - این مقدار نشان‌دهنده توانایی مقاومت در تحمل ولتاژ بدون آسیب است، که برای مدارات با ولتاژ متوسط مناسب است.

4. حداکثر ولتاژ اورلود (Overload Voltage): 400 ولت
   - این ویژگی به مقاومت اجازه می‌دهد در شرایط لحظه‌ای با ولتاژ بالاتر از حد نامی کار کند، بدون اینکه دچار خرابی شود.

5. تلرانس (Tolerance): معمولاً 1% یا 5%
   - تلرانس 1% برای کاربردهای دقیق‌تر مانند تجهیزات پزشکی یا مدارات حساس و تلرانس 5% برای کاربردهای عمومی‌تر استفاده می‌شود.

6. محدوده دمای کاری: -55 تا +155 درجه سانتی‌گراد
   - این بازه دمایی گسترده، مقاومت را برای استفاده در شرایط محیطی متنوع، از سیستم‌های صنعتی تا دستگاه‌های قابل حمل، مناسب می‌سازد.

7. جریان نامی: تا 2 آمپر (بسته به شرایط حرارتی)
   - این مقدار به طراحی مدار و دفع حرارت بستگی دارد، اما نشان‌دهنده ظرفیت بالای این پکیج است.

 ساختار و مواد سازنده
مقاومت‌های SMD 2512 معمولاً از لایه نازک (Thin Film) یا لایه ضخیم (Thick Film) ساخته می‌شوند. نوع لایه نازک دقت بیشتری (تلرانس 1%) ارائه می‌دهد، در حالی که لایه ضخیم برای کاربردهای عمومی‌تر با هزینه کمتر استفاده می‌شود. بدنه سرامیکی این مقاومت‌ها به همراه پوشش محافظ، مقاومت بالایی در برابر حرارت و رطوبت فراهم می‌کند.

 مزایا و کاربردها
- مزایا:
  - اندازه مناسب برای نصب سطحی با توان بالا
  - پایداری حرارتی خوب
  - سازگاری با فرآیندهای مونتاژ خودکار (مانند Reflow Soldering)
- کاربردها:
  - مدارات تغذیه سوئیچینگ
  - سیستم‌های روشنایی LED
  - تجهیزات صوتی و آمپلی‌فایرها
  - سنسورها و مدارات کنترلی

 نکات نصب و استفاده
برای استفاده بهینه از مقاومت 2KΩ SMD 2512، توجه به دفع حرارت ضروری است. در دماهای بالاتر از 70 درجه سانتی‌گراد، توان نامی کاهش می‌یابد و توصیه می‌شود از سیستم خنک‌کننده یا طراحی مناسب PCB استفاده شود. همچنین، بررسی کد روی بدنه مقاومت (مانند "202" برای 2KΩ در سیستم کدگذاری سه‌رقمی) برای اطمینان از مقدار دقیق آن اهمیت دارد.

 نتیجه‌گیری
مقاومت 2 کیلواهم SMD 2512 با توان 1 وات، ولتاژ کاری 200 ولت و تلرانس، یک انتخاب حرفه‌ای برای طراحان مدارات الکترونیکی است که به دنبال تعادل بین اندازه، توان و دقت هستند. این قطعه با ویژگی‌های فنی برجسته و انعطاف‌پذیری در کاربرد، نقش مهمی در بهینه‌سازی طراحی‌های مدرن ایفا می‌کند.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 2512 با پکیج‌های کوچکتر مانند 1206 چیست؟
   - مقاومت 2512 ابعاد بزرگ‌تری دارد (6.35 × 3.2 میلی‌متر) و توان بالاتری (1 وات) نسبت به پکیج 1206 (0.25 وات) ارائه می‌دهد. این امر آن را برای کاربردهای با جریان و توان بالاتر مناسب‌تر می‌کند.

2. چگونه می‌توان مقدار 2KΩ را از روی مقاومت تشخیص داد؟
   - در مقاومت‌های SMD، مقدار معمولاً با کد سه‌رقمی نوشته می‌شود. برای 2KΩ، کد "202" استفاده می‌شود که "20" نشان‌دهنده مقدار پایه و "2" تعداد صفرها (2000 اهم) است.

3. آیا این مقاومت برای مدارات با فرکانس بالا مناسب است؟
   - بله، اما باید به پارازیت‌ها و ظرفیت خازنی ذاتی مقاومت توجه کرد. برای فرکانس‌های بسیار بالا، استفاده از مقاومت‌های تخصصی‌تر توصیه می‌شود.
