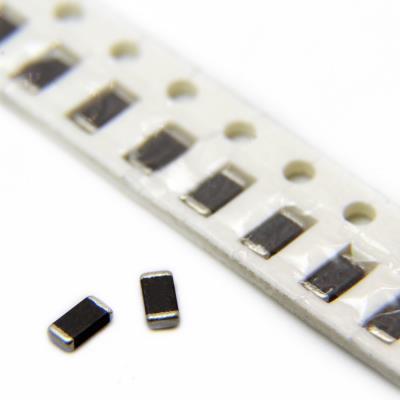

مقاومت اس ام دی 0.005اهم 1درصد 0.005ohm smd 1% 1206

مقاومت‌های SMD (Surface Mount Device) یکی از کلیدی‌ترین قطعات در طراحی مدارات الکترونیکی مدرن هستند که به دلیل اندازه کوچک، دقت بالا و قابلیت نصب سطحی، در صنایع مختلف از جمله الکترونیک صنعتی، خودروسازی و تجهیزات پزشکی به کار می‌روند. در این مقاله، به بررسی ویژگی‌های فنی مقاومت SMD با مقدار 0.005 اهم، تلرانس 1% و پکیج 1206 می‌پردازیم و مشخصات آن را بر اساس استانداردهای دیتاشیت تحلیل می‌کنیم.

 معرفی محصول
مقاومت 0.005 اهم (5 میلی‌اهم) با تلرانس 1% در پکیج 1206، یک مقاومت دقیق با توان پایین است که عمدتاً برای کاربردهای حسگر جریان (Current Sensing) و مدیریت توان در مدارات حساس طراحی شده است. این قطعه به دلیل مقاومت بسیار کم، در مواردی که نیاز به اندازه‌گیری دقیق جریان یا افت ولتاژ ناچیز باشد، ایده‌آل است. پکیج 1206 به ابعاد 3.2 میلی‌متر طول و 1.6 میلی‌متر عرض، تعادل مناسبی بین اندازه و توان ارائه می‌دهد و برای مونتاژ ماشینی مناسب است.

 ویژگی‌های فنی بر اساس دیتاشیت
1. مقدار مقاومت (Resistance Value):
   - 0.005 اهم (5 میلی‌اهم)
   - این مقدار مقاومت بسیار پایین، آن را برای کاربردهای اندازه‌گیری جریان بالا مناسب می‌کند، زیرا افت ولتاژ در آن حداقل است (بر اساس قانون اهم: V = IR).

2. تلرانس (Tolerance):
   - ±1%
   - تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است که خطای آن را در محدوده ±0.00005 اهم نگه می‌دارد. این ویژگی برای مدارات دقیق و کالیبره‌شده حیاتی است.

3. پکیج (Package):
   - 1206 (3216 متریک)
   - ابعاد: 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع تقریبی)
   - این سایز پکیج، توان حرارتی و مکانیکی متوسطی ارائه می‌دهد و با تجهیزات استاندارد مونتاژ SMD سازگار است.

4. توان نامی (Power Rating):
   - معمولاً 0.25 وات (1/4W) برای پکیج 1206
   - این توان برای کاربردهای کم‌مصرف کافی است، اما در صورت عبور جریان بالا، باید دمای محیط و تهویه مناسب مدنظر قرار گیرد.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   - معمولاً بین ±50 تا ±200 ppm/°C (بسته به سازنده)
   - این پارامتر نشان می‌دهد که تغییرات دما تأثیر محدودی بر مقدار مقاومت دارد، که برای کاربردهای پایدار در دماهای مختلف مناسب است.

6. جریان بیشینه (Maximum Current):
   - با توجه به توان 0.25 وات و مقاومت 0.005 اهم، جریان بیشینه قابل محاسبه است:
     \( I = \sqrt{P/R} = \sqrt{0.25 / 0.005} = 7.07 آمپر \)
   - این مقدار نشان‌دهنده ظرفیت بالای مقاومت برای تحمل جریان است، مشروط به مدیریت حرارتی مناسب.

7. مواد و ساختار:
   - اغلب از آلیاژهای فلزی مقاوم (مانند منگنز-مس یا نیکل-کروم) ساخته می‌شود که مقاومت کم و پایداری بالایی دارند.
   - پوشش سرامیکی برای محافظت و عایق‌بندی استفاده می‌شود.

 کاربردها
- حسگر جریان (Current Sensing): در منابع تغذیه سوئیچینگ و اینورترها برای مانیتورینگ جریان.
- مدارات محافظتی: محدود کردن جریان در شرایط اضطراری.
- الکترونیک خودرو: در سیستم‌های مدیریت باتری و شارژ.
- تجهیزات پزشکی: در دستگاه‌های دقیق که به پایداری الکتریکی نیاز دارند.

 مزایا
- دقت بالا (تلرانس 1%) برای اندازه‌گیری‌های حساس.
- اندازه کوچک و مناسب برای طراحی مدارات فشرده.
- قابلیت تحمل جریان نسبتاً بالا در مقایسه با مقاومت‌های استاندارد با توان مشابه.

 محدودیت‌ها
- به دلیل توان نامی محدود (0.25 وات)، در کاربردهای پرقدرت نیاز به خنک‌کننده اضافی دارد.
- مقاومت بسیار پایین ممکن است در برابر نویز حساس باشد و نیاز به طراحی دقیق مدار داشته باشد.

 نکات نصب و استفاده
- مونتاژ: استفاده از لحیم‌کاری Reflow یا Wave توصیه می‌شود.
- دمای کاری: معمولاً بین -55 تا +155 درجه سانتی‌گراد (بسته به دیتاشیت سازنده).
- طراحی PCB: پدهای بزرگ‌تر برای دفع بهتر حرارت پیشنهاد می‌شود.

 نتیجه‌گیری
مقاومت SMD 0.005 اهم با تلرانس 1% در پکیج 1206، یک انتخاب عالی برای کاربردهایی است که به دقت بالا و اندازه‌گیری جریان با افت ولتاژ کم نیاز دارند. این قطعه با ویژگی‌های فنی متعادل و طراحی استاندارد، در بسیاری از مدارات مدرن جایگاه ویژه‌ای دارد. با این حال، طراحان باید به محدودیت‌های توان و مدیریت حرارتی آن توجه کنند تا بهترین عملکرد را از آن به دست آورند.

 سوالات متداول (FAQ)

1. مقاومت 0.005 اهم SMD در چه مواردی استفاده می‌شود؟
   این مقاومت به دلیل مقدار بسیار کم و دقت بالا، بیشتر در مدارات حسگر جریان، منابع تغذیه و سیستم‌های مدیریت توان به کار می‌رود که نیاز به اندازه‌گیری دقیق جریان با حداقل افت ولتاژ دارند.

2. آیا پکیج 1206 برای جریان‌های بالا مناسب است؟
   پکیج 1206 می‌تواند تا حدود 7 آمپر جریان را تحمل کند (با توان 0.25 وات)، اما برای جریان‌های بالاتر یا استفاده مداوم، نیاز به خنک‌کننده یا پکیج بزرگ‌تر (مانند 2512) است.

3. چگونه تلرانس 1% بر عملکرد این مقاومت تأثیر می‌گذارد؟
   تلرانس 1% یعنی مقدار واقعی مقاومت می‌تواند بین 0.00495 تا 0.00505 اهم باشد. این دقت بالا برای کاربردهای حساس که کوچک‌ترین تغییر مقاومت اثرگذار است، بسیار مهم است.
