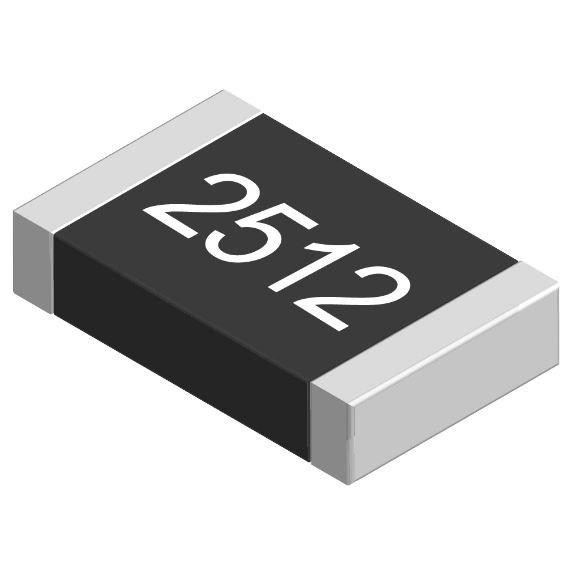

مقاومت شنت 0.12اهم SHUNT RESISTOR 0.12ohm 1W 2512

شانت رزیستور 0.12 اهم با توان 1 وات و در پکیج SMD سایز 2512 یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی است که به‌ویژه برای اندازه‌گیری جریان در کاربردهای مختلف استفاده می‌شود. این رزیستور که در دسته رزیستورهای حسگر جریان (Current Sense Resistors) قرار می‌گیرد، با مقاومت پایین و توان بالا، گزینه‌ای ایده‌آل برای پروژه‌هایی است که نیاز به دقت و پایداری در شرایط عملیاتی متنوع دارند. در ادامه، به بررسی ویژگی‌های فنی این محصول بر اساس استانداردها و مشخصات رایج برای چنین رزیستورهایی می‌پردازیم.

 ویژگی‌های فنی شانت رزیستور 0.12 اهم، 1W، 2512
1. مقاومت (Resistance):
   این رزیستور دارای مقدار مقاومت دقیق 0.12 اهم است که برای کاربردهای حسگر جریان بسیار مناسب است. مقاومت پایین آن امکان اندازه‌گیری جریان‌های بالا را با افت ولتاژ اندک فراهم می‌کند.

2. توان نامی (Power Rating):
   با توان 1 وات در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد)، این رزیستور می‌تواند حرارت تولیدشده ناشی از جریان عبوری را به‌خوبی مدیریت کند، مشروط بر اینکه طراحی برد و سیستم خنک‌کننده بهینه باشد.

3. سایز پکیج (Package Size):
   در استاندارد 2512 (ابعاد 6.4 میلی‌متر طول × 3.2 میلی‌متر عرض)، این رزیستور به‌صورت SMD (Surface-Mount Device) طراحی شده است که امکان نصب آسان و فشرده روی بردها را فراهم می‌کند.

4. تلورانس (Tolerance):
   بسته به دیتاشیت سازنده، تلورانس این رزیستور معمولاً در بازه ±1% تا ±5% قرار دارد. تلورانس دقیق‌تر (مثل ±1%) برای کاربردهایی که نیاز به اندازه‌گیری دقیق جریان دارند، بسیار حیاتی است.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   ضریب دمایی این رزیستور معمولاً در بازه ±50 ppm/°C تا ±200 ppm/°C قرار دارد (بسته به سازنده). این ویژگی نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است که برای عملکرد قابل اعتماد در محیط‌های مختلف ضروری است.

6. جنس و ساختار:
   این شانت رزیستور معمولاً از آلیاژهای فلزی مقاوم (مانند منگنین یا نیکل‌کروم) ساخته می‌شود که مقاومت در برابر خوردگی و پایداری طولانی‌مدت را تضمین می‌کند.

7. محدوده دمای کاری (Operating Temperature):
   به‌طور معمول، این رزیستور در بازه دمایی -55 تا +155 درجه سانتی‌گراد عمل می‌کند که آن را برای استفاده در شرایط سخت صنعتی مناسب می‌سازد.

 کاربردها
- اندازه‌گیری جریان: اصلی‌ترین کاربرد این رزیستور در مدارات حسگر جریان، مانند شارژرها، اینورترها و سیستم‌های مدیریت باتری است.
- منابع تغذیه: استفاده در مدارات سوئیچینگ برای مانیتورینگ جریان خروجی.
- صنعت خودرو: مناسب برای سیستم‌های الکترونیکی خودروها که نیاز به پایداری در دماهای متغیر دارند.
- اتوماسیون صنعتی: در کنترل موتورها و تجهیزات صنعتی با جریان بالا.

 مزایا
- دقت بالا: با تلورانس پایین و TCR مناسب، اندازه‌گیری جریان دقیق‌تری ارائه می‌دهد.
- طراحی فشرده: سایز 2512 امکان استفاده در بردها با فضای محدود را فراهم می‌کند.
- پایداری حرارتی: توان 1 وات و جنس مقاوم، عملکرد پایدار را در شرایط مختلف تضمین می‌کند.

 نکات نصب و استفاده
برای بهره‌برداری بهینه از این رزیستور، باید به طراحی مناسب پدهای لحیم‌کاری (Solder Pads) توجه شود تا حرارت به‌خوبی دفع گردد. همچنین، استفاده از تکنیک‌های اتصال چهارسیمه (Kelvin Connection) در صورت نیاز به دقت بالاتر توصیه می‌شود.

 سوالات متداول (FAQ)

1. این شانت رزیستور برای چه جریان ماکزیممی مناسب است؟
   با استفاده از قانون اهم (P = I²R)، برای رزیستور 0.12 اهم با توان 1 وات، حداکثر جریان قابل تحمل حدود 2.89 آمپر است (√(1/0.12) ≈ 2.89A). البته، این مقدار به سیستم خنک‌کننده و دمای محیط بستگی دارد.

2. آیا این رزیستور برای کاربردهای ولتاژ بالا مناسب است؟
   این رزیستور به‌طور خاص برای حسگر جریان طراحی شده و برای ولتاژهای پایین (معمولاً کمتر از چند ولت) مناسب است. برای کاربردهای ولتاژ بالا، باید مشخصات عایقی و دیتاشیت سازنده بررسی شود.

3. تفاوت این رزیستور با رزیستورهای معمولی چیست؟
   شانت رزیستورها برخلاف رزیستورهای معمولی، دارای مقاومت بسیار پایین و توان بالا هستند و به‌طور خاص برای اندازه‌گیری جریان طراحی شده‌اند، در حالی که رزیستورهای معمولی بیشتر برای محدود کردن جریان یا تقسیم ولتاژ استفاده می‌شوند.
