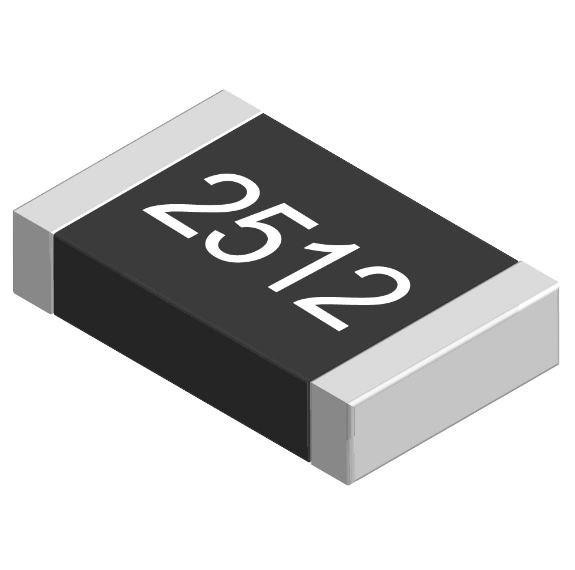

مقاومت شنت 0.018اهم 1وات 1درصد SHUNT RESISTOR 0.018ohm 1W 1% 2512

 بررسی حرفه‌ای مقاومت شنت 0.018 اهم، 1 وات، 1%، سایز 2512 بر اساس دیتاشیت و ویژگی‌های فنی

مقاومت شنت (Shunt Resistor) با مشخصات 0.018 اهم، توان نامی 1 وات، تلرانس 1% و بسته‌بندی SMD سایز 2512 یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی است که به‌طور خاص برای اندازه‌گیری جریان در کاربردهای حسگر جریان (Current Sensing) طراحی شده است. در ادامه، به بررسی دقیق ویژگی‌های فنی، ساختار، کاربردها و مزایای این مقاومت بر اساس اطلاعات استاندارد دیتاشیت‌ها و مشخصات فنی مرتبط می‌پردازیم.

 مشخصات فنی کلیدی
1. مقاومت (Resistance Value): 0.018 اهم
   - این مقدار فوق‌العاده پایین، این مقاومت را برای کاربردهای اندازه‌گیری جریان بالا ایده‌آل می‌کند. با توجه به قانون اهم (V = IR)، افت ولتاژ در این مقاومت بسیار ناچیز است که باعث کاهش اتلاف توان و افزایش دقت در اندازه‌گیری می‌شود.

2. تلرانس (Tolerance): 1%
   - تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این ویژگی برای کاربردهایی که نیاز به اندازه‌گیری دقیق جریان دارند (مانند سیستم‌های مدیریت باتری یا اینورترها) بسیار حیاتی است.

3. توان نامی (Power Rating): 1 وات
   - توان 1 وات در سایز 2512 نشان‌دهنده ظرفیت مناسب این مقاومت برای تحمل جریان‌های نسبتاً بالا بدون افزایش دمای بیش‌ازحد یا آسیب‌دیدگی است. این توان با ابعاد فیزیکی استاندارد 2512 (6.35mm × 3.2mm) سازگار است.

4. بسته‌بندی (Package): 2512 SMD
   - این مقاومت از نوع نصب سطحی (Surface-Mount Device) است و با سایز استاندارد 2512 (متریک 6432) عرضه می‌شود. این بسته‌بندی امکان نصب خودکار توسط دستگاه‌های Pick-and-Place را فراهم می‌کند و فضای کمی روی برد مدار چاپی (PCB) اشغال می‌کند.

5. دمای کاری (Operating Temperature Range)
   - معمولاً مقاومت‌های شنت در این رده، دامنه دمایی گسترده‌ای از -55°C تا +155°C یا +170°C (بسته به سازنده) دارند. این ویژگی، استفاده از آن را در شرایط محیطی سخت مانند خودروسازی یا صنایع هوافضا ممکن می‌سازد.

6. ضریب دمایی (Temperature Coefficient of Resistance - TCR)
   - برای مقاومت‌های شنت با کیفیت بالا، TCR معمولاً در محدوده ±50ppm/°C تا ±200ppm/°C قرار دارد. این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است که برای کاربردهای حساس حیاتی است.

7. جنس و ساختار
   - این مقاومت معمولاً از آلیاژهای فلزی با مقاومت پایین (مانند منگنز-مس یا نیکل-کروم) ساخته می‌شود که ترکیبی از مقاومت مکانیکی، پایداری حرارتی و رسانایی الکتریکی را ارائه می‌دهد.

 کاربردها
- اندازه‌گیری جریان در سیستم‌های قدرت: این مقاومت به دلیل مقدار پایین و دقت بالا، برای اندازه‌گیری جریان در مدارات شارژر باتری، اینورترها و سیستم‌های مدیریت انرژی (BMS) مناسب است.
- الکترونیک خودرو: در سیستم‌های برقی خودروهای الکتریکی (EV) و هیبریدی برای پایش جریان موتور و باتری استفاده می‌شود.
- کنترل صنعتی: در حسگرهای جریان برای مانیتورینگ تجهیزات صنعتی و جلوگیری از اضافه‌بار.
- دستگاه‌های پزشکی: در تجهیزات دقیق مانند مانیتورهای بیمار که نیاز به اندازه‌گیری جریان با دقت بالا دارند.

 مزایا
- دقت بالا: تلرانس 1% و ضریب دمایی پایین، دقت در اندازه‌گیری را تضمین می‌کند.
- اتلاف توان کم: با مقاومت 0.018 اهم، افت ولتاژ و در نتیجه اتلاف توان حرارتی (P = I²R) به حداقل می‌رسد.
- اندازه کوچک و نصب آسان: سایز 2512 امکان استفاده در طراحی‌های فشرده و تولید انبوه را فراهم می‌کند.
- پایداری حرارتی: مقاومت در برابر تغییرات دما و توان 1 وات، عملکرد قابل اعتماد در شرایط مختلف را تضمین می‌کند.

 محاسبات نمونه برای کاربرد
فرض کنید این مقاومت در مداری با جریان 5 آمپر استفاده شود:
- افت ولتاژ: V = I × R = 5 × 0.018 = 0.09 ولت (90 میلی‌ولت)
- توان مصرفی: P = I² × R = 5² × 0.018 = 0.45 وات
این محاسبات نشان می‌دهد که مقاومت به‌راحتی می‌تواند جریان 5 آمپر را تحمل کند، زیرا توان مصرفی (0.45 وات) کمتر از توان نامی (1 وات) است.

 ملاحظات طراحی
- اتصالات کلوین (Kelvin Connection): برای اندازه‌گیری دقیق، توصیه می‌شود از طراحی 4-پایه (4-Terminal) یا اتصالات کلوین استفاده شود تا اثر مقاومت مسیرهای PCB به حداقل برسد.
- مدیریت حرارتی: با توجه به توان 1 وات، باید از تهویه مناسب یا هیت‌سینک در جریان‌های بالا اطمینان حاصل شود.
- انتخاب سازنده: برندهایی مانند Vishay، Yageo، Panasonic یا ROHM معمولاً مقاومت‌های شنت با این مشخصات را تولید می‌کنند. دیتاشیت هر سازنده ممکن است جزئیات بیشتری مانند TCR یا حداکثر جریان را مشخص کند.

 سوالات متداول (FAQ)

1. این مقاومت شنت برای چه حداکثر جریانی مناسب است؟
   - با توان 1 وات و مقاومت 0.018 اهم، حداکثر جریان قابل تحمل به‌صورت تئوری I = √(P/R) = √(1/0.018) ≈ 7.45 آمپر است. با این حال، برای پایداری طولانی‌مدت، توصیه می‌شود جریان را به 5-6 آمپر محدود کنید و مدیریت حرارتی مناسب انجام شود.

2. آیا این مقاومت برای کاربردهای خانگی مانند پاوربانک مناسب است؟
   - بله، این مقاومت می‌تواند برای اندازه‌گیری جریان در پاوربانک‌ها یا شارژرهای کوچک استفاده شود، به‌ویژه اگر نیاز به دقت بالا و اتلاف توان کم باشد. با این حال، باید مطمئن شوید که ولتاژ ورودی و جریان در محدوده مشخصات آن قرار دارد.

3. تفاوت این مقاومت با مقاومت‌های معمولی چیست؟
   - مقاومت‌های شنت مانند این مدل، به‌طور خاص برای اندازه‌گیری جریان طراحی شده‌اند و دارای مقاومت بسیار پایین (در حد میلی‌اهم) و توان بالا هستند، در حالی که مقاومت‌های معمولی معمولاً برای محدود کردن جریان یا تقسیم ولتاژ با مقادیر اهمی بالاتر استفاده می‌شوند.
