مقاومت شنت 0.02اهم SHUNT RESISTOR 0.02ohm 1W 2512

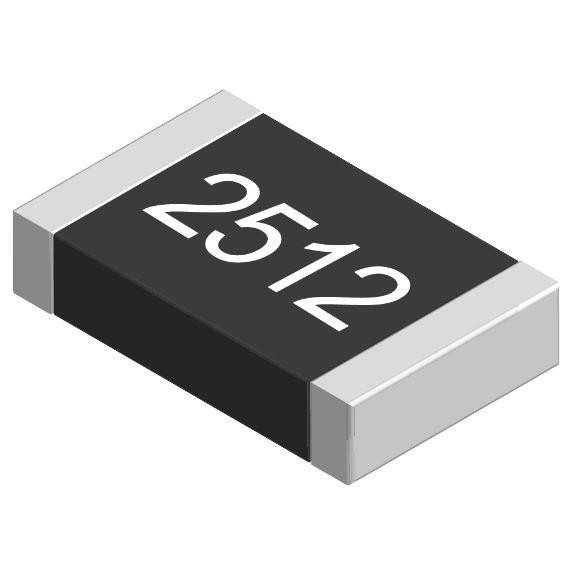

شانت رزیستور 0.02 اهم با توان 1 وات و در بسته‌بندی SMD سایز 2512 (6432 متریک) یکی از قطعات پرکاربرد در صنعت الکترونیک است که به‌طور خاص برای اندازه‌گیری جریان در مدارهای الکتریکی طراحی شده است. این رزیستور با مقاومت بسیار پایین و توان بالا، گزینه‌ای ایده‌آل برای کاربردهایی نظیر مدیریت توان، شارژرهای باتری، و سیستم‌های مانیتورینگ جریان محسوب می‌شود. در این مقاله، به بررسی دقیق مشخصات فنی، کاربردها، و مزایای این محصول بر اساس اطلاعات استاندارد دیتاشیت‌ها پرداخته خواهد شد.

 مشخصات فنی شانت رزیستور 0.02 اهم، 1 وات، سایز 2512
1. مقاومت (Resistance):
   این رزیستور دارای مقاومت نامی 0.02 اهم (20 میلی‌اهم) است. این مقدار پایین برای اندازه‌گیری جریان‌های بالا با افت ولتاژ اندک طراحی شده است و دقت بالایی را در محاسبات جریان فراهم می‌کند.

2. توان نامی (Power Rating):
   با توان 1 وات در دمای استاندارد (معمولاً 70 درجه سانتی‌گراد)، این رزیستور قادر به تحمل جریان‌های قابل‌توجهی است. برای مثال، با استفاده از فرمول \( P = I^2R \)، حداکثر جریان قابل تحمل در این رزیستور حدود 7.07 آمپر خواهد بود (\( I = \sqrt{P/R} = \sqrt{1/0.02} \)).

3. سایز و بسته‌بندی (Package):
   سایز 2512 (6.4 میلی‌متر طول × 3.2 میلی‌متر عرض) یک استاندارد صنعتی برای رزیستورهای SMD است که تعادل مناسبی بین توان بالا و فضای اشغالی روی برد مدار چاپی (PCB) ارائه می‌دهد.

4. تلورانس (Tolerance):
   بسته به سازنده، تلورانس این رزیستور معمولاً در بازه 1% تا 5% قرار دارد (مثلاً ±1% یا ±5%). تلورانس پایین‌تر (1%) برای کاربردهایی که نیاز به دقت بالا دارند، مناسب‌تر است.

5. ضریب دمایی (TCR - Temperature Coefficient of Resistance):
   ضریب دمایی این رزیستور معمولاً در محدوده 50 تا 100 ppm/°C قرار دارد. این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است و برای کاربردهای حساس به دما بسیار حیاتی است.

6. جنس و ساختار (Material and Construction):
   این نوع شانت رزیستور اغلب از آلیاژ فلزی (Metal Alloy) یا نوار فلزی (Metal Strip) ساخته می‌شود که مقاومت در برابر حرارت و جریان بالا را تضمین می‌کند. پایانه‌ها معمولاً از موادی مانند نقره پلاتینی (PtAg) برای لحیم‌کاری یا چسباندن رسانا استفاده می‌کنند.

7. دمای کاری (Operating Temperature):
   محدوده دمای کاری این رزیستور معمولاً از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

 محاسبات و عملکرد
شانت رزیستورها بر اساس قانون اهم (\( V = IR \)) برای اندازه‌گیری جریان به کار می‌روند. با مقاومت 0.02 اهم، افت ولتاژ در جریان‌های مختلف به شرح زیر است:
- جریان 1 آمپر: \( V = 1 \times 0.02 = 0.02 \) ولت (20 میلی‌ولت)
- جریان 5 آمپر: \( V = 5 \times 0.02 = 0.1 \) ولت (100 میلی‌ولت)
این افت ولتاژ کم، باعث کاهش اتلاف توان و افزایش کارایی در مدار می‌شود.

 کاربردها
1. اندازه‌گیری جریان (Current Sensing):
   اصلی‌ترین کاربرد این رزیستور در مدارهای مانیتورینگ جریان، مانند شارژرهای باتری، اینورترها، و سیستم‌های مدیریت انرژی است.
2. منابع تغذیه سوئیچینگ (SMPS):
   برای کنترل و محدود کردن جریان در منابع تغذیه با فرکانس بالا.
3. صنعت خودرو:
   در سیستم‌های الکتریکی خودروها برای پایش جریان موتورها و باتری‌ها.
4. الکترونیک صنعتی:
   در دستگاه‌های کنترل صنعتی که نیاز به دقت در اندازه‌گیری جریان دارند.

 مزایا
- مقاومت پایین و توان بالا: مناسب برای جریان‌های بالا بدون اتلاف حرارتی زیاد.
- اندازه کوچک: سایز 2512 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.
- پایداری حرارتی: ضریب دمایی پایین، دقت را در شرایط مختلف حفظ می‌کند.
- قابلیت اطمینان: ساختار آلیاژی و مقاوم در برابر تنش‌های مکانیکی و حرارتی.

 نکات نصب و استفاده
- لحیم‌کاری: به دلیل استفاده از پایانه‌های فلزی، لحیم‌کاری با دمای مناسب (معمولاً 260 درجه سانتی‌گراد به مدت 10 ثانیه) توصیه می‌شود.
- طراحی PCB: فضای کافی برای دفع حرارت در اطراف رزیستور در نظر گرفته شود.
- انتخاب تلورانس: برای کاربردهای دقیق، تلورانس 1% ترجیح داده می‌شود.

 نتیجه‌گیری
شانت رزیستور 0.02 اهم، 1 وات، سایز 2512 ترکیبی از دقت، کارایی، و قابلیت اطمینان را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای مهندسان و طراحان مدار تبدیل کرده است. این محصول با ویژگی‌های برجسته خود، نیازهای متنوعی را در پروژه‌های الکترونیکی برآورده می‌کند و انتخابی هوشمندانه برای کاربردهای حرفه‌ای است.

 سوالات متداول (FAQ)

1. این شانت رزیستور برای چه جریان حداکثری مناسب است؟
   با توان 1 وات و مقاومت 0.02 اهم، حداکثر جریان قابل تحمل حدود 7.07 آمپر است. با این حال، برای پایداری طولانی‌مدت، توصیه می‌شود جریان را زیر 80% این مقدار (حدود 5.6 آمپر) نگه دارید تا از گرمای بیش از حد جلوگیری شود.

2. آیا این رزیستور برای کاربردهای فرکانس بالا مناسب است؟
   بله، به دلیل ساختار آلیاژی و ضریب دمایی پایین، این رزیستور در فرکانس‌های بالا عملکرد خوبی دارد، اما باید اثرات اندوکتانس پارازیتی را در طراحی مدنظر قرار داد.

3. تفاوت بین تلورانس 1% و 5% در این رزیستور چیست؟
   تلورانس 1% دقت بیشتری در اندازه‌گیری جریان ارائه می‌دهد و برای کاربردهای حساس مناسب‌تر است، در حالی که تلورانس 5% برای پروژه‌های عمومی با هزینه کمتر کافی است.
