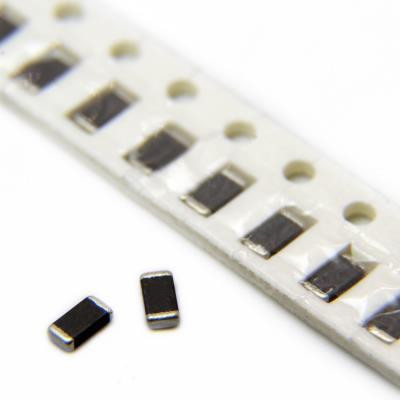

مقاومت 0.033 اهم 1درصد 0.033ohm smd 1% 1206

 بررسی حرفه‌ای مقاومت SMD 0.033 اهم با تلرانس 1% در پکیج 1206

مقاومت‌های سطح‌ نصب (SMD) به دلیل اندازه کوچک، قابلیت نصب خودکار و عملکرد قابل اعتماد، در طراحی مدارات پیشرفته و فشرده امروزی جایگاه ویژه‌ای دارند. مقاومت 0.033 اهم با تلرانس 1% در پکیج 1206 یکی از این محصولات است که ویژگی‌های فنی برجسته‌ای را برای کاربردهای خاص ارائه می‌دهد. در ادامه، بر اساس مشخصات فنی و دیتاشیت‌های مرسوم این نوع مقاومت، جزئیات آن را بررسی می‌کنیم.

 مشخصات فنی کلیدی
1. مقاومت (Resistance Value):
   - مقدار مقاومت: 0.033 اهم (33 میلی‌اهم)
   - این مقدار کم نشان‌دهنده کاربرد این مقاومت در مدارات با جریان بالا یا اندازه‌گیری دقیق جریان (مانند سنسورهای شنت) است.

2. تلرانس (Tolerance):
   - ±1%
   - تلرانس 1% دقت بالای این مقاومت را تضمین می‌کند و آن را برای کاربردهایی که نیاز به پایداری و دقت در مقدار مقاومت دارند، مناسب می‌سازد.

3. پکیج (Package):
   - 1206 (ابعاد: 3.2 میلی‌متر طول × 1.6 میلی‌متر عرض × 0.65 میلی‌متر ارتفاع)
   - این پکیج استاندارد، تعادل مناسبی بین اندازه کوچک و توان حرارتی ارائه می‌دهد و با دستگاه‌های نصب خودکار (Pick-and-Place) سازگار است.

4. توان نامی (Power Rating):
   - معمولاً 0.25 وات (1/4 وات) برای پکیج 1206
   - این توان برای کاربردهای کم‌مصرف و مدارات با جریان محدود کافی است، اما باید دمای محیط و شرایط تهویه در نظر گرفته شود.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   - معمولاً بین ±100 تا ±200 ppm/°C (بسته به سازنده)
   - این مشخصه نشان‌دهنده تغییرات مقاومت در برابر دما است. با توجه به مقدار کم مقاومت (0.033 اهم)، انتخاب TCR پایین‌تر برای پایداری در دماهای مختلف حیاتی است.

6. دمای کاری (Operating Temperature):
   - محدوده استاندارد: -55°C تا +155°C
   - این بازه وسیع، مقاومت را برای استفاده در شرایط محیطی متنوع، از جمله تجهیزات صنعتی و خودروسازی، مناسب می‌کند.

7. ساختار و مواد (Composition):
   - نوع Thick Film یا در برخی موارد Metal Film
   - مقاومت‌های با مقدار کم مانند 0.033 اهم معمولاً از فناوری فیلم ضخیم (Thick Film) یا آلیاژهای فلزی خاص با مقاومت پایین ساخته می‌شوند تا دقت و پایداری حرارتی را تضمین کنند.

8. ولتاژ بیشینه (Maximum Voltage):
   - معمولاً تا 200 ولت (بسته به دیتاشیت سازنده)
   - این مقدار برای کاربردهای کم‌مقاومت و جریان بالا به ندرت محدودکننده است، زیرا ولتاژ در چنین مقاومت‌هایی معمولاً کم است (طبق قانون اهم: V = I × R).

 ویژگی‌های عملکردی و مزایا
- اندازه‌گیری جریان (Current Sensing):
  مقاومت 0.033 اهم به دلیل مقدار کم خود، به طور خاص برای کاربردهای شنت (Shunt Resistor) در مدارات اندازه‌گیری جریان طراحی شده است. با استفاده از قانون اهم، افت ولتاژ روی این مقاومت به طور مستقیم با جریان عبوری متناسب است و دقت 1% آن، خطای اندازه‌گیری را به حداقل می‌رساند.

- پایداری حرارتی:
  پکیج 1206 با سطح تماس مناسب با بورد، امکان دفع حرارت خوبی را فراهم می‌کند. این ویژگی در کاربردهایی با جریان بالا (مانند منابع تغذیه سوئیچینگ یا درایورهای موتور) حیاتی است.

- سازگاری با لحیم‌کاری (Solderability):
  این مقاومت برای فرآیندهای لحیم‌کاری Reflow و Wave مناسب است و با استانداردهای RoHS (بدون سرب) سازگار است، که آن را برای تولید انبوه و محصولات زیست‌محیطی ایده‌آل می‌کند.

- کاهش نویز:
  مقاومت‌های کم‌مقدار مانند این نمونه، به دلیل ساختار Thick Film، نویز الکتریکی پایینی دارند که در مدارات حساس به نویز (مانند آمپلی‌فایرها) مزیت بزرگی محسوب می‌شود.

 کاربردها
- منابع تغذیه (Power Supplies):
  استفاده به عنوان شنت برای مانیتورینگ جریان خروجی.
- سیستم‌های خودروسازی (Automotive):
  در مدارات مدیریت باتری و کنترل موتور.
- الکترونیک صنعتی:
  اندازه‌گیری جریان در تجهیزات کنترلی و اینورترها.
- دستگاه‌های پزشکی:
  در سنسورهای دقیق برای مانیتورینگ پارامترهای حیاتی.

 محدودیت‌ها
- محدودیت توان:
  توان 0.25 وات ممکن است در کاربردهایی با جریان بسیار بالا (بیش از 2.75 آمپر در دمای محیط استاندارد) ناکافی باشد و نیاز به خنک‌سازی اضافی یا انتخاب پکیج بزرگ‌تر (مثل 2512) را ایجاب کند.
- حساسیت به جریان اضافی:
  جریان بیش از حد می‌تواند باعث گرم شدن بیش از حد و تغییر دائمی مقدار مقاومت شود.

 نتیجه‌گیری
مقاومت SMD 0.033 اهم با تلرانس 1% در پکیج 1206 یک انتخاب حرفه‌ای برای مهندسان الکترونیک است که به دنبال ترکیبی از دقت، پایداری و اندازه کوچک در طراحی‌های خود هستند. این مقاومت با مشخصات فنی برجسته و انعطاف‌پذیری در کاربردها، گزینه‌ای ایده‌آل برای پروژه‌های مدرن و حساس به جریان است. با این حال، انتخاب آن باید با در نظر گرفتن شرایط کاری، جریان عبوری و دفع حرارت انجام شود تا بهترین عملکرد را ارائه دهد.

 سوالات متداول (FAQ)

1. این مقاومت برای چه نوع پروژه‌هایی مناسب است؟
   - این مقاومت به دلیل مقدار کم (0.033 اهم) و دقت بالا (1%) برای پروژه‌های اندازه‌گیری جریان، مانند سنسورهای شنت در منابع تغذیه، سیستم‌های مدیریت باتری و مدارات خودروسازی، مناسب است.

2. آیا این مقاومت می‌تواند جریان‌های بالا را تحمل کند؟
   - با توان نامی 0.25 وات، این مقاومت می‌تواند جریانی تا حدود 2.75 آمپر را در دمای استاندارد تحمل کند (محاسبه: \( I = \sqrt{P/R} \))، اما برای جریان‌های بالاتر نیاز به مدیریت حرارتی یا پکیج بزرگ‌تر دارد.

3. تفاوت این مقاومت با نسخه‌های 5% تلرانس چیست؟
   - تلرانس 1% دقت بیشتری نسبت به 5% ارائه می‌دهد، که در کاربردهای حساس به تغییرات مقاومت (مانند اندازه‌گیری دقیق) اهمیت دارد، اما ممکن است هزینه بیشتری داشته باشد.
