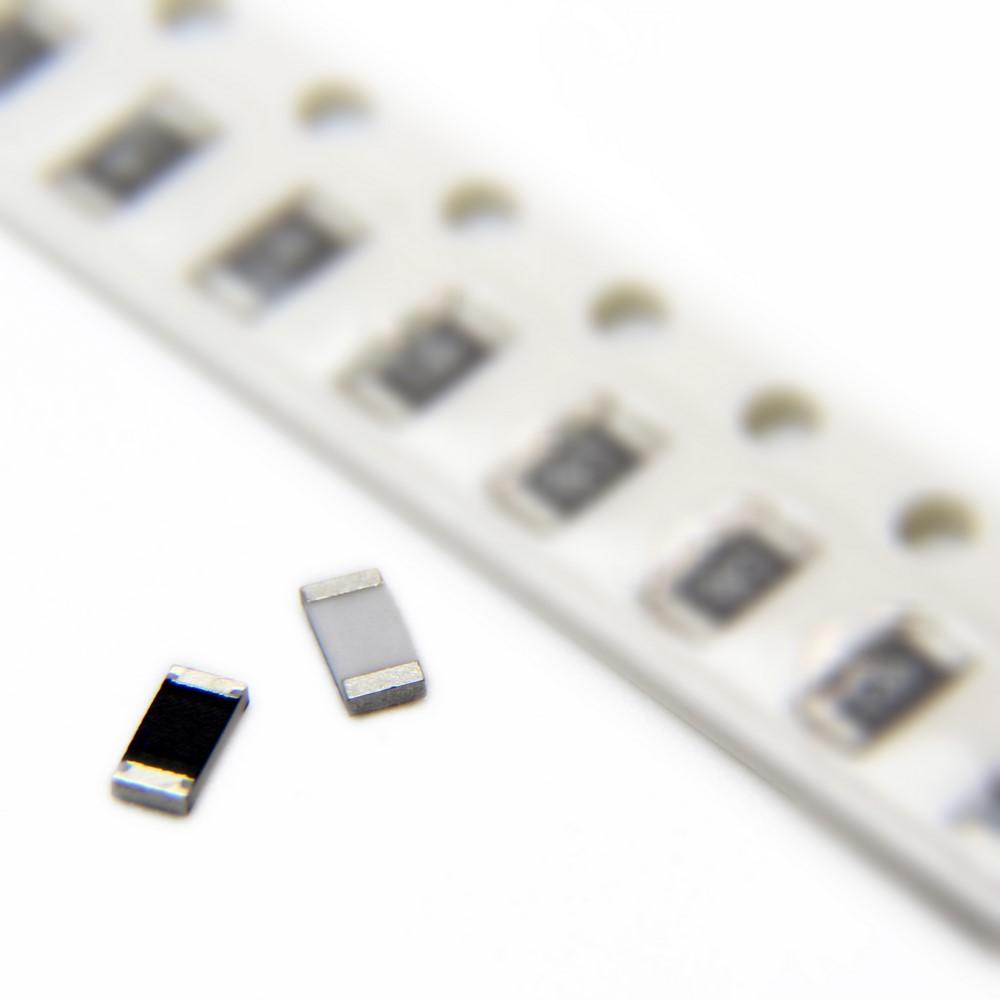

مقاومت اس ام دی 0.025اهم 0.025ohm smd 1206

 بررسی تخصصی مقاومت SMD 1206 با مقدار 0.025 اهم بر اساس دیتاشیت و ویژگی‌های فنی

مقاومت SMD (Surface Mount Device) با اندازه 1206 و مقدار مقاومت 0.025 اهم، یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی مدرن است. این مقاومت به دلیل ابعاد کوچک، توان تحمل بالا و دقت مناسب، در کاربردهای مختلفی از جمله مدیریت توان، مدارات قدرت و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. در ادامه به بررسی ویژگی‌های فنی این محصول و مشخصات آن بر اساس استانداردهای دیتاشیت می‌پردازیم.

 مشخصات فنی مقاومت SMD 1206 با مقدار 0.025 اهم
1. اندازه و بسته‌بندی:
   - مقاومت‌های 1206 به صورت استاندارد دارای ابعاد 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع) هستند. این ابعاد مطابق با استاندارد JEDEC بوده و برای نصب سطحی (SMT) بهینه‌سازی شده‌اند.
   - بسته‌بندی 1206 به دلیل اندازه متوسط، تعادل مناسبی بین توان حرارتی و فضای اشغال‌شده روی برد فراهم می‌کند.

2. مقاومت الکتریکی:
   - مقدار نامی مقاومت: 0.025 اهم (25 میلی‌اهم).
   - این مقدار کم نشان‌دهنده کاربرد این مقاومت در مدارات حسگر جریان (Current Sensing) یا به‌عنوان شنت (Shunt Resistor) است که برای اندازه‌گیری جریان بالا طراحی شده‌اند.

3. توان نامی (Power Rating):
   - توان نامی این مقاومت معمولاً در محدوده 0.25 وات (1/4W) تا 0.5 وات (1/2W) قرار دارد، بسته به سازنده و نوع فناوری ساخت (مانند Thick Film یا Thin Film). در برخی مدل‌های "High Power"، توان تا 1 وات نیز قابل دستیابی است.
   - برای مقاومت 0.025 اهم، توان بالاتر به دلیل دفع حرارت بیشتر ناشی از جریان بالا، اهمیت ویژه‌ای دارد.

4. تلورانس (Tolerance):
   - تلورانس این مقاومت معمولاً در بازه ±1% (F) یا ±5% (J) قرار دارد. تلورانس 1% برای کاربردهای دقیق‌تر مانند اندازه‌گیری جریان توصیه می‌شود.

5. ضریب دمایی مقاومت (TCR):
   - ضریب دمایی (Temperature Coefficient of Resistance) معمولاً بین ±100 ppm/°C تا ±200 ppm/°C است. در مدل‌های با کیفیت بالاتر، این مقدار می‌تواند به ±50 ppm/°C کاهش یابد.
   - این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است که در کاربردهای حساس به دما بسیار حیاتی است.

6. ولتاژ کاری حداکثر (Max Voltage):
   - ولتاژ نامی معمولاً تا 200 ولت است، اما در عمل به دلیل مقاومت پایین (0.025 اهم)، ولتاژ کاری واقعی بسیار کمتر خواهد بود و به توان نامی وابسته است (V = √(P × R)).

7. دمای کاری:
   - محدوده دمای عملیاتی: -55°C تا +155°C (استاندارد صنعتی).
   - این بازه دمایی، مقاومت را برای استفاده در شرایط محیطی متنوع مناسب می‌کند.

8. ساختار و مواد:
   - این مقاومت معمولاً از نوع Thick Film است که با استفاده از لایه‌ای از اکسید فلزی یا ترکیبات سرامیکی روی یک پایه آلومینیمی ساخته می‌شود.
   - در برخی موارد خاص، از فناوری Thin Film برای دقت بالاتر و نویز کمتر استفاده می‌شود.

 کاربردها
- اندازه‌گیری جریان (Current Sensing): به دلیل مقاومت بسیار پایین، این قطعه به‌عنوان شنت در مدارات قدرت برای مانیتورینگ جریان استفاده می‌شود.
- منابع تغذیه سوئیچینگ (SMPS): در بخش‌های کنترل جریان و حفاظت.
- صنعت خودروسازی: در سیستم‌های مدیریت باتری و مدارات الکتریکی خودروهای برقی.
- تجهیزات صنعتی: در سنسورها و سیستم‌های کنترلی با جریان بالا.

 مزایا
- ابعاد کوچک: مناسب برای طراحی‌های فشرده و مدارات با چگالی بالا.
- تحمل جریان بالا: ایده‌آل برای کاربردهایی که نیاز به عبور جریان زیاد دارند.
- هزینه مناسب: نسبت به مقاومت‌های دقیق‌تر یا بزرگ‌تر، اقتصادی‌تر است.

 محدودیت‌ها
- حساسیت به دفع حرارت: به دلیل توان محدود، نیاز به طراحی مناسب پدهای لحیم‌کاری برای دفع حرارت دارد.
- افت ولتاژ کم: در کاربردهایی که نیاز به افت ولتاژ قابل توجه باشد، مناسب نیست.

 نکات طراحی
- برای استفاده بهینه، توصیه می‌شود پدهای لحیم‌کاری با ابعاد مناسب (بر اساس دیتاشیت سازنده) طراحی شوند تا حرارت به خوبی منتقل شود.
- در مدارات با جریان بالا، بررسی دمای عملیاتی و استفاده از هیت‌سینک یا تهویه مناسب ضروری است.

 سوالات متداول (FAQ)

1. مقاومت 0.025 اهم SMD 1206 برای چه نوع پروژه‌هایی مناسب است؟
   این مقاومت به دلیل مقدار کم و توان تحمل بالا، برای پروژه‌های اندازه‌گیری جریان (مانند شنت در مدارات قدرت) و کاربردهای صنعتی با جریان بالا ایده‌آل است.

2. آیا این مقاومت برای استفاده در دماهای بالا مناسب است؟
   بله، با محدوده دمایی -55°C تا +155°C و ضریب دمایی مناسب، این مقاومت در شرایط دمایی متنوع عملکرد قابل قبولی دارد، مشروط به رعایت توان نامی و دفع حرارت.

3. تفاوت بین مدل Thick Film و Thin Film در این مقاومت چیست؟
   مدل Thick Film ارزان‌تر و مناسب برای کاربردهای عمومی است، در حالی که Thin Film دقت بالاتر، نویز کمتر و ضریب دمایی بهتری دارد و برای کاربردهای حساس‌تر توصیه می‌شود.
