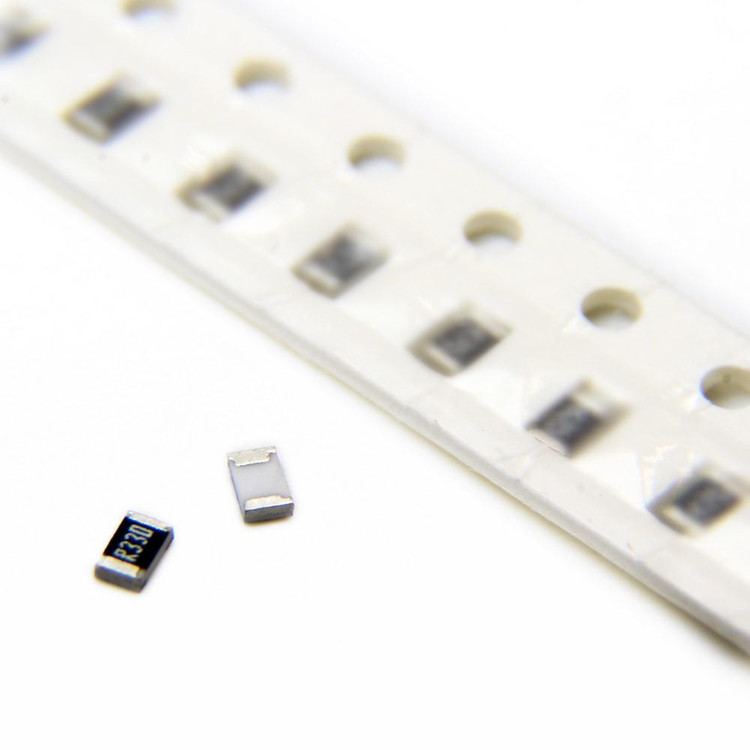

مقاومت 19.6 کیلواهم 0.1درصد 19.6Kohm smd 0.1% 0805

مقاومت‌های سطح‌نصب (SMD) از جمله قطعات پرکاربرد در صنعت الکترونیک مدرن هستند که به دلیل اندازه کوچک، دقت بالا و قابلیت نصب خودکار در خطوط تولید، مورد توجه طراحان و تولیدکنندگان قرار گرفته‌اند. مقاومت 19.6 کیلواهم با تلرانس 0.1% و بسته‌بندی 0805 یکی از این قطعات است که در ادامه به بررسی ویژگی‌های فنی و مشخصات آن بر اساس دیتاشیت‌های استاندارد این نوع مقاومت‌ها می‌پردازیم.

 مشخصات فنی مقاومت 19.6KΩ SMD 0805 با تلرانس 0.1%
1. مقاومت نامی (Nominal Resistance):
   مقدار نامی این مقاومت 19.6 کیلواهم (19,600 اهم) است که در سری استاندارد E96 یا E192 قرار می‌گیرد. این سری برای کاربردهایی با دقت بالا طراحی شده است.

2. تلرانس (Tolerance):
   تلرانس 0.1% نشان‌دهنده دقت بسیار بالای این مقاومت است. این بدان معناست که مقدار واقعی مقاومت می‌تواند بین 19,580.4 اهم تا 19,619.6 اهم متغیر باشد (±19.6 اهم). چنین دقتی برای کاربردهای حساس مانند مدارات آنالوگ، سنسورها و تجهیزات اندازه‌گیری ایده‌آل است.

3. بسته‌بندی (Package):
   اندازه 0805 به ابعاد فیزیکی مقاومت اشاره دارد که معادل 2.0 میلی‌متر طول و 1.25 میلی‌متر عرض (یا 0.08 اینچ × 0.05 اینچ) است. این اندازه تعادل مناسبی بین تراکم نصب و سهولت جوشکاری ارائه می‌دهد و در بسیاری از بردهای الکترونیکی مدرن استفاده می‌شود.

4. توان نامی (Power Rating):
   توان نامی استاندارد برای مقاومت‌های 0805 معمولاً 0.125 وات (1/8 وات) است، مگر اینکه در دیتاشیت خاص به نوع "High Power" اشاره شده باشد که ممکن است تا 0.25 وات نیز برسد. این مقدار به دمای محیط و نحوه دفع حرارت وابسته است.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   مقاومت‌هایی با تلرانس 0.1% معمولاً دارای TCR پایین مانند ±25 ppm/°C یا ±10 ppm/°C هستند. این مشخصه نشان‌دهنده تغییرات مقاومت در برابر دما است و برای کاربردهای پایدار در بازه‌های دمایی مختلف حیاتی است.

6. ولتاژ کاری حداکثر (Maximum Working Voltage):
   ولتاژ کاری این مقاومت معمولاً با فرمول \( V = \sqrt{P \times R} \) محاسبه می‌شود. برای توان 0.125 وات و مقاومت 19.6 کیلواهم، ولتاژ حداکثر حدود 49.5 ولت خواهد بود، اما این مقدار باید با دیتاشیت سازنده تطبیق داده شود.

7. فناوری ساخت:
   این مقاومت از نوع "فیلم نازک" (Thin Film) است که به دلیل دقت بالا و پایداری در برابر نویز و تغییرات دمایی، در مقایسه با "فیلم ضخیم" (Thick Film) ترجیح داده می‌شود.

8. دمای عملیاتی (Operating Temperature Range):
   محدوده دمای کاری معمولاً بین -55°C تا +155°C است که برای اکثر کاربردهای صنعتی و تجاری مناسب است.

 کاربردها
- مدارات دقیق آنالوگ: مانند تقویت‌کننده‌های عملیاتی و فیلترها.
- تجهیزات اندازه‌گیری: نظیر مولتی‌مترها و اسیلوسکوپ‌ها.
- سیستم‌های پزشکی: که نیاز به پایداری و دقت بالا دارند.
- مخابرات: برای تنظیم امپدانس و تطبیق سیگنال.

 مزایا
- دقت بالا (تلرانس 0.1%) برای کاربردهای حساس.
- اندازه کوچک و مناسب برای طراحی‌های متراکم.
- پایداری حرارتی و الکتریکی عالی.

 محدودیت‌ها
- توان محدود (0.125 وات) که استفاده در مدارات پرقدرت را محدود می‌کند.
- هزینه بالاتر نسبت به مقاومت‌های با تلرانس 1% یا 5%.

 نکات نصب و استفاده
برای نصب این مقاومت، استفاده از تجهیزات دقیق جوشکاری SMD توصیه می‌شود. همچنین، به منظور حفظ عملکرد بهینه، باید از طراحی مناسب برای دفع حرارت (مانند استفاده از پدهای مسی کافی) اطمینان حاصل کرد.

 سوالات متداول (FAQ)
1. تفاوت مقاومت 19.6KΩ با تلرانس 0.1% و 1% چیست؟
   مقاومت با تلرانس 0.1% دقت بسیار بالاتری دارد (تغییرات ±19.6 اهم) در مقایسه با تلرانس 1% (تغییرات ±196 اهم). این دقت برای کاربردهای حرفه‌ای و حساس ضروری است، اما هزینه بیشتری دارد.

2. آیا این مقاومت برای پروژه‌های DIY مناسب است؟
   برای پروژه‌های ساده DIY که به دقت بالا نیاز ندارند، ممکن است استفاده از مقاومت‌های با تلرانس 1% یا 5% مقرون‌به‌صرفه‌تر باشد. اما در پروژه‌های پیشرفته‌تر، مانند ساخت سنسورها، این مقاومت انتخاب مناسبی است.

3. چگونه می‌توانم مطمئن شوم که این مقاومت در مدارم جواب می‌دهد؟
   ابتدا توان مورد نیاز و ولتاژ اعمالی را محاسبه کنید و با دیتاشیت تطبیق دهید. همچنین، شرایط دمایی و نحوه نصب (مانند تهویه و اتصال حرارتی) را بررسی کنید تا از عملکرد صحیح اطمینان حاصل شود.
