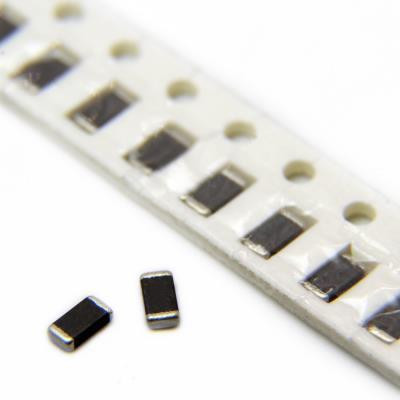

مقاومت اس ام دی 0.68اهم 1درصد 0.68ohm smd 1% 1206

 بررسی حرفه‌ای مقاومت SMD 0.68 اهم با تولرانس 1% در پکیج 1206

مقاومت SMD (Surface-Mount Device) با مقدار 0.68 اهم، تولرانس 1% و پکیج 1206 یکی از قطعات پرکاربرد در طراحی مدارهای الکترونیکی مدرن است. این مقاومت به دلیل اندازه استاندارد، دقت بالا و توانایی تحمل توان مناسب، در پروژه‌های صنعتی، مصرفی و حرفه‌ای مورد استفاده قرار می‌گیرد. در ادامه، ویژگی‌های فنی این محصول بر اساس دیتاشیت‌های رایج و مشخصات استاندارد پکیج 1206 بررسی می‌شود.

 مشخصات فنی مقاومت SMD 0.68 اهم، 1%، پکیج 1206
1. مقاومت (Resistance Value):
   مقدار اسمی این مقاومت 0.68 اهم است. این مقدار پایین آن را برای کاربردهای حسگر جریان (Current Sensing) ایده‌آل می‌سازد، جایی که افت ولتاژ کم و دقت بالا مورد نیاز است.

2. تولرانس (Tolerance):
   با تولرانس 1%، این مقاومت دقت بسیار بالایی ارائه می‌دهد. این ویژگی برای مدارهایی که نیاز به اندازه‌گیری دقیق یا پایداری در عملکرد دارند، بسیار ارزشمند است.

3. پکیج (Package):
   پکیج 1206 به ابعاد 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.65 میلی‌متر (ارتفاع) یکی از پرکاربردترین اندازه‌های SMD است. این ابعاد تعادل مناسبی بین فضای اشغالی روی برد و سهولت مونتاژ ارائه می‌دهد.

4. توان نامی (Power Rating):
   معمولاً مقاومت‌های پکیج 1206 دارای توان نامی 0.25 وات (1/4W) هستند. این مقدار به دمای محیط و شرایط خنک‌سازی بستگی دارد و در دمای عملیاتی استاندارد (تا 70 درجه سانتی‌گراد) قابل دستیابی است.

5. ضریب دمایی (Temperature Coefficient):
   ضریب دمایی این مقاومت‌ها معمولاً در محدوده ±100 تا ±200 ppm/°C قرار دارد (بسته به سازنده). این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است.

6. دمای عملیاتی (Operating Temperature):
   محدوده دمای عملیاتی استاندارد برای این نوع مقاومت از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد است، که آن را برای کاربردهای صنعتی و محیط‌های سخت مناسب می‌کند.

7. ولتاژ بیشینه (Maximum Voltage):
   ولتاژ کاری بیشینه معمولاً 200 ولت است، اما در کاربردهای حسگر جریان به دلیل مقاومت پایین، ولتاژ واقعی بسیار کمتر خواهد بود (طبق قانون اهم: V = I × R).

8. ترکیب مواد (Composition):
   این مقاومت معمولاً از نوع Thick Film (فیلم ضخیم) است که با استفاده از مواد سرامیکی و لایه‌های مقاومتی ساخته می‌شود. این ساختار هزینه تولید را کاهش داده و عملکرد قابل اعتمادی ارائه می‌دهد.

9. ویژگی‌های خاص:
   بسیاری از مقاومت‌های 1206 دارای قابلیت مقاومت در برابر رطوبت (Moisture Resistant) هستند که طول عمر و پایداری آن‌ها را در شرایط محیطی مرطوب افزایش می‌دهد.

 کاربردها
- حسگر جریان (Current Sensing): به دلیل مقاومت کم و دقت بالا، این قطعه در مدارهای مانیتورینگ جریان، مانند منابع تغذیه سوئیچینگ و سیستم‌های مدیریت باتری، بسیار استفاده می‌شود.
- الکترونیک مصرفی: در دستگاه‌هایی مانند گوشی‌های هوشمند، تبلت‌ها و لوازم خانگی هوشمند.
- صنعت خودرو: در سیستم‌های کنترل موتور و سنسورها.
- پروژه‌های DIY: به دلیل در دسترس بودن و سهولت لحیم‌کاری با تجهیزات استاندارد.

 مزایا
- دقت بالا (1% تولرانس) برای کاربردهای حساس.
- اندازه جمع‌وجور که فضای کمی روی PCB اشغال می‌کند.
- سازگاری با فرآیندهای مونتاژ خودکار (Pick-and-Place).
- قیمت مناسب در مقایسه با مقاومت‌های دقیق‌تر یا پکیج‌های بزرگ‌تر.

 محدودیت‌ها
- توان محدود (0.25 وات) که برای کاربردهای با جریان بالا مناسب نیست.
- حساسیت به دمای بیش از حد در صورت عدم مدیریت حرارتی مناسب.

 نکات طراحی
برای استفاده بهینه از این مقاومت در طراحی PCB، توصیه می‌شود:
- از پدهای لحیم‌کاری با ابعاد استاندارد (طبق JEDEC) استفاده شود.
- مسیرهای حرارتی مناسب برای دفع گرما طراحی گردد.
- در کاربردهای حسگر جریان، نویز حرارتی و اثرات پارازیتی بررسی شود.

 سوالات متداول (FAQ)

1. تفاوت مقاومت 0.68 اهم با تولرانس 1% و 5% چیست؟
   مقاومت با تولرانس 1% دقت بیشتری نسبت به 5% دارد. به عنوان مثال، در مقدار 0.68 اهم، انحراف حداکثر برای 1% برابر ±0.0068 اهم و برای 5% برابر ±0.034 اهم است. بنابراین، نسخه 1% برای کاربردهای دقیق‌تر مناسب‌تر است.

2. آیا این مقاومت برای کاربردهای توان بالا مناسب است؟
   خیر، با توان نامی 0.25 وات، این مقاومت برای جریان‌های بالا یا توان زیاد مناسب نیست. برای چنین کاربردهایی، باید از مقاومت‌های با پکیج بزرگ‌تر (مانند 2512) یا توان بالاتر استفاده کرد.

3. چگونه می‌توان این مقاومت را روی برد نصب کرد؟
   این مقاومت با استفاده از فرآیند لحیم‌کاری سطحی (SMT) نصب می‌شود. برای مونتاژ دستی، می‌توانید از هویه با نوک ریز و خمیر لحیم استفاده کنید، اما برای تولید انبوه، دستگاه Pick-and-Place و کوره Reflow توصیه می‌شود.

این مقاومت با ویژگی‌های ذکرشده، انتخابی عالی برای طراحان و مهندسانی است که به دنبال تعادل بین دقت، اندازه و هزینه هستند.
