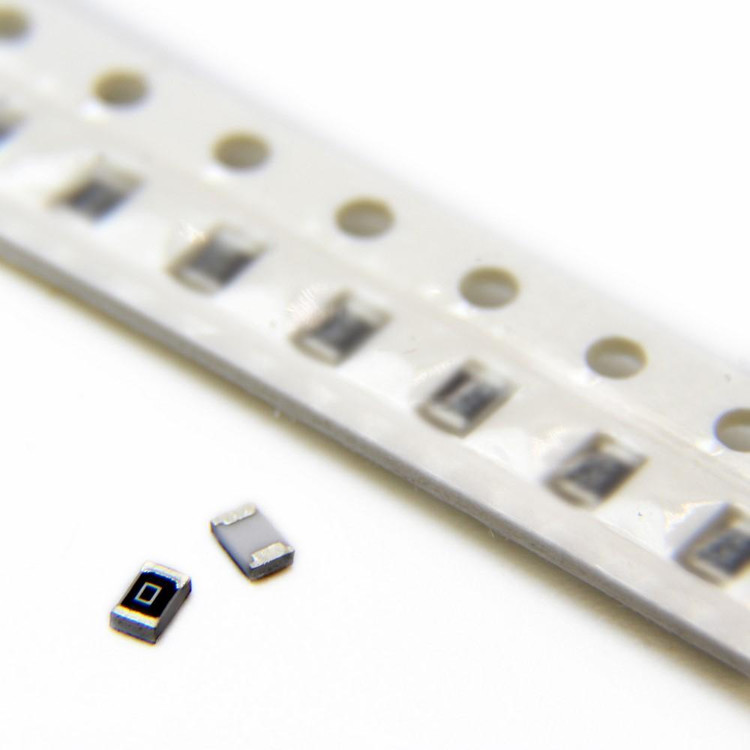

مقاومت 0.15 اهم 1درصد 0.15ohm smd 1% 0805

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، قابلیت نصب سطحی و عملکرد قابل اعتماد، یکی از پرکاربردترین اجزای الکترونیکی در طراحی مدارهای مدرن هستند. مقاومت 0.15 اهم با تلرانس 1% در پکیج 0805، یک مقاومت دقیق و کم‌مقاومت است که برای کاربردهایی با نیاز به کنترل دقیق جریان و اتلاف توان پایین طراحی شده است. در این مقاله، ویژگی‌های فنی این محصول را بر اساس اطلاعات استاندارد دیتاشیت‌های مرتبط با مقاومت‌های SMD پکیج 0805 بررسی می‌کنیم.

 مشخصات فنی مقاومت 0.15 اهم SMD در پکیج 0805
1. مقاومت نامی (Nominal Resistance):
   مقدار مقاومت این محصول 0.15 اهم (0.15 Ω) است که آن را در دسته مقاومت‌های کم‌مقاومت (Low Resistance) قرار می‌دهد. این مقدار برای کاربردهایی مانند حسگر جریان (Current Sensing) یا محدود کردن جریان در مدارهای قدرت بسیار مناسب است.

2. تلرانس (Tolerance):
   تلرانس 1% نشان‌دهنده دقت بالای این مقاومت است. این بدان معناست که مقدار واقعی مقاومت ممکن است بین 0.1485 اهم تا 0.1515 اهم متغیر باشد، که برای کاربردهای حساس به دقت، مانند ابزار دقیق و سیستم‌های کنترلی، ایده‌آل است.

3. پکیج (Package):
   اندازه پکیج 0805 به ابعاد 2.0 میلی‌متر طول و 1.25 میلی‌متر عرض اشاره دارد (بر اساس سیستم متریک: 2012 میلی‌متر). این اندازه تعادل مناسبی بین فشردگی و سهولت نصب در فرآیندهای تولید خودکار (مانند Pick-and-Place) فراهم می‌کند.

4. توان نامی (Power Rating):
   مقاومت‌های 0805 معمولاً دارای توان نامی 1/8 وات (0.125W) هستند، مگر اینکه در دیتاشیت خاص، توان بالاتری (مانند 1/4 وات) ذکر شود. برای مقاومت 0.15 اهم با توان 0.125 وات، حداکثر جریان قابل تحمل بدون آسیب به مقاومت با استفاده از فرمول \( P = I^2R \) محاسبه می‌شود:
   \( I = \sqrt{P/R} = \sqrt{0.125 / 0.15} \approx 0.91 آمپر \)
   بنابراین، این مقاومت می‌تواند تا حدود 910 میلی‌آمپر جریان را به‌خوبی تحمل کند.

5. ولتاژ کاری (Operating Voltage):
   ولتاژ کاری معمولاً با فرمول \( V = \sqrt{P \times R} \) محاسبه می‌شود. برای این مقاومت:
   \( V = \sqrt{0.125 \times 0.15} \approx 0.137 ولت \)
   با این حال، ولتاژ بیشینه (Maximum Voltage) در پکیج 0805 معمولاً تا 150 ولت تعریف می‌شود، که به نوع مواد و طراحی بستگی دارد.

6. ضریب دمایی (Temperature Coefficient of Resistance - TCR):
   مقاومت‌های کم‌مقاومت در این رده معمولاً دارای TCR بین ±100 ppm/°C تا ±200 ppm/°C هستند. این مشخصه نشان‌دهنده تغییرات مقاومت در برابر دما است و برای کاربردهای پایدار در دماهای مختلف حائز اهمیت است.

7. دمای کاری (Operating Temperature Range):
   محدوده دمای کاری استاندارد برای مقاومت‌های SMD 0805 معمولاً از -55°C تا +155°C است، که این مقاومت را برای محیط‌های صنعتی و تجاری مناسب می‌سازد.

8. تکنولوژی ساخت:
   این مقاومت به احتمال زیاد از نوع Thick Film (فیلم ضخیم) است، که رایج‌ترین فناوری برای مقاومت‌های SMD با تلرانس 1% محسوب می‌شود. مواد سرامیکی به‌عنوان بستر و لایه مقاومتی روی آن، دوام و پایداری بالایی را ارائه می‌دهند.

 کاربردها
- حسگر جریان (Current Sensing): به دلیل مقاومت پایین و دقت بالا، این محصول در مدارهای مانیتورینگ جریان، مانند منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های مدیریت باتری، بسیار پرکاربرد است.
- مدارهای قدرت: در طراحی‌هایی که نیاز به محدود کردن جریان بدون اتلاف توان زیاد است.
- الکترونیک خودرو و صنعتی: با توجه به پایداری دمایی و اندازه کوچک، برای کاربردهای سخت‌گیرانه مناسب است.

 مزایا
- دقت بالا: تلرانس 1% امکان استفاده در مدارهای حساس را فراهم می‌کند.
- اندازه فشرده: پکیج 0805 فضای کمی روی PCB اشغال می‌کند.
- قابلیت نصب خودکار: سازگار با فرآیندهای تولید SMT (Surface-Mount Technology).

 محدودیت‌ها
- محدودیت توان: با توان 0.125 وات، برای جریان‌های بالا یا اتلاف توان زیاد مناسب نیست.
- حساسیت به اضافه‌بار: در صورت عبور جریان بیش از حد مجاز، ممکن است آسیب ببیند.

 جمع‌بندی
مقاومت 0.15 اهم با تلرانس 1% در پکیج 0805 یک انتخاب ایده‌آل برای طراحی‌هایی است که به دقت بالا، اندازه کوچک و عملکرد قابل اعتماد در جریان‌های متوسط نیاز دارند. این محصول با مشخصات فنی استاندارد و سازگاری با فرآیندهای تولید مدرن، در بسیاری از پروژه‌های الکترونیکی جایگاه ویژه‌ای دارد.

 سوالات متداول (FAQ)

1. این مقاومت برای چه نوع پروژه‌هایی مناسب است؟
   این مقاومت برای پروژه‌هایی که نیاز به حسگر جریان دقیق (Current Sensing) یا محدود کردن جریان در توان پایین دارند، مانند منابع تغذیه، سیستم‌های مدیریت باتری و ابزار دقیق، مناسب است.

2. آیا این مقاومت می‌تواند جریان یک آمپر را تحمل کند؟
   با توان نامی 0.125 وات، حداکثر جریان قابل تحمل حدود 910 میلی‌آمپر است. برای جریان یک آمپر، باید مقاومت با توان بالاتر (مثلاً 1/4 وات) یا پکیج بزرگ‌تر (مانند 1206) انتخاب شود.

3. تفاوت پکیج 0805 با 0603 چیست؟
   پکیج 0805 (2.0 × 1.25 میلی‌متر) بزرگ‌تر از 0603 (1.6 × 0.8 میلی‌متر) است و معمولاً توان بیشتری تحمل می‌کند. همچنین نصب و لحیم‌کاری 0805 به دلیل اندازه بزرگ‌تر آسان‌تر است.
