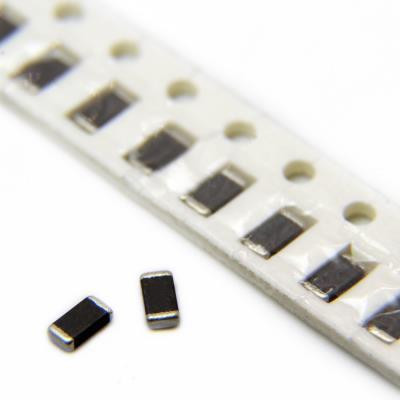

مقاومت 0.12اهم 0.12ohm smd 5% 1206

مقاومت 0.12 اهم SMD با پکیج 1206 یکی از قطعات پرکاربرد در صنعت الکترونیک مدرن است که به دلیل ابعاد کوچک، دقت بالا و قابلیت نصب سطحی (Surface Mount Technology - SMT)، در طراحی و تولید مدارات الکترونیکی پیشرفته مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی ویژگی‌های فنی این مقاومت بر اساس اطلاعات استاندارد دیتاشیت‌ها و کاربردهای آن می‌پردازیم.

 مشخصات فنی مقاومت 0.12 اهم SMD 1206
1. مقدار مقاومت (Resistance Value):

•     مقدار نامی: 0.12 اهم (120 میلی‌اهم)
•    این مقدار کم نشان‌دهنده کاربرد این مقاومت در مدارات با جریان بالا و افت ولتاژ پایین است، مانند سنسورهای جریان یا مدارات قدرت.

2. پکیج (Package):

•    نوع پکیج: 1206 (معادل 3216 متریک)
•    ابعاد: 3.2 میلی‌متر (طول) × 1.6 میلی‌متر (عرض) × 0.55 میلی‌متر (ارتفاع تقریبی)
•    این ابعاد استاندارد، سازگاری بالایی با تجهیزات مونتاژ خودکار SMT فراهم می‌کند.

3. توان نامی (Power Rating):

•    توان: 0.25 وات (1/4 وات) در دمای استاندارد (70 درجه سانتی‌گراد)
•    در برخی دیتاشیت‌ها، با توجه به طراحی خاص (مانند مقاومت‌های Thick Film یا Metal Film)، ممکن است تا 0.5 وات نیز قابل دستیابی باشد، مشروط به مدیریت حرارتی مناسب.

4. تلرانس (Tolerance):

•    معمولاً در محدوده ±1% (دقت بالا) یا ±5% (استاندارد) عرضه می‌شود.
•    تلرانس 1% برای کاربردهایی که نیاز به دقت بیشتری دارند (مانند مدارات اندازه‌گیری) مناسب است.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR):

•    TCR: معمولاً بین ±100 تا ±200 ppm/°C (بسته به سازنده و نوع مواد)
•    این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است که برای محیط‌های با شرایط متغیر اهمیت دارد.

6. جریان و ولتاژ کاری:

•    حداکثر جریان قابل تحمل: با توجه به قانون اهم (I = √(P/R))، برای توان 0.25 وات و مقاومت 0.12 اهم، حداکثر جریان حدود 1.44 آمپر است.
•    ولتاژ کاری: معمولاً تا 200 ولت (بسته به دیتاشیت سازنده).

7. مواد سازنده:

•    نوع: Thick Film (فیلم ضخیم) یا در برخی موارد Metal Strip برای مقاومت‌های با اهم پایین.
•    پایه‌های نقره‌ای یا نیکل برای اتصال به PCB.

8. دمای کاری (Operating Temperature):

•    محدوده: -55 تا +155 درجه سانتی‌گراد
•    این بازه وسیع، کاربرد آن را در شرایط محیطی متنوع تضمین می‌کند.

 ویژگی‌های کلیدی و مزایا

• اندازه کوچک و طراحی فشرده: پکیج 1206 امکان استفاده در بردهای با تراکم بالا را فراهم می‌کند.
• مقاومت کم: ایده‌آل برای کاربردهای سنسینگ جریان (Current Sensing) یا محدود کردن جریان در مدارات قدرت.
• اتصال سطحی: کاهش پارازیت‌ها و افزایش سرعت مونتاژ در خطوط تولید صنعتی.
• پایداری حرارتی: ضریب دمایی پایین و توان مناسب، آن را برای مدارات حساس به دما مناسب می‌سازد.

 کاربردها

1. منابع تغذیه سوئیچینگ (SMPS): برای اندازه‌گیری و کنترل جریان خروجی.
2. مدارات خودرو: در سیستم‌های مدیریت باتری و سنسورها.
3. الکترونیک مصرفی: مانند گوشی‌های هوشمند و لپ‌تاپ‌ها برای مدیریت توان.
4. صنعت پزشکی: در تجهیزات دقیق مانند مانیتورهای ضربان قلب.

 نکات طراحی و نصب

• مدیریت حرارتی: به دلیل توان محدود (0.25 وات)، باید از خنک‌سازی مناسب PCB اطمینان حاصل شود، به‌ویژه در جریان‌های بالا.
• لحیم‌کاری: استفاده از پروفایل دمایی استاندارد SMT (مانند دمای 260 درجه سانتی‌گراد به مدت حداکثر 10 ثانیه) توصیه می‌شود.
• جایگذاری: فاصله‌گذاری مناسب با سایر قطعات برای جلوگیری از اثر حرارتی متقابل ضروری است.

 کد شناسایی (SMD Code)
در مقاومت‌های SMD، مقدار مقاومت معمولاً با کدهای عددی یا ترکیبی روی بدنه مشخص می‌شود. برای 0.12 اهم، کد ممکن است به صورت "R12" یا "0R12" باشد (بسته به سازنده). دیتاشیت سازنده (مانند Vishay، Yageo یا Panasonic) باید برای دقیق کد بررسی شود.

 سوالات متداول (FAQ)

1. مقاومت 0.12 اهم SMD 1206 در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟

•   این مقاومت به دلیل مقدار کم و توان مناسب، بیشتر در مدارات سنسینگ جریان، منابع تغذیه و سیستم‌های مدیریت توان استفاده می‌شود، به‌ویژه در مواردی که افت ولتاژ کم مدنظر باشد.

2. آیا مقاومت 0.12 اهم 1206 برای جریان‌های بالاتر از 1.5 آمپر مناسب است؟

•   خیر، با توجه به توان نامی 0.25 وات، حداکثر جریان ایمن حدود 1.44 آمپر است. برای جریان‌های بالاتر، باید از مقاومت‌هایی با توان بیشتر (مانند پکیج 2512) استفاده کرد.

3. چگونه می‌توان تلرانس این مقاومت را تشخیص داد؟

•    تلرانس معمولاً در دیتاشیت یا از طریق کد روی بدنه مشخص می‌شود. اگر کد "R12" با علامت اضافی مانند "F" (برای 1%) یا "J" (برای 5%) باشد، نشان‌دهنده تلرانس است. در غیر این صورت، به بسته‌بندی یا مشخصات فروشنده مراجعه کنید.
