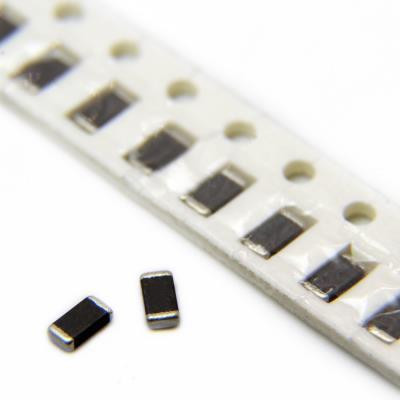

مقاومت 0.47اهم 0.47ohm smd 5% 1206

مقاومت 0.47 اهم در سایز 1206 یکی از قطعات کلیدی در صنعت الکترونیک است که به صورت SMD (Surface-Mount Device) طراحی شده و به دلیل ابعاد کوچک، دقت بالا و عملکرد قابل اعتماد، در بسیاری از کاربردهای مدرن مورد استفاده قرار می‌گیرد. این مقاومت با مشخصات فنی خاص خود، از جمله توان نامی 0.25 وات و تلرانس معمولاً ±1% یا ±5% (بسته به تولیدکننده)، گزینه‌ای ایده‌آل برای مدارهای الکترونیکی با نیاز به کنترل دقیق جریان و ولتاژ است. در ادامه به بررسی ویژگی‌های فنی این محصول بر اساس اطلاعات موجود در دیتاشیت‌های استاندارد می‌پردازیم.

 ویژگی‌های فنی مقاومت 0.47R 1206

1. مقاومت الکتریکی (Resistance Value):
   - مقدار مقاومت: 0.47 اهم (0.47R)
   - این مقدار پایین نشان‌دهنده کاربرد این مقاومت در مدارهایی است که نیاز به محدود کردن جریان با دقت بالا دارند، مانند سنسورهای جریان یا مدارهای قدرت کم‌مصرف.

2. ابعاد و پکیج (Package Size):
   - سایز: 1206 (معادل 3.2 میلی‌متر طول × 1.6 میلی‌متر عرض × 0.6 میلی‌متر ارتفاع)
   - این ابعاد استاندارد در صنعت SMD، نصب آسان روی بردهای مدار چاپی (PCB) را با استفاده از فرآیندهای لحیم‌کاری Reflow یا Wave تضمین می‌کند.

3. توان نامی (Power Rating):
   - توان: 0.25 وات (1/4 وات)
   - این توان برای کاربردهای عمومی و مدارهایی با مصرف انرژی متوسط مناسب است. در شرایط دمایی استاندارد (معمولاً 70 درجه سانتی‌گراد)، این مقاومت عملکرد پایداری ارائه می‌دهد.

4. تلرانس (Tolerance):
   - تلرانس: ±1% یا ±5% (بسته به مدل و سازنده)
   - تلرانس ±1% دقت بیشتری را برای کاربردهای حساس فراهم می‌کند، در حالی که ±5% برای کاربردهای عمومی‌تر کافی است.

5. ضریب دمایی (Temperature Coefficient):
   - معمولاً بین ±100 تا ±200 ppm/°C
   - این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است، که برای عملکرد مطمئن در شرایط محیطی متنوع حیاتی است.

6. محدوده دمای کاری (Operating Temperature Range):
   - از -55 درجه سانتی‌گراد تا +155 درجه سانتی‌گراد
   - این گستره وسیع، مقاومت را برای استفاده در محیط‌های صنعتی و تجاری متنوع مناسب می‌سازد.

7. ولتاژ کاری حداکثر (Maximum Operating Voltage):
   - حدود 200 ولت (بسته به دیتاشیت سازنده)
   - این مشخصه تضمین می‌کند که مقاومت در برابر ولتاژهای بالا بدون آسیب دیدن مقاومت کند.

8. تکنولوژی ساخت (Resistor Technology):
   - اغلب از نوع Thick Film (فیلم ضخیم)
   - این تکنولوژی هزینه تولید را کاهش داده و در عین حال عملکرد قابل قبولی ارائه می‌دهد.

 کاربردها

مقاومت 0.47R 1206 به دلیل مقاومت پایین و توان مناسب، در موارد زیر کاربرد گسترده‌ای دارد:
- مدارهای تغذیه (Power Supplies): برای محدود کردن جریان و محافظت از قطعات حساس.
- سنسورهای جریان (Current Sensing): در اندازه‌گیری دقیق جریان در سیستم‌های الکترونیکی.
- دستگاه‌های قابل حمل: مانند گوشی‌های هوشمند و گجت‌ها که نیاز به قطعات کوچک و کارآمد دارند.
- صنعت خودروسازی: در سیستم‌های کنترلی که نیاز به پایداری در دماهای مختلف دارند.

 مزایا و نقاط قوت

- اندازه کوچک: ایده‌آل برای طراحی‌های فشرده و مدرن.
- نصب آسان: سازگار با فرآیندهای تولید خودکار SMD.
- هزینه اقتصادی: تکنولوژی Thick Film هزینه تولید را کاهش می‌دهد.
- پایداری حرارتی: عملکرد قابل اعتماد در شرایط دمایی متنوع.

 نکات نصب و استفاده

برای استفاده بهینه از این مقاومت، موارد زیر را در نظر بگیرید:
- از دمای لحیم‌کاری بیش از حد (بالاتر از 260 درجه سانتی‌گراد به مدت طولانی) اجتناب کنید تا از آسیب به لایه‌های داخلی جلوگیری شود.
- اطمینان حاصل کنید که توان مصرفی در مدار از 0.25 وات تجاوز نکند تا از افزایش دما و کاهش عمر قطعه جلوگیری شود.
- در طراحی PCB، به فضای کافی برای دفع حرارت توجه کنید.

 پرسش‌های متداول (FAQ)

1. مقاومت 0.47R 1206 در چه نوع پروژه‌هایی بیشتر استفاده می‌شود؟
   - این مقاومت به دلیل مقدار پایین و توان متوسط، بیشتر در مدارهای اندازه‌گیری جریان، منابع تغذیه کوچک و سیستم‌های کنترلی خودرو استفاده می‌شود.

2. تفاوت تلرانس ±1% و ±5% در این مقاومت چیست؟
   - تلرانس ±1% دقت بیشتری ارائه می‌دهد و برای کاربردهای حساس مناسب است، در حالی که ±5% برای پروژه‌های عمومی با نیاز کمتر به دقت کافی است و معمولاً ارزان‌تر است.

3. آیا این مقاومت برای محیط‌های با دمای بالا مناسب است؟
   - بله، با محدوده دمایی -55 تا +155 درجه سانتی‌گراد، این مقاومت برای شرایط محیطی سخت مانند تجهیزات صنعتی یا خودروسازی کاملاً مناسب است.
