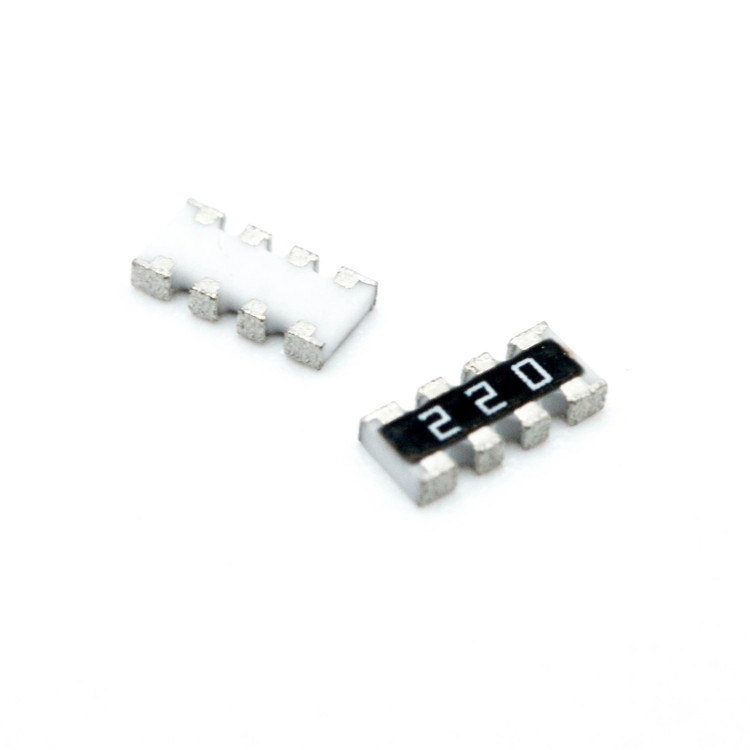

مقاومت آرایه 22اهم ARRAY 22ohm 0603

محصول ARRAY 22 0603 یک آرایه مقاومت سطحی (SMD Resistor Array) است که در دسته قطعات الکترونیکی پسیو قرار می‌گیرد. این محصول به‌طور خاص برای کاربردهایی طراحی شده است که نیاز به کاهش فضای اشغالی روی برد مدار چاپی (PCB)، افزایش کارایی و کاهش هزینه‌های مونتاژ دارند. در ادامه، به بررسی دقیق ویژگی‌های فنی این محصول بر اساس اطلاعات موجود در دیتاشیت‌ها و مشخصات عمومی آرایه‌های مقاومت در بسته‌بندی 0603 می‌پردازیم.

 معرفی محصول
آرایه مقاومت 22 اهمی در بسته‌بندی 0603 معمولاً شامل چندین مقاومت (اغلب 4 مقاومت مجزا یا متصل) در یک پکیج فشرده است که اندازه آن بر اساس استاندارد imperial به ابعاد 0.06 اینچ طول و 0.03 اینچ عرض (تقریباً 1.6 × 0.8 میلی‌متر) تعریف می‌شود. این محصول به‌صورت سطحی (SMD) طراحی شده و برای نصب روی بردهای الکترونیکی با استفاده از فناوری لحیم‌کاری سطحی مناسب است. چنین آرایه‌هایی به دلیل اندازه کوچک و عملکرد قابل اعتماد، در تجهیزات الکترونیکی مدرن مانند تلفن‌های همراه، کامپیوترها، و دستگاه‌های اندازه‌گیری دستی بسیار پرکاربرد هستند.

 ویژگی‌های فنی کلیدی
بر اساس اطلاعات دیتاشیت‌های مرتبط با آرایه‌های مقاومت 0603 (مانند نمونه‌های ارائه‌شده توسط Vishay، Panasonic یا UNI-ROYAL)، ویژگی‌های فنی این محصول به شرح زیر است:
1. مقاومت: 22 اهم (22Ω) با تلورانس معمول ±1% یا ±5% (بسته به مدل خاص).
2. تعداد مقاومت‌ها: اغلب شامل 4 مقاومت مجزا (Isolated) در یک پکیج 8 پین.

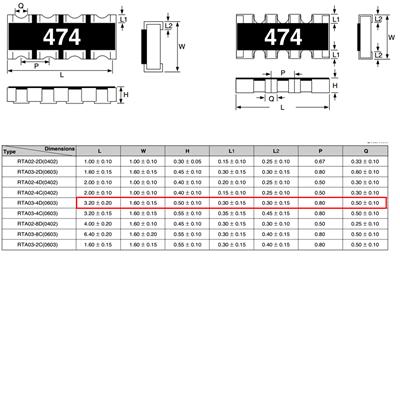

3. ابعاد پکیج: 0603 (4 × 0603) که نشان‌دهنده 4 عنصر مقاومتی در یک آرایه با اندازه استاندارد 0603 است.
4. توان نامی: معمولاً 62.5 میلی‌وات (0.0625W) برای هر مقاومت در آرایه، که برای کاربردهای کم‌مصرف مناسب است.
5. ضریب دمایی (Temperature Coefficient): بین ±100ppm/°C تا ±200ppm/°C، که نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است.
6. ولتاژ کاری: حداکثر 50 ولت (بسته به مدل و سازنده).
7. نوع فیلم: غالباً از فناوری Thick Film (فیلم ضخیم) استفاده می‌شود که اقتصادی و قابل اعتماد است.
8. دمای کاری: از -55°C تا +125°C یا +155°C (بسته به مشخصات سازنده).
9. کاربردها: مناسب برای مدارات دیجیتال، آنالوگ، و سیستم‌های خودرویی (در صورت تطابق با استاندارد AEC-Q200).

 مزایای محصول
- کاهش فضای اشغالی: استفاده از یک آرایه به جای چندین مقاومت تکی، فضای مورد نیاز روی PCB را به حداقل می‌رساند.
- کاهش هزینه و زمان مونتاژ: نصب یک قطعه به جای چندین مقاومت جداگانه، فرآیند تولید را ساده‌تر و سریع‌تر می‌کند.
- افزایش قابلیت اطمینان: طراحی یکپارچه، احتمال خرابی ناشی از اتصالات ضعیف را کاهش می‌دهد.
- سازگاری بالا: با استانداردهای صنعتی مانند IPC-7351 سازگار است و به‌راحتی در طراحی‌های مختلف PCB قابل استفاده است.

 کاربردها
آرایه مقاومت 22 اهمی 0603 در بسیاری از صنایع و محصولات الکترونیکی استفاده می‌شود:
- الکترونیک مصرفی: مانند تلفن‌های هوشمند، تبلت‌ها و دوربین‌ها.
- اتوماسیون و صنعت: در سنسورها و سیستم‌های کنترلی.
- خودروسازی: در واحدهای کنترل الکترونیکی (ECU) و سیستم‌های ایمنی (در صورت دارا بودن گواهی AEC-Q200).
- تجهیزات پزشکی: در دستگاه‌های کوچک و قابل حمل که نیاز به دقت و پایداری دارند.

 تحلیل فنی و عملکرد
از نظر عملکرد الکتریکی، مقاومت 22 اهم در این آرایه برای محدود کردن جریان در مدارات کم‌ توان یا تنظیم ولتاژ در بخش‌های خاص مناسب است. ضریب دمایی ±100ppm/°C یا ±200ppm/°C نشان می‌دهد که این قطعه در شرایط محیطی مختلف پایداری قابل قبولی دارد، اگرچه برای کاربردهای بسیار حساس به دما، ممکن است نیاز به گزینه‌هایی با ضریب دمایی پایین‌تر باشد. توان 62.5 میلی‌وات به ازای هر مقاومت نیز محدودیت‌هایی را برای استفاده در مدارات پرقدرت ایجاد می‌کند، اما برای کاربردهای سیگنالینگ و دیجیتال کاملاً کافی است.

از منظر طراحی، پکیج 0603 به دلیل اندازه کوچک و انعطاف‌پذیری در چیدمان، گزینه‌ای ایده‌آل برای بردهای با تراکم بالا محسوب می‌شود. همچنین، استفاده از فناوری Thick Film باعث می‌شود این محصول از نظر هزینه تولید مقرون‌به‌صرفه باشد، در حالی که کیفیت قابل قبولی ارائه می‌دهد.

 جمع‌بندی
آرایه مقاومت ARRAY 22 0603 یک راه‌حل هوشمندانه برای طراحان مدارات الکترونیکی است که به دنبال ترکیبی از کارایی، صرفه‌جویی در فضا و هزینه هستند. این محصول با ویژگی‌های فنی مناسب و سازگاری با استانداردهای صنعتی، انتخابی ایده‌آل برای پروژه‌های مختلف از مصرفی تا صنعتی به شمار می‌رود. با این حال، برای انتخاب دقیق‌تر، توصیه می‌شود دیتاشیت خاص مدل مورد نظر (مثلاً از سازندگانی مثل Vishay یا Panasonic) بررسی شود تا جزئیات بیشتری مانند تلورانس، توان و شرایط عملیاتی تأیید گردد.

---

 سوالات متداول (FAQ)
1. آرایه مقاومت 22 اهمی 0603 در چه نوع پروژه‌هایی مناسب‌تر است؟
   این محصول برای پروژه‌های کم‌مصرف و با تراکم بالای قطعات، مانند مدارات دیجیتال، سیستم‌های کنترلی کوچک و دستگاه‌های قابل حمل مناسب است. برای کاربردهای پرقدرت، ممکن است نیاز به پکیج‌های بزرگ‌تر باشد.

2. تفاوت آرایه مقاومت با مقاومت تکی چیست؟
   آرایه مقاومت چندین مقاومت را در یک پکیج واحد ترکیب می‌کند که باعث صرفه‌جویی در فضا، کاهش هزینه مونتاژ و افزایش قابلیت اطمینان می‌شود، در حالی که مقاومت تکی فقط یک عنصر مقاومتی ارائه می‌دهد.

3. آیا این محصول برای محیط‌های با دمای بالا مناسب است؟
   بله، با دامنه دمایی کاری تا +125°C یا +155°C (بسته به مدل)، این آرایه برای بسیاری از کاربردها مناسب است، اما در شرایط بسیار گرم‌تر، باید دیتاشیت بررسی شود تا از عملکرد بهینه اطمینان حاصل شود.
