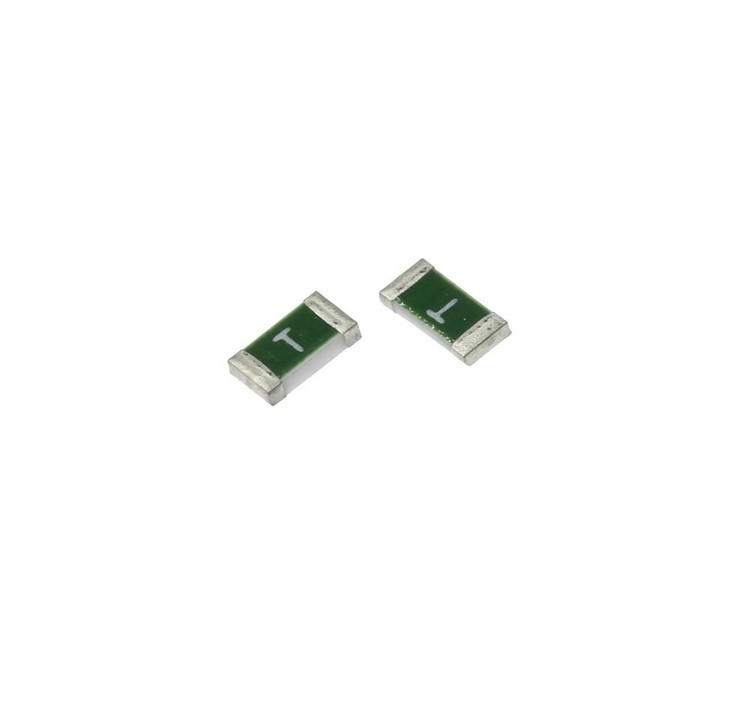

فست فیوز 5آمپر 32ولت FAST FUSE 5A 32V 1206

فیوز سریع (Fast Acting Fuse) با مشخصات 5 آمپر، 32 ولت و بسته‌بندی در سایز 1206 (ابعاد 3.2 × 1.6 میلی‌متر) یکی از اجزای حیاتی در مدارات الکترونیکی است که برای محافظت سریع در برابر جریان اضافه (Overcurrent) طراحی شده است. این نوع فیوز به دلیل واکنش سریع به جریان‌های غیرمجاز، در کاربردهایی که نیاز به حفاظت فوری از قطعات حساس دارند، بسیار مورد استفاده قرار می‌گیرد. در ادامه، ویژگی‌های فنی این محصول را بر اساس اطلاعات стандарт دیتاشیت‌های مشابه و مشخصات رایج این نوع فیوزها به‌صورت حرفه‌ای بررسی می‌کنیم.

 مشخصات فنی و ویژگی‌های کلیدی

1. جریان نامی (Current Rating): 5 آمپر

   - این فیوز برای تحمل جریان مداوم تا 5 آمپر در شرایط عادی طراحی شده است. در صورت превыش از این مقدار، فیوز به سرعت عمل کرده و مدار را قطع می‌کند تا از آسیب به قطعات جلوگیری شود.

2. ولتاژ نامی (Voltage Rating): 32 ولت DC

   - حداکثر ولتاژ کاری این فیوز 32 ولت DC است، که آن را برای کاربردهای ولتاژ پایین مانند مدارات الکترونیکی مصرفی، خودروها و سیستم‌های دیجیتال مناسب می‌سازد.

3. ویژگی قطع سریع (Fast Acting):

   - فیوزهای سریع در برابر جریان‌های اضافه با سرعت بالایی واکنش نشان می‌دهند (معمولاً در کسری از ثانیه). این ویژگی برای حفاظت از قطعاتی مانند آی‌سی‌ها، ترانزیستورها و خازن‌ها که به جریان اضافی حساس هستند، ایده‌آل است.

4. سایز بسته‌بندی (Package Size): 1206

   - ابعاد 3.2 × 1.6 میلی‌متر (استاندارد متریک 3216) این فیوز را به یک گزینه ایده‌آل برای نصب سطحی (SMD) روی بردهای مدارچاپی (PCB) با چگالی بالا تبدیل کرده است. این سایز تعادل مناسبی بین اندازه کوچک و ظرفیت جریان فراهم می‌کند.

5. ظرفیت قطع (Breaking Capacity):

   - معمولاً برای فیوزهای مشابه در این سایز، ظرفیت قطع در محدوده 50 آمپر در ولتاژ نامی (32 ولت) است. این مقدار نشان‌دهنده توانایی فیوز در قطع ایمن جریان‌های خطا (Fault Current) بدون ایجاد قوس الکتریکی خطرناک است.

6. مقاومت داخلی (Internal Resistance):

   - مقاومت داخلی این فیوزها معمولاً در حد چند میلی‌اهم (مثلاً 20-30 mΩ) است، که افت ولتاژ و تلفات توان را به حداقل می‌رساند. برای مثال، در جریان 5 آمپر، افت ولتاژ حدود 100-150 میلی‌ولت خواهد بود.

7. ضریب دمایی (Temperature Coefficient):

   - فیوزهای سریع معمولاً دارای ضریب دمایی در محدوده ±100 تا ±200 ppm/°C هستند، که نشان‌دهنده پایداری عملکرد در دماهای مختلف است.

8. دمای کاری (Operating Temperature Range):

   - محدوده دمای کاری استاندارد برای این نوع فیوزها معمولاً بین -55 تا +125 درجه سانتی‌گراد است، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌کند.

9. استانداردها و تأییدیه‌ها:

   - اکثر فیوزهای مشابه با این مشخصات دارای تأییدیه‌هایی مانند UL، CSA و سازگاری با استاندارد RoHS (بدون سرب) هستند.

 کاربردها

- الکترونیک مصرفی: حفاظت مدارات در دستگاه‌هایی مانند تلفن‌های همراه، لپ‌تاپ‌ها و تبلت‌ها.

- صنعت خودروسازی: استفاده در سیستم‌های الکترونیکی خودرو مانند ECU و سنسورها.

- منابع تغذیه: محافظت از مدارات سوئیچینگ و رگولاتورها.

- تجهیزات پزشکی: حفاظت از دستگاه‌های حساس که نیاز به پاسخ سریع دارند.

 مزایا

- سرعت عملکرد: واکنش سریع به جریان‌های غیرمجاز، از آسیب به قطعات جلوگیری می‌کند.

- اندازه کوچک: سایز 1206 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

- تلفات کم: مقاومت داخلی پایین، کارایی مدار را افزایش می‌دهد.

- نصب آسان: طراحی SMD لحیم‌کاری روی PCB را ساده‌تر می‌کند.

 محدودیت‌ها

- عدم تحمل جریان هجومی بالا: فیوزهای سریع برای کاربردهایی با جریان هجومی (Inrush Current) بالا مناسب نیستند، زیرا ممکن است به اشتباه عمل کنند.

- ظرفیت محدود: در جریان‌های بسیار بالا (بیش از 50 آمپر)، ممکن است نیاز به فیوزهای بزرگ‌تر یا موازی باشد.

 محاسبات نمونه

فرض کنید این فیوز در مداری با جریان لحظه‌ای 10 آمپر (دو برابر جریان نامی) قرار گیرد:

- زمان قطع: برای فیوزهای سریع، زمان قطع در چنین شرایطی معمولاً کمتر از 0.1 ثانیه است (بسته به منحنی زمانی دیتاشیت).

- تلفات توان در حالت عادی (5 آمپر): \( P = I^2 \times R = 5^2 \times 0.025 = 0.625 \) وات، که بسیار کمتر از توان حرارتی قابل تحمل فیوز است.

 سوالات متداول (FAQ)

1. این فیوز تا چه جریانی را بدون قطع تحمل می‌کند؟

   این فیوز برای جریان نامی 5 آمپر طراحی شده است و می‌تواند این مقدار را به‌صورت مداوم تحمل کند. با این حال، در جریان‌های بالاتر (مثلاً 6 آمپر)، بسته به دما و شرایط محیطی، ممکن است پس از مدت کوتاهی عمل کند. برای اطلاعات دقیق، منحنی قطع زمانی (Time-Current Curve) دیتاشیت را بررسی کنید.

2. آیا این فیوز برای مدارات با جریان هجومی مناسب است؟

   خیر، فیوزهای سریع (Fast Acting) برای کاربردهایی با جریان هجومی بالا (مانند موتورها یا خازن‌های بزرگ) توصیه نمی‌شوند، زیرا ممکن است به‌طور ناخواسته قطع شوند. در این موارد، فیوزهای کند (Slow Blow) مناسب‌تر هستند.

3. چگونه این فیوز را روی PCB نصب کنیم؟

   برای نصب، از لحیم‌کاری سطحی (Reflow Soldering) با دمای حداکثر 260 درجه سانتی‌گراد به مدت 10 ثانیه استفاده کنید. اطمینان حاصل کنید که پدهای PCB به اندازه کافی بزرگ باشند تا جریان 5 آمپر را پشتیبانی کنند و از اتصالات محکم برای کاهش مقاومت تماسی استفاده شود.
