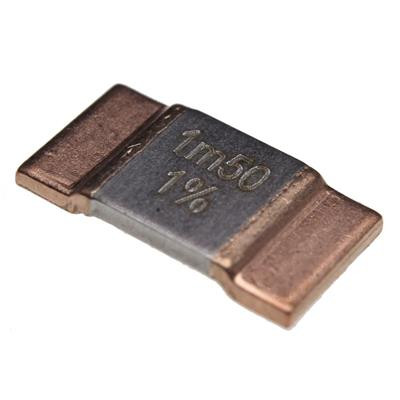

مقاومت شنت 0.0015 اهم 5 وات 1 درصد

مقاومت شنت (Shunt Resistor) با مقاومت 0.0015 اهم، توان 5 وات، تلرانس 1% و بسته‌بندی در سایز 3920 (ابعاد تقریبی 10 × 5.2 میلی‌متر) یکی از اجزای کلیدی در طراحی مدارات الکترونیکی با کاربردهای حسگر جریان (Current Sensing) است. این محصول به دلیل مقاومت بسیار پایین، توان بالا و دقت مناسب، در کاربردهای صنعتی، خودروسازی، و سیستم‌های مدیریت انرژی به‌کار گرفته می‌شود. در ادامه، ویژگی‌های فنی این مقاومت را بر اساس اطلاعات استاندارد موجود در دیتاشیت‌های مشابه و مشخصات رایج این نوع قطعات بررسی می‌کنیم.

 مشخصات فنی و ویژگی‌های کلیدی

1. مقاومت (Resistance Value): 0.0015 اهم (1.5 میلی‌اهم)

   - این مقدار بسیار پایین برای اندازه‌گیری جریان‌های بالا طراحی شده است. با استفاده از قانون اهم (V = IR)، حتی با جریان‌های زیاد (مثلاً تا 57.7 آمپر)، افت ولتاژ در این مقاومت کم باقی می‌ماند (حداکثر 86.6 میلی‌ولت)، که باعث کاهش تلفات انرژی و گرمای تولیدشده می‌شود.

2. تلرانس (Tolerance): ±1%

   - دقت 1% تضمین می‌کند که تغییرات مقاومت در تولید انبوه یا تحت شرایط مختلف، حداقل باشد. این ویژگی برای کاربردهایی که نیاز به اندازه‌گیری دقیق جریان دارند (مانند شارژرهای باتری یا اینورترها) بسیار حیاتی است.

3. توان نامی (Power Rating): 5 وات

   - توان 5 وات نشان‌دهنده ظرفیت بالای این مقاومت برای تحمل جریان‌های بالا بدون آسیب است. با توجه به رابطه \( P = I^2R \)، این مقاومت می‌تواند جریانی تا حدود \( I = \sqrt{\frac{P}{R}} = \sqrt{\frac{5}{0.0015}} \approx 57.7 \) آمپر را در شرایط ایده‌آل تحمل کند.

4. سایز بسته‌بندی (Package Size): 3920

   - سایز 3920 (معادل 10 × 5.2 × 1.5 میلی‌متر) به این مقاومت اجازه می‌دهد که در طراحی‌های با چگالی بالا (High-Density PCBs) استفاده شود. این ابعاد تعادل مناسبی بین توان حرارتی و اندازه فیزیکی ارائه می‌دهد.

5. ضریب دمایی مقاومت (Temperature Coefficient of Resistance - TCR):

   - معمولاً برای مقاومت‌های شنت با این مشخصات، TCR در محدوده ±50 تا ±100 ppm/°C قرار دارد. این مقدار نشان‌دهنده ثبات مقاومت در برابر تغییرات دما است، که برای کاربردهای حساس به دما (مانند محیط‌های صنعتی یا خودرویی) بسیار مهم است.

6. جنس و ساختار (Material and Construction):

   - این مقاومت‌ها اغلب از آلیاژهای فلزی مانند منگنز-مس (Manganin) یا نیکل-کروم (Nichrome) ساخته می‌شوند که ویژگی‌های مقاومت پایین، پایداری حرارتی بالا و اندوکتانس کم را فراهم می‌کنند.

7. اندوکتانس پایین (Low Inductance):

   - طراحی این مقاومت‌ها به گونه‌ای است که اندوکتانس پارازیتی را به حداقل می‌رساند (معمولاً کمتر از 10 نانوهانری)، که برای اندازه‌گیری دقیق در فرکانس‌های بالا یا پالس‌های سریع ضروری است.

8. دمای کاری (Operating Temperature Range):

   - معمولاً در بازه -55 تا +175 درجه سانتی‌گراد عمل می‌کند، که این مقاومت را برای محیط‌های سخت مناسب می‌سازد.

 کاربردها

- اندازه‌گیری جریان (Current Sensing): این مقاومت به طور خاص برای قرارگیری در مسیر جریان طراحی شده است تا با اندازه‌گیری ولتاژ دو سر آن، مقدار جریان محاسبه شود.

- منابع تغذیه و اینورترها: در مدارات سوئیچینگ با جریان بالا برای مانیتورینگ و کنترل.

- صنعت خودروسازی: در سیستم‌های مدیریت باتری (BMS) وسایل نقلیه الکتریکی (EV).

- اتوماسیون صنعتی: در حسگرهای جریان برای کنترل موتورها و تجهیزات سنگین.

 مزایا

- دقت بالا: تلرانس 1% و TCR پایین، دقت اندازه‌گیری را تضمین می‌کند.

- پایداری حرارتی: توان 5 وات و جنس مقاوم در برابر دما، عملکرد پایدار را در شرایط سخت فراهم می‌کند.

- اندازه مناسب: سایز 3920 فضای کمی اشغال کرده و نصب آن بر روی PCB آسان است.

- تلفات کم: مقاومت پایین، اتلاف انرژی را به حداقل می‌رساند.

 محدودیت‌ها

- محدودیت جریان: اگرچه توان 5 وات بالا است، جریان‌های بیش از 57 آمپر ممکن است به خنک‌سازی اضافی نیاز داشته باشند.

- حساسیت به نصب: اتصالات لحیمی ضعیف می‌توانند دقت اندازه‌گیری را تحت تأثیر قرار دهند.

 محاسبات نمونه

فرض کنید این مقاومت در مداری با جریان 50 آمپر استفاده شود:

- افت ولتاژ: \( V = I \times R = 50 \times 0.0015 = 0.075 \) ولت (75 میلی‌ولت)

- تلفات توان: \( P = I^2 \times R = 50^2 \times 0.0015 = 3.75 \) وات

این مقدار نشان می‌دهد که مقاومت در این جریان، همچنان در محدوده توان نامی خود (5 وات) عمل می‌کند و نیازی به خنک‌کننده اضافی ندارد.

 سوالات متداول (FAQ)

1. این مقاومت شنت تا چه جریانی را می‌تواند تحمل کند؟

   با توجه به توان 5 وات و مقاومت 0.0015 اهم، این مقاومت می‌تواند جریانی تا حدود 57.7 آمپر را در شرایط ایده‌آل تحمل کند. با این حال، برای پایداری طولانی‌مدت و جلوگیری از گرمای بیش از حد، توصیه می‌شود جریان را زیر 50 آمپر نگه دارید یا از خنک‌کننده استفاده کنید.

2. آیا این مقاومت برای کاربردهای فرکانس بالا مناسب است؟

   بله، به دلیل اندوکتانس پایین (کمتر از 10 نانوهانری)، این مقاومت برای اندازه‌گیری جریان در فرکانس‌های بالا یا پالس‌های سریع مناسب است، اما باید دیتاشیت خاص محصول بررسی شود تا محدوده فرکانسی دقیق تأیید شود.

3. چگونه باید این مقاومت را به PCB لحیم کرد؟

   برای نصب روی PCB، از لحیم‌کاری با دمای کنترل‌شده (معمولاً 260-280 درجه سانتی‌گراد به مدت حداکثر 10 ثانیه) استفاده کنید. اطمینان حاصل کنید که پدهای لحیم‌کاری به اندازه کافی بزرگ باشند تا جریان بالا را تحمل کنند و از اتصالات محکم برای کاهش مقاومت تماسی استفاده شود.
