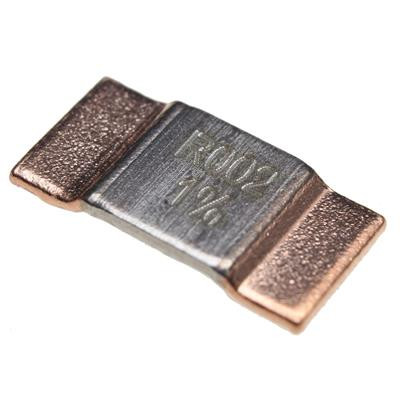

مقاومت شنت 0.002 اهم 5 وات 1 درصد

مقاومت شنت با مشخصات 0.002 اهم، توان 5 وات و تلرانس 1% در سایز 3920 یکی از محصولات تخصصی در دسته مقاومت‌های حسگر جریان (Current Sense Resistors) است که برای کاربردهای دقیق در اندازه‌گیری جریان الکتریکی طراحی شده است. این نوع مقاومت با مقاومت بسیار پایین و توان بالا، به‌عنوان یک جزء حیاتی در سیستم‌های الکترونیکی پیشرفته شناخته می‌شود. در ادامه به بررسی ویژگی‌های فنی این محصول بر اساس استانداردهای دیتاشیت و کاربردهای آن می‌پردازیم.

 ویژگی‌های فنی کلیدی

1. مقاومت (Resistance): 0.002 اهم

   - این مقدار فوق‌العاده پایین نشان‌دهنده طراحی خاص این مقاومت برای کاربردهای شنت است. مقاومت کم اجازه می‌دهد که جریان بالایی بدون افت ولتاژ قابل‌توجه از آن عبور کند، و این ویژگی آن را برای اندازه‌گیری جریان در مدارهای قدرت مناسب می‌کند.

2. توان نامی (Power Rating): 5 وات

   - توان 5 وات نشان‌دهنده ظرفیت بالای این مقاومت برای تحمل گرمای تولیدشده توسط جریان عبوری است. این مشخصه برای کاربردهایی که نیاز به مدیریت جریان‌های بالا دارند، حیاتی است.

3. تلرانس (Tolerance): ±1%

   - دقت 1% تضمین‌کننده اندازه‌گیری‌های قابل اعتماد در سیستم‌هایی است که به پایداری و صحت بالا نیاز دارند. تلرانس پایین این مقاومت، خطای اندازه‌گیری را به حداقل می‌رساند.

4. سایز بسته‌بندی (Package Size): 3920

   - ابعاد 3920 (معادل 3.9mm × 2.0mm) این مقاومت را به یک گزینه SMD (Surface-Mount Device) با ردپای کوچک تبدیل کرده است که برای طراحی‌های مدرن با فضای محدود روی برد مدار چاپی (PCB) ایده‌آل است.

5. ضریب دمایی (Temperature Coefficient of Resistance - TCR)

   - اگرچه اطلاعات دقیق TCR در این متن ارائه نشده، معمولاً مقاومت‌های شنت با این مشخصات دارای TCR پایینی (کمتر از 100 ppm/°C) هستند تا تغییرات مقاومت در اثر دما به حداقل برسد. این ویژگی برای کاربردهای حساس به دما بسیار مهم است.

6. جنس و ساختار

   - این مقاومت‌ها معمولاً از آلیاژهای فلزی مانند Manganin یا Zeranin ساخته می‌شوند که به دلیل مقاومت کم، پایداری حرارتی و دقت بالا شناخته شده‌اند. طراحی چهار ترمیناله (4-Terminal) نیز در این نوع محصولات رایج است تا خطای ناشی از مقاومت تماسی را حذف کند.

 کاربردها

- اندازه‌گیری جریان در منابع تغذیه: این مقاومت به دلیل دقت بالا و توان مناسب، در منابع تغذیه سوئیچینگ (SMPS) و شارژرهای باتری برای مانیتورینگ جریان استفاده می‌شود.

- الکترونیک خودرو: در سیستم‌های مدیریت باتری (BMS) خودروهای الکتریکی، برای پایش جریان ورودی و خروجی باتری کاربرد دارد.

- اینترنت اشیا (IoT) و دستگاه‌های قابل حمل: طراحی SMD و اندازه کوچک آن، این مقاومت را برای استفاده در گجت‌های هوشمند و موبایل مناسب می‌کند.

- اتوماسیون صنعتی: در کنترل‌کننده‌های موتور و سیستم‌های قدرت صنعتی برای اندازه‌گیری و کنترل جریان به کار می‌رود.

 مزایا

- دقت بالا: تلرانس 1% و TCR پایین، اندازه‌گیری دقیق جریان را تضمین می‌کند.

- پایداری حرارتی: توان 5 وات و ساختار مقاوم، عملکرد پایدار در شرایط سخت را فراهم می‌کند.

- اندازه جمع‌وجور: سایز 3920 امکان استفاده در طراحی‌های فشرده را می‌دهد.

- انعطاف‌پذیری: مناسب برای طیف وسیعی از جریان‌ها و ولتاژها در کاربردهای متنوع.

 محدودیت‌ها

- حساسیت به نصب: نصب نادرست روی PCB ممکن است دقت اندازه‌گیری را تحت تأثیر قرار دهد.

- محدودیت جریان: اگرچه توان 5 وات بالاست، برای جریان‌های بسیار بالا (بیش از حد مجاز) نیاز به مقاومت‌های شنت با توان بیشتر است.

 نحوه عملکرد در اندازه‌گیری جریان

این مقاومت شنت بر اساس قانون اهم (V = I × R) عمل می‌کند. با عبور جریان (I) از مقاومت 0.002 اهم، افت ولتاژ (V) بسیار کمی ایجاد می‌شود که با استفاده از یک تقویت‌کننده عملیاتی (Op-Amp) یا ADC اندازه‌گیری شده و به مقدار جریان تبدیل می‌شود. به عنوان مثال:

- اگر جریان 10 آمپر از مقاومت عبور کند:

  \( V = 10 \times 0.002 = 0.02 \, \text{ولت} (20 میلی‌ولت) \)

- این ولتاژ کوچک به راحتی توسط مدارهای دقیق قابل تشخیص است.

 سوالات متداول (FAQ)

1. این مقاومت شنت برای چه سطح جریانی مناسب است؟

   با توجه به توان 5 وات و مقاومت 0.002 اهم، حداکثر جریان قابل تحمل به صورت تئوری \( I = \sqrt{P/R} = \sqrt{5/0.002} \approx 50 \, \text{آمپر} \) است. با این حال، در عمل باید به دمای محیط و طراحی حرارتی PCB توجه شود و معمولاً برای جریان‌های کمتر از این مقدار توصیه می‌شود.

2. آیا این مقاومت برای کاربردهای فرکانس بالا مناسب است؟

   مقاومت‌های شنت با مقاومت پایین معمولاً برای جریان مستقیم (DC) و فرکانس‌های پایین طراحی می‌شوند. برای فرکانس‌های بالا، باید مشخصات inductance پارازیتی (Parasitic Inductance) در دیتاشیت بررسی شود.

3. چگونه این مقاومت را روی برد نصب کنم؟

   این محصول به صورت SMD است و نیاز به لحیم‌کاری دقیق روی PCB دارد. استفاده از پدهای حرارتی مناسب و رعایت استانداردهای نصب SMD برای اطمینان از عملکرد بهینه ضروری است.

این مقاومت شنت با ترکیب دقت، توان بالا و اندازه کوچک، انتخابی ایده‌آل برای مهندسان و طراحان سیستم‌های الکترونیکی پیشرفته است که به دنبال راه‌حلی قابل اعتماد برای اندازه‌گیری جریان هستند.
