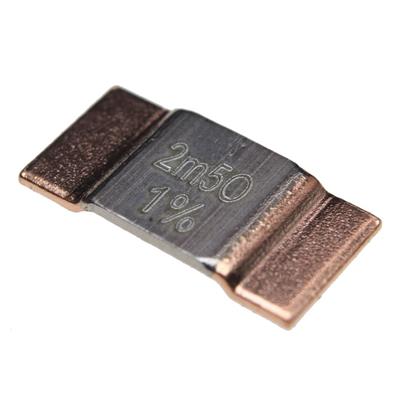

مقاومت شنت 0.0025 اهم 5 وات 1 درصد

مقاومت شنت (Shunt Resistor) 0.0025 اهم 5 وات 1٪ یک قطعه الکترونیکی پرکاربرد در مدارهای اندازه‌گیری جریان است. این مقاومت با دقت بالا و توان تحمل توان 5 وات، برای اندازه‌گیری جریان‌های بالا در سیستم‌های صنعتی، خودرویی و الکترونیکی استفاده می‌شود. دقت 1٪ این مقاومت، آن را به گزینه‌ای ایده‌آل برای کاربردهای حساس تبدیل می‌کند.

ویژگی‌های فنی:

• مقدار مقاومت: 0.0025 اهم (2.5 میلی‌اهم)

• توان نامی: 5 وات

• دقت: 1٪

• ساختار: مقاومت شنت با پوشش فلزی (3920)

• کاربرد اصلی: اندازه‌گیری جریان‌های بالا در مدارهای الکترونیکی و صنعتی

مزایا:

1. دقت بالا: با دقت 1٪، این مقاومت قادر است جریان‌های بالا را با خطای بسیار کم اندازه‌گیری کند.

2. توان تحمل بالا: توان 5 وات این مقاومت، امکان استفاده در مدارهای با جریان‌های بالا را فراهم می‌کند.

3. پایداری حرارتی: طراحی این مقاومت به گونه‌ای است که در برابر تغییرات دما مقاومت بالایی دارد و عملکرد پایدار را تضمین می‌کند.

4. ساختار مستحکم: پوشش فلزی مقاومت (3920) باعث افزایش دوام و طول عمر آن در شرایط سخت محیطی می‌شود.

کاربردها:

• سیستم‌های اندازه‌گیری جریان: در سیستم‌های صنعتی و آزمایشگاهی برای اندازه‌گیری دقیق جریان.

• خودروهای الکتریکی و هیبریدی: برای مانیتورینگ جریان باتری و موتور.

• منابع تغذیه سوئیچینگ: برای محافظت و اندازه‌گیری جریان خروجی.

• کنترل‌کننده‌های موتور: در درایوهای موتور برای نظارت بر جریان مصرفی.

نکات مهم در استفاده:

• هنگام نصب مقاومت شنت، اطمینان حاصل کنید که اتصالات به درستی انجام شده‌اند تا از ایجاد حرارت اضافی جلوگیری شود.

• برای جلوگیری از آسیب دیدن مقاومت، از عبور جریان‌های بالاتر از حد مجاز خودداری کنید.

• در محیط‌های با دمای بالا، از سیستم‌های خنک‌کننده مناسب استفاده کنید تا عملکرد مقاومت بهینه باقی بماند.

سوالات متداول (FAQ)

1. مقاومت شنت 0.0025 اهم برای چه جریان‌هایی مناسب است؟
   این مقاومت برای اندازه‌گیری جریان‌های بالا تا چند صد آمپر مناسب است. با توجه به توان 5 وات و مقدار مقاومت کم، می‌توان جریان‌های بالا را با دقت 1٪ اندازه‌گیری کرد.

2. آیا این مقاومت در محیط‌های با دمای بالا قابل استفاده است؟
   بله، این مقاومت با پوشش فلزی و طراحی خاص، در برابر تغییرات دما مقاوم است. اما برای عملکرد بهینه، توصیه می‌شود از سیستم‌های خنک‌کننده در محیط‌های با دمای بسیار بالا استفاده شود.

3. چگونه می‌توان از دقت 1٪ این مقاومت اطمینان حاصل کرد؟
   برای حفظ دقت 1٪، اطمینان حاصل کنید که مقاومت در محدوده جریان و دمای مشخص شده کار کند. همچنین، از اتصالات محکم و با کیفیت برای جلوگیری از ایجاد مقاومت اضافی در مدار استفاده کنید.
