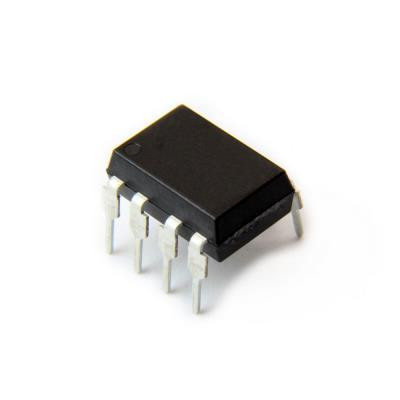

اپتو ماسفت تک 8پین TLP250

TLP250 یک آی‌سی درایور اپتوکوپلر پیشرفته از شرکت توشیبا (Toshiba) است که به طور خاص برای درایو کردن گیت ترانزیستورهای IGBT و MOSFET طراحی شده است. این محصول با ارائه ایزولاسیون الکتریکی قابل اعتماد بین مدارهای کم‌ولتاژ و پرقدرت، نقش کلیدی در حفاظت از سیستم‌های کنترلی و افزایش ایمنی و کارایی در کاربردهای صنعتی ایفا می‌کند. TLP250 به دلیل ویژگی‌های برجسته‌اش مانند سرعت بالا، ایزولاسیون نوری، و سازگاری با استانداردهای صنعتی، یکی از گزینه‌های برتر برای مهندسان الکترونیک در طراحی سیستم‌های قدرت است.

ویژگی‌های کلیدی TLP250
ایزولاسیون نوری پیشرفته: TLP250 از یک دیود ساطع‌کننده نور GaAlAs در سمت ورودی و یک فوتودتکتور یکپارچه در سمت خروجی استفاده می‌کند که ایزولاسیون الکتریکی تا 5000 ولت RMS را فراهم می‌کند. این ویژگی برای جلوگیری از نویز و تداخل در سیستم‌های حساس بسیار حیاتی است.
عملکرد در فرکانس بالا: این آی‌سی قادر به کار تا فرکانس 25 کیلوهرتز است، که آن را برای کاربردهای سوئیچینگ سریع مانند اینورترها و منابع تغذیه سوئیچینگ مناسب می‌سازد.
پشتیبانی از ولتاژ گسترده: TLP250 می‌تواند با ولتاژ تغذیه بین 10 تا 30 ولت DC کار کند، که انعطاف‌پذیری بالایی را در طراحی مدار فراهم می‌کند.
جریان ورودی کم: با حداکثر جریان ورودی 7-10 میلی‌آمپر و جریان آستانه 1.2 میلی‌آمپر، این آی‌سی مصرف انرژی پایینی دارد و با منطق TTL و CMOS سازگار است.
پیکربندی توتم‌پل: خروجی TLP250 از یک ساختار توتم‌پل با دو ترانزیستور تشکیل شده است که امکان ارائه سیگنال خروجی قوی و پایدار را فراهم می‌کند.
بسته‌بندی استاندارد: این آی‌سی در بسته‌بندی 8 پین DIP عرضه می‌شود که نصب و استفاده از آن را در طراحی‌های مختلف آسان می‌کند.
مشخصات فنی
نوع بسته‌بندی: DIP-8
ولتاژ ایزولاسیون: حداقل 5000 Vrms
ولتاژ تغذیه (VCC): 10 تا 30 ولت
جریان خروجی پیک (IOH): ±2.5 آمپر
زمان سوئیچینگ: 0.3 میکروثانیه (معمولی)
دمای کاری: -40°C تا +100°C
جریان مصرفی (ICC): 5 میلی‌آمپر (معمولی)
کاربردهای TLP250
TLP250 به دلیل ویژگی‌های منحصربه‌فردش در طیف گسترده‌ای از کاربردهای صنعتی و تجاری استفاده می‌شود:

کنترل موتور: ایزولاسیون سیگنال‌های کنترلی در درایورهای موتور برای حفاظت از مدارهای منطقی در برابر نویز و ولتاژهای بالا.
منابع تغذیه سوئیچینگ (SMPS): ارائه فیدبک ایزوله بین سمت اولیه و ثانویه برای تنظیم دقیق ولتاژ و جریان خروجی.
اینورترها: درایو گیت IGBT و MOSFET در اینورترهای مورد استفاده در سیستم‌های انرژی تجدیدپذیر و درایوهای موتور.
رله‌های حالت جامد: درایو خروجی در طراحی رله‌های حالت جامد برای کاربردهای صنعتی.
مبدل‌های DC-DC: کنترل سوئیچ‌ها در سیستم‌های تبدیل توان DC به DC.
اتوماسیون صنعتی: ایزولاسیون سیگنال‌های ورودی و خروجی از سنسورها و عملگرها برای افزایش قابلیت اطمینان سیستم.
مزایای استفاده از TLP250
ایمنی بالا: ایزولاسیون نوری از آسیب به مدارهای کنترلی در برابر ولتاژهای بالا جلوگیری می‌کند.
انعطاف‌پذیری طراحی: سازگاری با ولتاژها و سیگنال‌های مختلف، آن را برای پروژه‌های متنوع مناسب می‌سازد.
عملکرد پایدار: مقاومت در برابر دماهای بالا و شرایط سخت صنعتی.
کاهش نویز: ایزولاسیون نوری باعث کاهش نویز و بهبود کیفیت سیگنال می‌شود.
نحوه کار TLP250
TLP250 مانند یک اپتوکوپلر استاندارد عمل می‌کند، اما با قابلیت‌های پیشرفته‌تر برای درایو گیت. در سمت ورودی، یک دیود LED با جریان ورودی فعال می‌شود و نور ساطع می‌کند. این نور توسط فوتودتکتور در سمت خروجی دریافت شده و سیگنال الکتریکی تولید می‌کند. ساختار توتم‌پل در خروجی امکان ارائه ولتاژ خروجی برابر با ولتاژ تغذیه (در حالت بالا) یا صفر (در حالت پایین) را فراهم می‌کند. این مکانیزم برای درایو گیت‌های IGBT و MOSFET در پیکربندی‌های low-side و high-side ایده‌آل است.

نکات مهم در استفاده
خازن دی‌کوپلینگ: توصیه می‌شود یک خازن الکترولیتی 0.47 میکروفاراد بین تغذیه و زمین قرار دهید تا ولتاژ پایداری به آی‌سی ارائه شود.
مقاومت ورودی: بسته به دامنه سیگنال ورودی (معمولاً 5 ولت از میکروکنترلر)، از مقاومت مناسب در گیت استفاده کنید.
محیط کاری: ولتاژ تغذیه باید با دمای محیط هماهنگ باشد تا از آسیب به آی‌سی جلوگیری شود.
وضعیت توقف تولید: توجه داشته باشید که TLP250 طبق اعلام توشیبا به زودی از خط تولید خارج خواهد شد، بنابراین برای پروژه‌های بلندمدت، جایگزین‌های مناسب را بررسی کنید.
چرا TLP250 انتخاب حرفه‌ای‌هاست؟
TLP250 با ترکیب ایزولاسیون نوری، سرعت بالا، و قابلیت اطمینان، گزینه‌ای ایده‌آل برای مهندسانی است که به دنبال بهینه‌سازی عملکرد سیستم‌های قدرت در محیط‌های صنعتی هستند. این آی‌سی نه تنها ایمنی و کارایی را بهبود می‌بخشد، بلکه با طراحی ساده و استاندارد خود، زمان توسعه محصول را کاهش می‌دهد.

سوالات متداول (FAQ)
تفاوت TLP250 و TLP251 چیست؟
TLP250 دارای قابلیت درایو جریان خروجی تا 2 آمپر و زمان سوئیچینگ 0.5 میکروثانیه است، در حالی که TLP251 جریان خروجی حداکثر 0.4 آمپر و زمان سوئیچینگ 1 میکروثانیه دارد. بنابراین، TLP250 برای کاربردهای پرقدرت‌تر مناسب‌تر است.
چگونه می‌توان کیفیت TLP250 را تست کرد؟
برای بررسی کیفیت TLP250، می‌توانید با استفاده از یک مدار تست ساده، چند میلی‌آمپر جریان به ورودی اعمال کنید و تغییر مقاومت یا سیگنال در خروجی را بررسی کنید. برای تست دقیق‌تر، از مولتی‌متر برای اندازه‌گیری ولتاژ فوروارد دیود ورودی و عملکرد خروجی در شرایط واقعی استفاده کنید.
آیا TLP250 برای پروژه‌های جدید توصیه می‌شود؟
با توجه به اعلام توشیبا مبنی بر توقف تولید TLP250، برای پروژه‌های جدید بهتر است جایگزین‌های معادل مانند TLP250H یا سایر اپتوکوپلرهای مشابه از برندهای دیگر بررسی شوند. با این حال، برای پروژه‌های کوتاه‌مدت که موجودی TLP250 در دسترس است، همچنان گزینه‌ای قابل اعتماد است.
