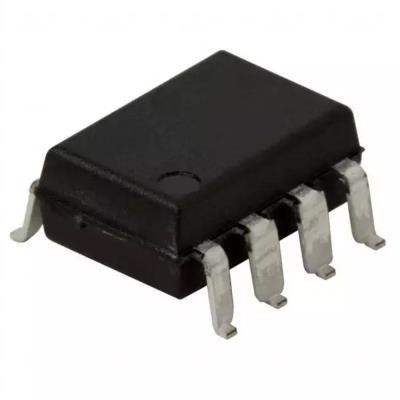

اپتو ماسفت تک 8پین TLP250FCT

TLP250(F) یک فوتوکوپلر پیشرفته از شرکت توشیبا (Toshiba Semiconductor) است که به طور خاص برای کاربردهای درایور گیت IGBT و MOSFET طراحی شده است. این محصول به دلیل ویژگی‌های منحصر به فرد خود، از جمله ایزولاسیون الکتریکی بالا و عملکرد سریع، در سیستم‌های الکترونیک قدرت مانند اینورترها، درایوهای موتور، و سیستم‌های تهویه مطبوع مورد استفاده قرار می‌گیرد. در ادامه به بررسی دقیق مشخصات فنی و ویژگی‌های این قطعه بر اساس اطلاعات دیتاشیت آن می‌پردازیم.

 ساختار و عملکرد

TLP250(F) یک فوتوکوپلر 8 پین در پکیج DIP است که از یک دیود ساطع‌کننده نور مادون قرمز (GaAlAs LED) در سمت ورودی و یک فتودتکتور یکپارچه در سمت خروجی تشکیل شده است. این طراحی، امکان انتقال سیگنال‌های الکتریکی از طریق نور را فراهم می‌کند و ایزولاسیون الکتریکی بین مدارهای ولتاژ پایین (کنترلی) و ولتاژ بالا (قدرت) را تضمین می‌کند. خروجی این قطعه از نوع توتم‌پل (Totem-Pole) است که توانایی ارائه جریان بالا (±1.5 آمپر) را برای درایو کردن گیت سوئیچ‌های قدرت دارد.

 ویژگی‌های کلیدی

1. جریان آستانه ورودی (Input Threshold Current): حداکثر 5 میلی‌آمپر، که نشان‌دهنده حساسیت بالای ورودی LED است.

2. ولتاژ تغذیه (Supply Voltage): محدوده وسیع 10 تا 35 ولت، که انعطاف‌پذیری بالایی برای استفاده در کاربردهای مختلف فراهم می‌کند.

3. جریان خروجی (Output Current): حداکثر ±1.5 آمپر، مناسب برای درایو کردن گیت‌های IGBT و MOSFET در هر دو پیکربندی High-Side و Low-Side.

4. زمان سوئیچینگ (Switching Time): حداکثر 1.5 میکروثانیه (tpLH/tpHL)، که عملکرد سریع و پاسخگویی مناسب را تضمین می‌کند.

5. ولتاژ ایزولاسیون (Isolation Voltage): حداقل 2500 ولت RMS، که ایمنی و قابلیت اطمینان بالایی را در محیط‌های ولتاژ بالا ارائه می‌دهد.

6. دمای کاری (Operating Temperature): از -20 تا 85 درجه سانتی‌گراد، مناسب برای شرایط محیطی متنوع.

7. تأییدیه‌ها: دارای تأییدیه UL1577 و گزینه‌ای با استاندارد VDE (DIN VDE0884)، که نشان‌دهنده انطباق با استانداردهای بین‌المللی است.

 مشخصات الکتریکی و مکانیکی

- جریان ورودی حداکثر (Max Input Current): 20 میلی‌آمپر، که باید در طراحی مدار رعایت شود تا از آسیب به LED جلوگیری شود.

- افت ولتاژ ورودی (Forward Voltage): حدود 0.8 ولت در جریان 7-10 میلی‌آمپر.

- جریان تغذیه (Supply Current): حداکثر 11 میلی‌آمپر، که مصرف انرژی پایینی را نشان می‌دهد.

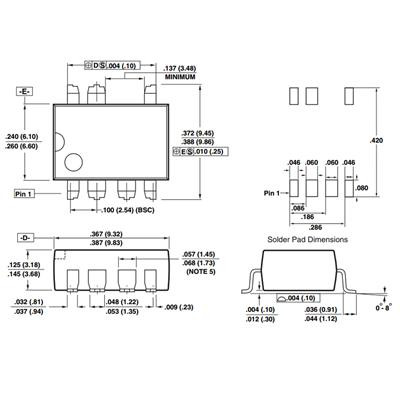

- پکیج: 8 پین DIP با ابعاد استاندارد، که نصب و استفاده در بردهای مختلف را آسان می‌کند.

 کاربردها

TLP250(F) به دلیل قابلیت‌های ایزولاسیون و درایو گیت، در موارد زیر به کار می‌رود:

- اینورترهای ترانزیستوری: برای کنترل سوئیچ‌های قدرت در سیستم‌های تهویه مطبوع و یخچال‌ها.

- درایوهای موتور: جهت کنترل دقیق و ایمن موتورهای الکتریکی.

- منابع تغذیه سوئیچینگ (SMPS): برای ایزولاسیون و درایو سوئیچ‌های قدرت.

- سیستم‌های صنعتی: در کاربردهایی که نیاز به جداسازی الکتریکی و عملکرد مطمئن دارند.

 مزایا و محدودیت‌ها

مزایا:

- ایزولاسیون الکتریکی قوی که از تداخل و آسیب به مدارهای کنترلی جلوگیری می‌کند.

- عملکرد سریع و جریان خروجی بالا، مناسب برای سوئیچینگ پرسرعت.

- سازگاری با محدوده ولتاژ و دمای گسترده.

محدودیت‌ها:

- نیاز به منبع تغذیه جداگانه برای سمت خروجی (VCC).

- حساسیت به جریان ورودی بیش از حد، که نیازمند طراحی دقیق مقاومت محدودکننده است.

 نکات طراحی

برای استفاده بهینه از TLP250(F)، توصیه می‌شود:

- یک خازن بای‌پس 0.1 میکروفاراد بین پین‌های VCC (پین 8) و GND (پین 5) قرار گیرد تا نویزهای فرکانس بالا فیلتر شوند.

- مقاومت سری در سمت ورودی (پین‌های 2 و 3) برای محدود کردن جریان LED به 7-10 میلی‌آمپر تنظیم شود.

- در طراحی High-Side، ایزولاسیون زمین بین منبع تغذیه ورودی و خروجی رعایت شود.

سوالات متداول (FAQ)

1. TLP250(F) چه تفاوتی با سایر فوتوکوپلرها مانند TLP521 دارد؟

   - TLP250(F) دارای خروجی توتم‌پل با توانایی درایو جریان بالا (±1.5 آمپر) است و برای درایو گیت IGBT/MOSFET طراحی شده، در حالی که TLP521 یک فوتوکوپلر ساده‌تر با خروجی ترانزیستوری و جریان کمتر است که بیشتر برای انتقال سیگنال استفاده می‌شود.

2. چگونه می‌توان کیفیت TLP250(F) را تست کرد؟

   - برای بررسی اولیه، می‌توان با مولتی‌متر مقاومت بین پین‌های ورودی (LED) و خروجی (فتودتکتور) را اندازه‌گیری کرد تا خرابی مشخص شود. اما برای تست عملکرد کامل، باید آن را در یک مدار آزمایشی با منبع تغذیه و بار مناسب آزمایش کرد.

3. آیا TLP250(F) برای سوئیچینگ ولتاژ DC 220 ولت مناسب است؟

   - بله، به شرطی که به عنوان درایور گیت یک MOSFET یا IGBT با مشخصات مناسب استفاده شود. خود TLP250(F) ولتاژ را سوئیچ نمی‌کند، بلکه سوئیچ قدرت را کنترل می‌کند و ایزولاسیون لازم را فراهم می‌کند.
