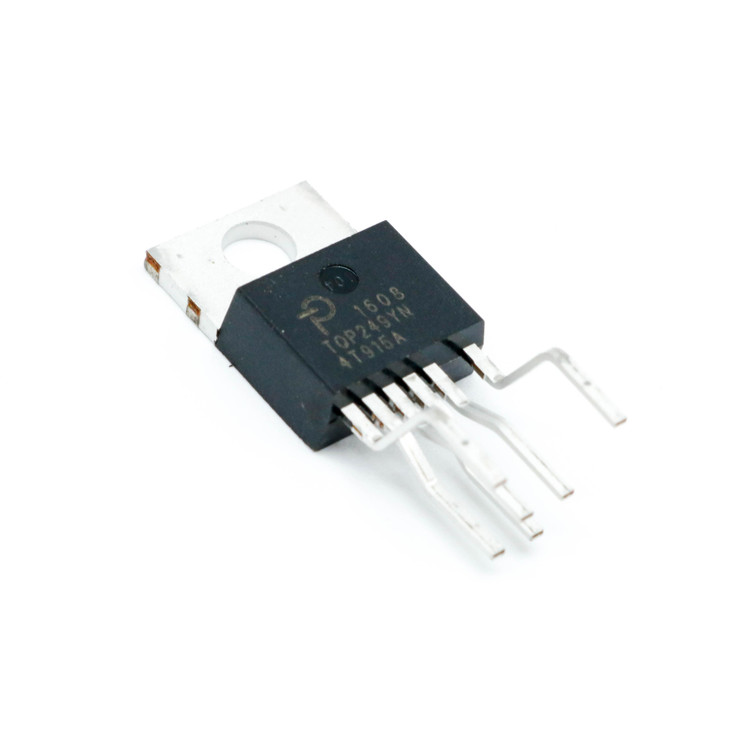

آی سی TOP249YN
TOP249YN
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
180,000 تومان
مشاهده محصول در سبد خرید
TOP249YN یک آی‌سی مدیریت توان پیشرفته از خانواده TOPSwitch-GX شرکت Power Integrations است که برای کاربردهای تبدیل توان AC به DC در سیستم‌های سوئیچینگ آفلاین طراحی شده است. این محصول با ترکیب ویژگی‌های نوآورانه، کارایی بالا و طراحی انعطاف‌پذیر، به یکی از انتخاب‌های برتر مهندسان الکترونیک برای طراحی منابع تغذیه کارآمد و مقرون‌به‌صرفه تبدیل شده است. در این محتوا، به بررسی ویژگی‌ها، مزایا، کاربردها و مشخصات فنی این آی‌سی قدرتمند می‌پردازیم.
ویژگی‌های کلیدی TOP249YN
کارایی بالای انرژی با فناوری EcoSmart
TOP249YN با بهره‌گیری از فناوری EcoSmart، مصرف توان در حالت آماده‌به‌کار (Standby) را به کمتر از 100 میلی‌وات کاهش می‌دهد. این ویژگی نه‌تنها به صرفه‌جویی در مصرف انرژی کمک می‌کند، بلکه با استانداردهای جهانی مانند Energy Star و EU CoC سازگار است.
محدوده توان گسترده
این آی‌سی قادر به ارائه توان خروجی تا 250 وات در ولتاژ 230 ولت AC و 180 وات در محدوده ولتاژ ورودی 85 تا 265 ولت AC در طراحی‌های قاب باز است. این قابلیت، TOP249YN را برای کاربردهای متنوع از شارژرهای صنعتی تا تجهیزات خانگی مناسب می‌سازد.
طراحی یکپارچه و کم‌هزینه
TOP249YN با ادغام یک MOSFET قدرت ولتاژ بالا، کنترلر PWM، مدارهای حفاظتی و سایر اجزای کنترلی روی یک تراشه CMOS، نیاز به قطعات خارجی را به حداقل می‌رساند. این امر هزینه‌های تولید و پیچیدگی طراحی را کاهش می‌دهد.
حفاظت‌های پیشرفته
این آی‌سی مجهز به ویژگی‌های حفاظتی متعددی از جمله حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، اضافه‌دما و خاموشی هیسترتیک حرارتی است که ایمنی و پایداری سیستم را تضمین می‌کند.
کاهش نویز الکترومغناطیسی (EMI)
با استفاده از تکنیک فرکانس جیتری، TOP249YN نویز EMI را به‌طور قابل‌توجهی کاهش می‌دهد، که این امر نیاز به فیلترهای پیچیده و گران‌قیمت را کم می‌کند.
فرکانس سوئیچینگ انعطاف‌پذیر
این آی‌سی در محدوده فرکانس 61.5 تا 140 کیلوهرتز عمل می‌کند و امکان بهینه‌سازی طراحی برای کارایی یا اندازه ترانسفورماتور را فراهم می‌کند.
مزایای TOP249YN
انعطاف‌پذیری طراحی: قابلیت تنظیم پارامترهای کلیدی مانند جریان، فرکانس و گین PWM، طراحی را برای نیازهای خاص ساده‌تر می‌کند.
تحمل دمایی بالا: عملکرد پایدار در دمای کاری -40 تا 150 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی سخت.
کاهش هزینه‌های سیستم: به دلیل یکپارچگی بالا و کاهش تعداد قطعات خارجی، هزینه‌های تولید و مونتاژ به‌طور چشمگیری کاهش می‌یابد.
سازگاری زیست‌محیطی: طراحی کم‌مصرف و سازگار با استانداردهای زیست‌محیطی، این محصول را به گزینه‌ای ایده‌آل برای پروژه‌های سبز تبدیل کرده است.
کاربردهای TOP249YN
TOP249YN به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:
منابع تغذیه صنعتی: برای تجهیزات اتوماسیون، کنترلرهای صنعتی و سیستم‌های مانیتورینگ.
الکترونیک مصرفی: در تلویزیون‌ها، دستگاه‌های صوتی و تصویری، و شارژرهای پیشرفته.
تجهیزات مخابراتی: برای سوئیچ‌ها، روترها و سیستم‌های انتقال داده.
لوازم خانگی: در ماشین‌های لباسشویی، یخچال‌ها و سایر دستگاه‌های هوشمند.
روشنایی LED: در درایورهای LED با توان بالا برای کاربردهای تجاری و صنعتی.
مشخصات فنی TOP249YN
پارامتر مقدار
ولتاژ ورودی 85 تا 265 ولت AC
توان خروجی (حداکثر) 250 وات (230 ولت AC)، 180 وات (85-265 ولت AC)
فرکانس سوئیچینگ 61.5 تا 140 کیلوهرتز
ولتاژ شکست MOSFET 700 ولت

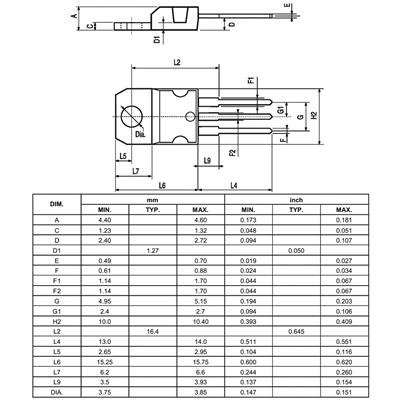

بسته‌بندی TO-220-7C
دمای کاری -40 تا 150 درجه سانتی‌گراد
حفاظت‌ها اضافه‌جریان، اضافه‌ولتاژ، اضافه‌دما
مصرف توان در حالت Standby کمتر از 100 میلی‌وات
چرا TOP249YN انتخاب حرفه‌ای‌هاست؟
TOP249YN با ترکیب کارایی بالا، قابلیت اطمینان و انعطاف‌پذیری، به مهندسان این امکان را می‌دهد که محصولاتی با کیفیت بالا و هزینه کم طراحی کنند. این آی‌سی نه‌تنها نیازهای پروژه‌های پیچیده صنعتی را برآورده می‌کند، بلکه با کاهش مصرف انرژی و سازگاری با استانداردهای زیست‌محیطی، به توسعه فناوری‌های پایدار کمک می‌کند. اگر به دنبال یک راه‌حل قابل اعتماد برای مدیریت توان هستید، TOP249YN گزینه‌ای است که نمی‌توانید نادیده بگیرید.
سوالات متداول (FAQ)
TOP249YN برای چه نوع پروژه‌هایی مناسب است؟
TOP249YN برای پروژه‌های تبدیل توان AC به DC با توان بالا، مانند منابع تغذیه صنعتی، درایورهای LED، و لوازم خانگی هوشمند مناسب است. این آی‌سی به‌ویژه در کاربردهایی که نیاز به کارایی بالا و مصرف توان کم دارند، عملکرد بهینه‌ای ارائه می‌دهد.
آیا TOP249YN برای طراحی‌های جدید توصیه می‌شود؟
طبق اطلاعات شرکت Power Integrations، TOP249YN یک محصول فعال است اما برای طراحی‌های جدید توصیه نمی‌شود. برای پروژه‌های جدید، بهتر است با تیم پشتیبانی Power Integrations مشورت کنید تا جایگزین‌های مدرن‌تر معرفی شوند.
چگونه می‌توان نویز EMI را در طراحی با TOP249YN کاهش داد؟
TOP249YN با استفاده از تکنیک فرکانس جیتری به‌طور داخلی نویز EMI را کاهش می‌دهد. با این حال، استفاده از فیلترهای EMI مناسب و رعایت اصول طراحی PCB می‌تواند عملکرد را بهبود بخشد. برای جزئیات بیشتر، به دیتاشیت محصول مراجعه کنید.
